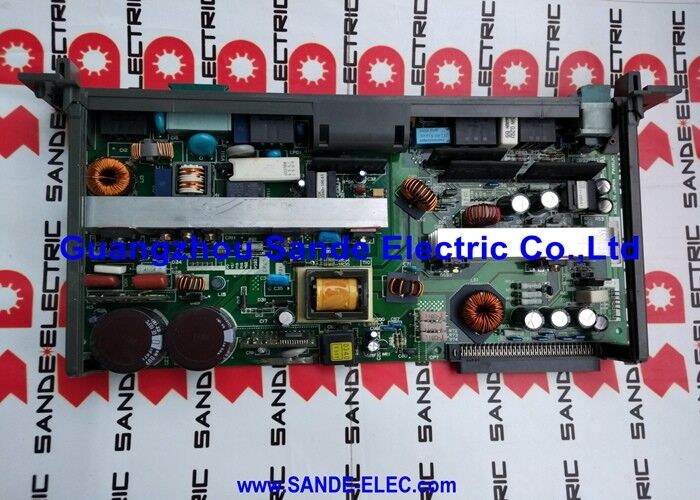

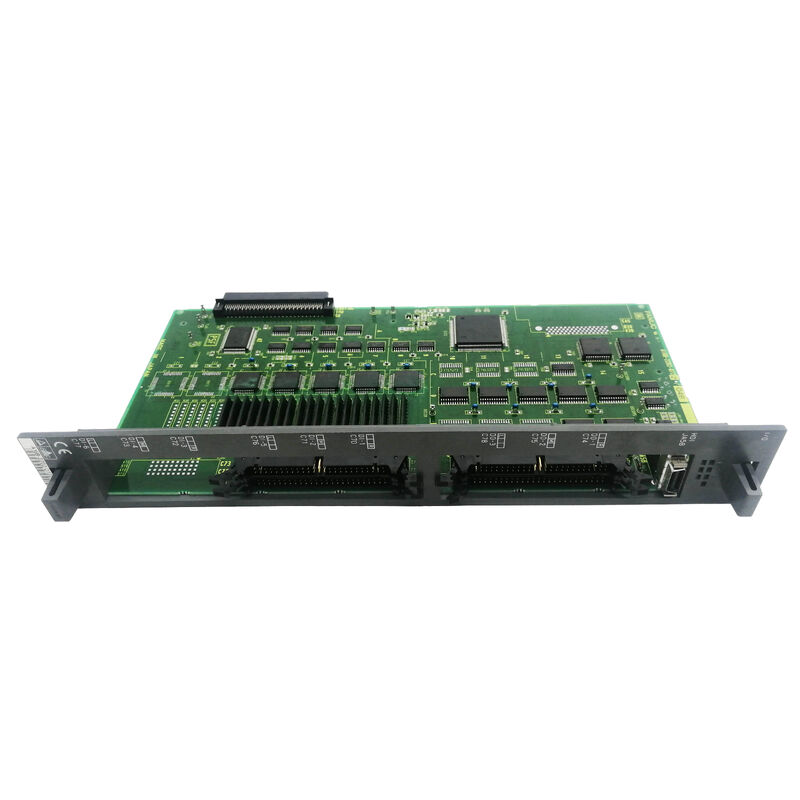

A16B-2202-0786 FAUNC POWER PCB gebruikt A16B22020786 A16B-22O2-O786

A16B-2202-0786 FANUC Alpha SVM3-20/20/40 Bedradingsbord A06B-6096-H307 / Drie-as 20A+20A+40A / A16B-2202 Serie

A06B-6096-H307 De SVM3-20/20/40 drieassige servomodule

De GE Fanuc Alpha servoversterker handleiding (B-65165E/02) bevestigt: A16B-2202-0786 is het bedradingsbord voor de A06B-6096-H307de variant met de hoogste stroom in de A06B-6096 SVM3 drieassige servomodulefamilie.

De SVM3 (Servo Module 3-axis) integreert drie onafhankelijke servoaskanalen in één module.Drie assen delen een gemeenschappelijke stroomvoorziening en gelijkstroombus binnen de modulebehuizing, waardoor de ruimte van de kast wordt benut ten opzichte van drie afzonderlijke eenassenenheden.

De SVM3-20/20/40 heeft asymmetrische stroomclassificaties over zijn drie kanalen:

• As 1:20A piek
• As 2:20A piek
• As 3:40A piek

Belangrijkste specificaties

SVM3-familie A16B-2202 bedradingsplaten bevestigd

De GE Fanuc handleiding B-65165E/02 bevestigt de volledige A06B-6096 SVM3-familie en de bedradingsplaten daarvan:

A16B-2202-0786 aan het einde van de serie is de variant met de hoogste stroomsom drie assen met een totaalpiek van 80A gecombineerd.

Toepassingsscenario's

SVM3-20/20/40 draadplaatfout:Een FANUC Alpha CNC met een SVM3-drieassige module ontwikkelt interne aandrijvingsfouten. Na verificatie van de besturingskaart en IGBT-transistors wordt het A16B-2202-0786 bedradingsbord als de fout geïdentificeerd.Vervanging herstelt de correcte drieassige servo-operatie.

Overzicht van de drieassige servomodule:De A16B-2202-0786 bedradingsbord wordt vervangen als onderdeel van de interne PCB-vernieuwing van de aandrijfmodule.

Veelgestelde vragen

V1: Hoe kan ik controleren of A16B-2202-0786 de bedrading van mijn SVM3-module is?

Identificeer de aandrijfmodule aan de voorzijde van de naamplaat if als er staat A06B-6096-H307, A16B-2202-0786 is het bevestigde bedradingsbord.Lees het etiket op het geïnstalleerde bord om het onderdeelnummer te bevestigen.

V2: Waarom gebruikt de SVM3-20/20/40 asymmetrische 20/20/40 ratings in plaats van een uniforme 20/20/20 of 40/40/40?

De asymmetrische stroomcapaciteit komt overeen met de werkelijke mechanische eisen van de drie assen die de aandrijving bedient, waarbij zowel de onderspecificatie van de hoge-vermogensas als de overspecificatie van de lichtere assen wordt vermeden.Het 40A-kanaal bedient de as met de hoogste belasting, terwijl de 20A-kanalen de lichtere assen efficiënt bedienenDeze evenwichtige aanpak optimaliseert de kosten en de thermische prestaties van de aandrijfmodule voor de specifieke asbehoeften van de werktuigmachine.

V3: Is A16B-2202-0786 uitwisselbaar met de aangrenzende A16B-2202-0785 (SVM3-12/20/40)?

A16B-2202-0785 is het bedradingsbord voor SVM3-12/20/40 en A16B-2202-0786 is voor SVM3-20/20/40. The wiring board's PCB layout reflects the specific transistor module sizes for each axis channel — the 20A Axis 1 channel on the H307 has a different transistor rating than the 12A Axis 1 channel on the H306De planken zijn niet uitwisselbaar.

V4: Welke veiligheidsmaatregelen gelden voor toegang tot A16B-2202-0786 in de servomodule?

Zet de stroom uit en sluit de stroomvoorziening af.De SVM3-20/20/40 gelijkstroombus behoudt de lading na het verwijderen van de elektriciteitsstroom van het net ️ controleer of de DC-busspanning onder de 30V ligt met behulp van een gekalibreerde voltmeter voordat u toegang krijgt tot het moduleinterieur. Handleert A16B-2202-0786 met een antistatische polsband op een ESD-veilig oppervlak.

V5: Verplicht vervanging van A16B-2202-0786 wijzigingen van de CNC-servo-parameters?

De servo-parameters voor alle drie de askanalen liggen in het hoofdgeheugen van de CNC.de CNC laadt servo-parameters op tijdens het opstarten- Bevestig de correcte servo-respons op alle drie de askanalen bij lage snelheid voordat de productie wordt hervat.
