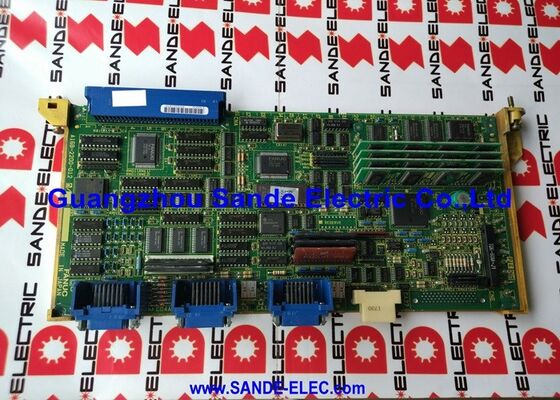

Gebruikte FANUC Axis Board A16B-2203-0020 In goede staat A16B22030020 A16B-22O3-OO2O

FANUC A16B-2203-0020 | Serie 0/0-C Type B 3/4-Assen Interface PCB — 32-Bit Seriële Assenkaart

Onderdeelnummer: A16B-2203-0020

Fabrikant: FANUC Corporation (Japan)

Producttype: Servo Assen Interface PCB — Type B (Serieel)

Compatibele CNC-systemen: FANUC Serie 0, Serie 0-C (0-TD, 0-TTD, 0-MD)

Overzicht

De A16B-2203-0020 is een FANUC 32-bits seriële assen interface printplaat voor de FANUC Serie 0 en 0-C CNC-families — specifiek de Type B interfaceconfiguratie die wordt gebruikt op draaicentra (0-TD, 0-TTD) en bewerkingscentra (0-MD) besturingsvarianten.

De kaart biedt 3 of 4-assige servobesturing met Type B seriële interface, die de motor-encoderfeedback rechtstreeks van de encoder naar de CNC-besturingskaart stuurt, in plaats van via de servo-versterker zoals in de Type A-configuratie.

De 32-bits architectuur van deze kaart positioneerde het als de latere generatie digitale seriële assenkaart binnen de 0-C-familie. Het beheert de snelle seriële communicatie met de Alpha servo-versterkers, berekent de volgfout op elke as en werkt snelheidscommando's bij elke CNC-interpolatiecyclus bij.

Het Type B encoder-feedbackpad geeft de CNC directe positiekennis van de motor in plaats van afgeleide positie via de versterker, wat de voorkeur had in toepassingen waar de hoogste positioneringsnauwkeurigheid vereist was.

FANUC heeft de productie van de A16B-2203-0020 stopgezet, maar de kaart blijft cruciaal voor de voortdurende werking van een aanzienlijke populatie FANUC 0-C/0-TD/0-MD machines die nog steeds in productieve dienst zijn.

Deze machines behouden hun precisiecapaciteiten decennia lang wanneer ze goed worden onderhouden, waardoor betrouwbare reserveonderdelen essentieel zijn.

Belangrijkste specificaties

Type B Interface — Encoder Feedback Architectuur

De Type B-aanduiding op deze kaart definieert hoe positiefeedback de CNC-besturing bereikt. In de Type B-architectuur loopt de motor-encoderfeedbackkabel van de encoder — gemonteerd op de servomotor — rechtstreeks terug naar de assenkaart van de CNC-besturing.

De A16B-2203-0020 ontvangt deze feedback direct, waardoor de CNC de werkelijke positie van de motoras op cyclus-voor-cyclusbasis krijgt.

Dit staat in contrast met Type A, waarbij de feedback via de Alpha-versterkureenheid reist voordat deze de CNC bereikt.

Beide benaderingen bereiken een zeer nauwkeurige servobesturing, maar het directe feedbackpad van Type B werd gekozen voor toepassingen waar kabelroutering naar de CNC-besturing praktischer was, of waar het ontwerp van de machinebouwer de voorkeur gaf aan de directe feedbacktopologie.

Voor onderhoudstechnici is de praktische implicatie dat de Type A en Type B assenkaarten niet uitwisselbaar zijn.

Een machine die is ontworpen voor Type B-werking — met encoderkabels die rechtstreeks naar de CNC zijn gerouteerd — vereist de A16B-2203-0020 (of zijn Type B-equivalenten) en kan geen Type A-kaart gebruiken zonder aanzienlijke herbedrading van de feedbackcircuits.

0-TD en 0-MD Toepassingen

De 0-TD-aanduiding identificeert FANUC Serie 0-C-besturingen die zijn geconfigureerd voor draaicentra — draaibanken en draaibanken.

De 0-MD identificeert de bewerkingscentrumconfiguratie. De A16B-2203-0020 werd gebruikt in beide toepassingsgebieden waar de Type B encoderinterface was gespecificeerd.

Op draaicentra bestuurt de kaart doorgaans de twee lineaire assen (Z en X) en in veel configuraties een C-as voor spilpositionering bij bewerkingen met aangedreven gereedschap.

Op bewerkingscentra met 4-assige configuraties biedt het X, Y, Z en een draaitafel of B-as.

In 0-TTD-configuraties — dubbel-pad draaicentra — dekt de 3/4-assige capaciteit van de kaart één compleet pad van een machine met dubbele revolver.

Service- en vervangingsopmerkingen

De A16B-2203-0020 is stopgezet door FANUC, wat betekent dat deze niet langer beschikbaar is via het standaard nieuwe productverkoopkanaal van FANUC. Vervangingseenheden zijn verkrijgbaar via de gespecialiseerde CNC-reserveonderdelenmarkt.

Bevestig bij het bestellen dat de vervangende kaart de juiste versie is voor de specifieke machinebesturingsvariant (0-TD, 0-TTD of 0-MD), aangezien er kleine variaties tussen de besturingstypes bestonden.

Voordat u een vermoedelijke assenkaart vervangt, verifieert u de fout systematisch.

Controleer de continuïteit van de feedbackkabel van motor naar CNC. Bevestig dat de Alpha-versterker zijn gereedsignaal genereert.

Wissel de as-toewijzingen in de CNC-parameters om te bepalen of een gerapporteerde as-1-fout meereist met de parameterwijziging (wat duidt op een besturingskaart- of parameterprobleem) of op de oorspronkelijke fysieke as blijft (wat duidt op een versterker-, motor- of feedbackkabelfout).

Veelgestelde vragen

V1: De 0-TD-machine toont alleen een servoalarm op de Z-as. Het Alpha-versterker gereedlampje brandt. Is de A16B-2203-0020 de oorzaak van de storing?

Een alarm op één as met het gereedlampje van de versterker bevestigd, beperkt de storing tot het feedbackcircuit tussen de motor-encoder en de CNC, het Z-as-kanaal van de assenkaart, of de communicatie van de assenkaart met de versterker voor dat kanaal.

Controleer eerst de encoder-feedbackkabel — inspecteer de connector aan zowel de motor-encoder als de assenkaart op pinbeschadiging, corrosie of bedradingsproblemen.

Als de kabel schoon is, is het Z-as-kanaal van de A16B-2203-0020 verdacht.

V2: Kan de A16B-2203-0020 Type B-kaart worden vervangen door een A16B-2200-0390 Type A-kaart als een Type B niet beschikbaar is?

Nee — niet zonder aanzienlijke hardwareaanpassing. De Type B en Type A kaarten gebruiken verschillende encoder-feedbackroutering. Een Type B machine heeft encoder-feedbackkabels die rechtstreeks naar de connector van de assenkaart zijn bedraad.

Een Type A machine stuurt feedback via de Alpha-versterker.

Het verwisselen van kaarttypen zonder de feedbackcircuits van de machine te herbedraden, zou de encoder-feedback onverbonden of verkeerd verbonden laten, wat asfouten zou veroorzaken. Het juiste kaarttype moet worden gebruikt.

V3: De A16B-2203-0020 staat vermeld als stopgezet. Hoe lang blijft aftermarketondersteuning beschikbaar voor deze kaart?

De geïnstalleerde basis van FANUC 0-C/0-TD machines is groot, en gespecialiseerde CNC-reparatiebedrijven zullen deze kaarten nog vele jaren ondersteunen — ze worden gerepareerd en gereviseerd in plaats van nieuw geproduceerd, dus de levering is niet gebonden aan fabrieksproductieschema's.

De meer relevante beperking is de beschikbaarheid van de specifieke componenten die worden gebruikt bij reparaties op kaartniveau.

Kaarten die falen met component-level fouten blijven repareerbaar zolang de kritieke IC's en passieve componenten verkrijgbaar zijn.

Voor de meeste kaarten uit het 0-C-tijdperk geldt dit nog minstens 10 tot 15 jaar vanaf nu.

V4: Na het vervangen van de A16B-2203-0020, home alle assen correct, maar de machine toont een positiefoutalarm tijdens snelle bewegingen. Wat moet worden gecontroleerd?

Positiefoutalarmen tijdens snelle bewegingen na kaartvervanging kunnen duiden op een mismatch tussen de servo-parameters van de assenkaart en de hardwarekenmerken van de vervangende kaart, of een onjuist ingestelde servoloopversterking.

Controleer de servo-parameters — met name de positiefoutlimieten (meestal ingesteld op de servo-parameter-schermen onder het CNC-onderhoudsmenu). Als deze correct waren ingesteld op de oude kaart, verifieer dan dat dezelfde parameters aanwezig zijn op de vervanging.

Controleer ook de integriteit van de encoder-feedbackkabel bij snelheid — intermitterende feedbackonderbrekingen veroorzaken positiefouten die alleen verschijnen onder dynamische omstandigheden.

V5: De machine is een 0-TTD (dubbel-pad draaicentrum). De A16B-2203-0020 dekt één pad. Is een tweede identieke kaart nodig voor het tweede pad?

Ja. In een dubbel-pad 0-TTD-configuratie zijn twee assenkaarten vereist — één voor elk pad. Elke A16B-2203-0020 kaart bestuurt zijn toegewezen assen onafhankelijk.

De twee kaarten zijn doorgaans identieke onderdeelnummers, maar worden anders geconfigureerd via de CNC-parameters om hun respectieve as-toewijzingen te beheren.

Als één pad faalt terwijl het andere normaal functioneert, hoeft alleen de assenkaart voor het falende pad te worden vervangen.
