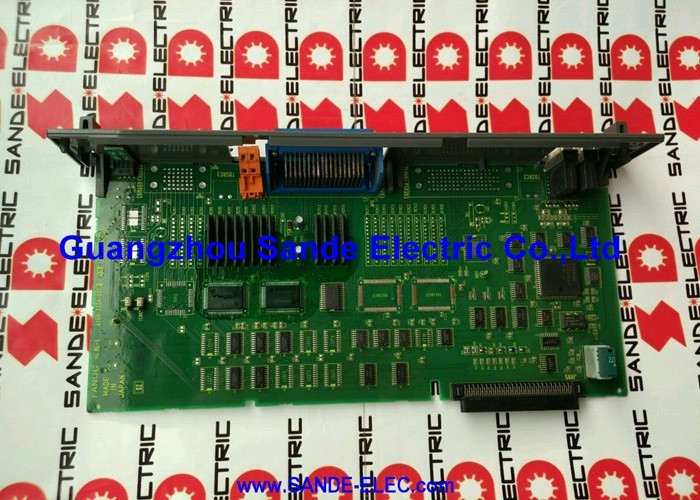

A16B-2203-0031 | FANUC Series 16 Optie 2 PCB — 4 extra assen / Geen sub-CPU / LED-statusdisplay / A20B-2902-0070

Optie 2 — Asuitbreiding op de Series 16

De FANUC Serie 16 CNC maakt gebruik van een slotgebaseerde uitbreidingsarchitectuur. De CNC-besturingseenheid heeft speciale optiekaartsleuven buiten het hoofd-CPU-bord die geschikt zijn voor specifieke hardware-uitbreidingen. De "Optie 2"-sleuf ontvangt de asuitbreidingskaart - de kaart die servo-askanalen toevoegt die verder gaan dan wat het moederbord biedt.

De A16B-2203-0031 vult dit Optie 2-slot met 4 extra askanalen. Het basisbord van de Serie 16 verwerkt de primaire assen (doorgaans 3 tot 4 assen voor een standaard bewerkingscentrum of draaicentrum). Wanneer de toepassing meer vraagt ​​– een machine met een draaitafel, een extra spil, een palletwisselaaras of een speciale gereedschapsmagazijnas – biedt de A16B-2203-0031 de servokanalen om deze te besturen.

Belangrijke productinformatie

Geen sub-CPU: asbesturing via de hoofdprocessor

De A16B-2203-0031 is devariant zonder sub-CPUvan het Optie 2-bord. Dit betekent dat alle asbesturingsberekeningen voor de vier extra assen worden uitgevoerd door de hoofd-CPU van de Serie 16; er is geen aparte verwerkingseenheid speciaal voor deze uitgebreide assen.

Voor machines waarbij de vier extra assen met bescheiden snelheden werken en niet de meest veeleisende real-time verwerkingskarakteristieken vereisen, verwerkt de hoofd-CPU de extra rekenlast zonder prestatieverlies. Eenvoudigere extra assen – draaitafels, palletindexeerders, gereedschapsmagazijnaandrijvingen – vallen doorgaans binnen deze categorie.

Dit staat in contrast met de A16B-2203-0033, die een speciale sub-CPU bevat, specifiek voor Series 18-toepassingen die onafhankelijke verwerking voor de extra assen vereisen.

LED-statusweergave — Diagnostische zichtbaarheid

Het voorpaneel van de A16B-2203-0031 is voorzien van een LED-alarm- en statusdisplay. In de FANUC Serie 16/18 besturingsarchitectuur bieden deze LED-indicatoren:

Weergave van de inschakelvolgorde:Het LED-patroon verandert door gedefinieerde toestanden tijdens de opstartprocedure van de CNC. Een gestopt of onjuist patroon helpt bij het lokaliseren van opstartfouten op de optie 2-kaart.

Alarmindicatie:Wanneer er een servo-alarm optreedt op een van de extra assen, geeft de LED van de Optie 2-kaart de eerste zichtbare alarmindicator op bordniveau – handig bij het diagnosticeren van asalarmen zonder toegang tot het CNC-operatordisplay.

Toepassingsscenario's

Uitbreiding van het 4-assige bewerkingscentrum:Een FANUC-serie 16-MB-bewerkingscentrum heeft een 5e as nodig voor een roterende indexeertafel. De A16B-2203-0031 Optie 2-kaart wordt in het Optie 2-slot geïnstalleerd, de servomodule A20B-2902-0070 wordt geplaatst en de parameters worden opnieuw geladen. De 5e as wordt beschikbaar voor de CNC.

Vervanging na een defect aan de kaart van Optie 2:Een bewerkingscentrum waarop de A16B-2203-0031 is geïnstalleerd, ontwikkelt alarmen specifiek op de extra askanalen. De hoofdaskanalen blijven functioneel – consistent met een optie 2-kaartfout. Vervanging herstelt de werking van de extra as.

Veelgestelde vragen

Vraag 1: Kan de A16B-2203-0031 worden geïnstalleerd zonder de A20B-2902-0070 servomodule?

De A20B-2902-0070 is de servobesturingsmodule die wordt aangesloten op de A16B-2203-0031 Optie 2-kaart. De servomodule verzorgt de servolusverwerking voor de extra assen. Zonder dit kunnen de extra askanalen niet functioneren. Wanneer u de A16B-2203-0031 bestelt, bevestig dan of de servomodule ook nodig is of dat een bestaande A20B-2902-0070 kan worden overgedragen van de originele printplaat.

Vraag 2: Waarom moeten alle parameters en programma's opnieuw worden geladen nadat de A16B-2203-0031 is geïnstalleerd?

CNC-Shopping bevestigt dat voor de installatie het opnieuw laden van parameters en programma's vereist is. Wanneer een nieuwe Optie 2-kaart wordt gemonteerd, ziet het SRAM-geheugen van de CNC een gewijzigde hardwareconfiguratie. Het systeem voert bij het opstarten een hardwaredetectie uit; een mismatch tussen opgeslagen configuratiegegevens en gedetecteerde hardware kan ervoor zorgen dat de CNC verkeerd initialiseert. Het herladen van parameters zorgt ervoor dat de CNC de nieuwe extra assen herkent en correct configureert.

V3: Wat is het maximale totale aantal assen op een Serie 16 CNC waarop A16B-2203-0031 is geïnstalleerd?

Het Series 16-basissysteem ondersteunt 4 assen op het moederbord. Door het A16B-2203-0031 Optie 2-bord met 4 extra assen toe te voegen, komt het totaal op 8 bestuurde assen. Dit omvat de meest complexe werktuigmachineconfiguraties in het doeltoepassingsbereik van de Serie 16. Bevestig het maximaal geconfigureerde aantal assen uit de specifieke serie- en modeldocumentatie van de CNC.

Vraag 4: Is de A16B-2203-0031 compatibel met serie 18 CNC-systemen?

De Series 16 zonder sub-CPU-variant. Voor Series 18-toepassingen die 4 extra assen vereisen, is de A16B-2203-0033 (met sub-CPU) het juiste bord. De Series 16 en 18 gebruiken verschillende optie 2-kaartvarianten - bevestig de toepasselijke kaart voor de specifieke CNC voordat u bestelt.

V5: Welke alarmen geven aan dat de A16B-2203-0031 optie 2-kaart defect is?

Alarmen die specifiek betrekking hebben op de extra askanalen (de 5e tot en met de 8e as, afhankelijk van de configuratie) terwijl de hoofdaskanalen normaal blijven werken, zijn kenmerkend voor een optie 2-kaartfout. Asalarmen, servocommunicatiefouten op alleen de extra assen of opstartalarmen die naar Optie 2-slot wijzen, zijn diagnostische indicatoren. Vergelijk de alarmcodes met de serie 16 hardware-alarmreferentie in de onderhoudshandleiding.
