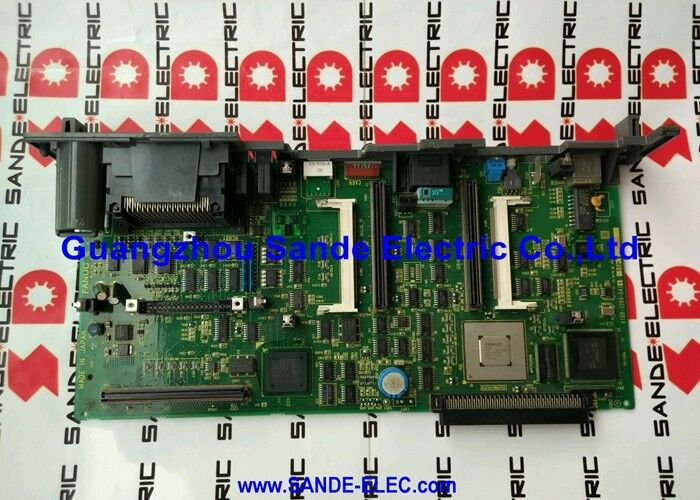

Fanuc Alarmmodule A16B-2203-0033 A16B22030033 A16B-22O3-OO33

A16B-2203-0033 FANUC-serie 18 Optie 2 Sub-CPU-PCB 4 extra assen / toegewijde sub-CPU / onafhankelijke as verwerking

Sub-CPU-PCB

Het belangrijkste verschil tussen de A16B-2203-0033 en de A16B-2203-0031 is de geïntegreerdesub-CPU- een speciale processor die de servo-berekeningen voor de 4 extra assen onafhankelijk van de hoofdcpu van de CNC verricht.

In de A16B-2203-0033 neemt de sub-CPU de volledige verantwoordelijkheid voor de realtime servo-lusverwerking van de extra assen: positiefeedback lezen, de volgende fout berekenen,het genereren van snelheidsopdrachtenDe centrale CPU delegeert deze verwerking aan de sub-CPU in plaats van deze intern te verwerken.

Deze architectuur heeft een rechtstreeks productievoordeel: de extra assen gedragen zich met dezelfde servo-lusresponskenmerken als de hoofdassen.De sub-CPU handhaaft toegewijde verwerkingsbandbreedte voor de 4 extra kanalen, ongeacht wat de hoofd-CPU tegelijkertijd voor de primaire assen berekent.

Belangrijkste productinformatie

Wanneer sub-CPU-verwerking vereist is

De extra assen op een complexe CNC-machine van de serie 18 zijn niet altijd eenvoudige hulpfuncties.

Hoogprecisiecontouren:Een machine met 4 primaire assen en 4 extra assen die allemaal gelijktijdig interpolatie uitvoeren voor een complex onderdeelprofiel. Alle 8 assen hebben een consistente, high-bandwidth servo-respons nodig.

Synchroniseerde assen:Applications where additional axes must maintain tight synchronisation with primary axes — twin-turret turning with synchronised X1/X2 and Z1/Z2 motion requires each axis to respond identically to the same commanded path.

Bijstandswerkzaamheden voor hogesnelheid:Werktuigmagazin of palletwisselaars die met hun maximale nominale snelheid draaien, waarbij elke vertraging in de servo-berekening de cyclustijd beïnvloedt.

In al deze gevallen zorgt de sub-CPU in de A16B-2203-0033 ervoor dat de extra assen toegewijde verwerkingsbronnen hebben, zodat ze niet concurreren met de primaire assen om de aandacht van de hoofd-CPU.

Toepassingsscenario's

Serie 18-MB met achtasvereiste:Een complex horizontaal bewerkingscentrum met een palletwisselaar, draaitafel en B-as kanteling vereist 8 gelijktijdig bediende assen.De A16B-2203-0033 biedt de 4 extra assen met sub-CPU-verwerking, zodat alle 8 assen servo-responsconsistentie behouden tijdens volledige 8-as contouring.

Optie 2 vervanging van de sub-CPU-kaart:Een serie 18-MB CNC ontwikkelt alarmen op de extra askanalen (assen 5?? 8). De verwerking van de sub-CPU wordt geïsoleerd als de foutbron.Vervanging met de A16B-2203-0033 herstelt onafhankelijke verwerking voor alle 4 extra assen.

Veelgestelde vragen

V1: Wat is het architecturale verschil tussen A16B-2203-0031 en A16B-2203-0033?

De A16B-2203-0031 is voor de serie 16 en heeft geen sub-CPU. De hoofd-CPU verwerkt alle asverwerking, inclusief de extra 4 kanalen.De A16B-2203-0033 is voor serie 18 en bevat een speciale sub-CPU voor de extra 4 assenDe sub-CPU biedt een speciale, onafhankelijke verwerkingsbandbreedte voor deze assen, waardoor een consistente servoprestatie wordt gewaarborgd, ongeacht de hoofdcpu-belasting.

V2: Kan de A16B-2203-0033 op een CNC van serie 16 worden gebruikt?

De serie 16 maakt gebruik van de A16B-2203-0031 (zonder sub-CPU).Het monteren van een serie 18 optie 2 bord in een serie 16 CNC resulteert in hardware incompatibiliteit.

Vraag 3: Verplicht de sub-CPU op A16B-2203-0033 een afzonderlijke software-oplaad?

De sub-CPU op het Optie 2-bord ontvangt zijn software uit het hoofdgeheugen van het CNC-systeem.De servo-softwareversie die in de FROM-modules van CNC woont, regelt het gedrag van de sub-CPU via de interne bus van CNC. Geen aparte firmware-oplaad naar de sub-CPU-bord is vereist door de gebruiker de CNC initialiseert de sub-CPU tijdens het opstarten.alle CNC-parameters (inclusief de extra asparameters) moeten na installatie correct zijn ingesteld.

V4: Welk prestatieverschil is merkbaar tussen de sub-CPU- en niet-sub-CPU-optie 2 varianten?

Voor toepassingen waarbij de extra assen eenvoudige, weinig veeleisende functies uitvoeren (langzame hulppositionering), is het verschil in de productie niet detecteerbaar.Voor toepassingen waarbij alle acht assen tegelijkertijd met hoge voersnelheden worden gecontoureerd, de sub-CPU-variant handhaaft de servo-lus-updatefrequentie voor de extra assen de niet-sub-CPU-variant vereist dat de hoofd-CPU meer assen verwerkt,mogelijk de beschikbare verwerkingstijd per as verkort.

V5: Moeten alle parameters opnieuw worden geladen nadat een vervangende A16B-2203-0033 is gemonteerd?

Net als bij de A16B-2203-0031 vereist vervanging van optie 2 een volledige parameter herladen om ervoor te zorgen dat de CNC de hardware correct configureert.gereedschapsgegevensNa montage van de A16B-2203-0033 wordt een volledige parameterherstel uitgevoerd en wordt gecontroleerd of alle 8 assen correct worden geïnitieerd en geopend voordat de productie wordt hervat.
