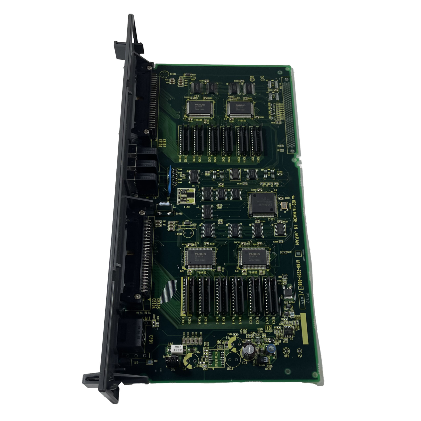

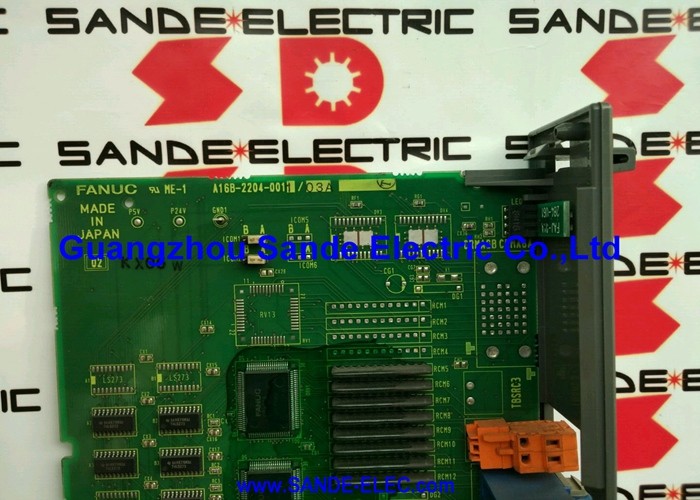

A16B-2203-0111 | FANUC Zero-C C6 I/O PCB — 80DI / 56DO / Serie 0-C en 0-D / Machine-interfacekaart

C6 — De middenklasse I/O-configuratie

Binnen de A16B-2203-01xx I/O-kaartfamilie voor de FANUC Series 0-C CNC zijn er drie capaciteitsniveaus die tegemoetkomen aan verschillende vereisten voor de complexiteit van werktuigmachines:

De C6 (A16B-2203-0111) bevindt zich tussen de volledig gespecificeerde C7 en de minimale C5. De DI/DO-telling van 80/56 dekt de I/O-vereisten van CNC-bewerkingsmachines met gemiddelde complexiteit - machines die meer nodig hebben dan de basis-C5 biedt, maar niet het volledige signaalcomplement bereiken van een complex bewerkingscentrum met automatische palletwisselaars en gereedschapsmagazijnen.

Dit maakt de C6 de juiste specificatie voor:

• Standaard 2-assige CNC-draaicentra met gematigde automatisering
• Compacte CNC-bewerkingscentra zonder palletwisselaars
• Slijpmachines met een gemiddelde complexiteit van de machine-interface
• Machines waarbij de 24 extra ingangen en 16 uitgangen van de C7 simpelweg ongebruikt zouden blijven

Belangrijkste specificaties

PMC-ladderverbinding — Hoe het bord functioneert

De A16B-2203-0111 wordt via de seriële I/O Link-interface aangesloten op de PMC-ladderlogica (Programmable Machine Controller) van de Serie 0-C CNC. De PMC voert de sequentielogica van de machine uit:

1. Invoerscan:Elke PMC-cyclus leest het bord alle 80 statussen van de ingangsterminals (eindschakelaars, sensoren, knoppen op het bedieningspaneel, bevestigingssignalen) en stuurt deze door naar de PMC.
2. Uitvoerupdate:Elke PMC-cyclus schrijft de PMC uitgangscommando's naar de 56 uitgangskanalen van de kaart - waardoor koelvloeistofpompen, relaisspoelen, magneetkleppen en indicatielampen worden geactiveerd.
3. Machinesequencing:De PMC evalueert de laddersporten aan de hand van de huidige invoerstatussen en bepaalt de uitvoerstatussen, waardoor de sequentielogica van de werktuigmachine effectief wordt geïmplementeerd.

Wanneer A16B-2203-0111 uitvalt, stoppen zowel het lezen van de invoer als het aansturen van de uitvoer; de PMC verliest het contact met de veldapparatuur van de machine.

Toepassingsscenario's

0-TC draaicentrum I/O-kaartfout:Een FANUC 0-TC CNC-draaibank ontwikkelt PMC-alarmen die de hydraulische opspan- en koelmiddelfuncties beïnvloeden. De A16B-2203-0111 C6-kaart wordt geïdentificeerd als de fout. Vervanging herstelt alle 80/56 machine-I/O.

0-MC compact bewerkingscentrum:Een klein CNC-bewerkingscentrum zonder palletwisselaar gebruikt de C6 I/O-specificatie: 80 ingangen en 56 uitgangen dekken de spilvergrendelings-, deur-, koelvloeistof- en asremsignalen ruimschoots binnen de C6-capaciteit.

Veelgestelde vragen

Vraag 1: Kan A16B-2203-0111 (C6) A16B-2203-0110 (C7) vervangen als de C7 niet beschikbaar is?

Alleen als het PMC-programma 80 of minder ingangen en 56 of minder uitgangen gebruikt. Als het PMC-programma van de machine signalen adresseert in het bereik 81–104 DI of 57–72 DO, bestaan ​​deze signalen niet op de C6-kaart – er zouden PMC-alarmen het gevolg zijn. Bevestig het I/O-puntgebruik van de machine uit de PMC-ladderdocumentatie voordat u een bord met een lagere capaciteit vervangt.

Vraag 2: Werkt A16B-2203-0111 zowel met Serie 0-D-bedieningen als met 0-C?

Ja. De I/O-kaarten uit de A16B-2203-01xx C-serie zijn geschikt voor besturingen uit het 0-C- en 0-D-tijdperk (en 0-F). DNC Electronics bevestigt dat de C7 (A16B-2203-0110) werkt met 0-MD, 0-TD, 0-MF, 0-TF configuraties - dezelfde compatibiliteit geldt ook voor de C6 A16B-2203-0111 binnen dezelfde kaartfamilie.

V3: Welke connectoren worden gebruikt op A16B-2203-0111?

Het C6-bord heeft minder bevolkte connectorposities dan de C7 (die M18, M1, M20, M2, M19 draagt). Het 80/56 signaalcomplement van de C6 gebruikt een subset van de connectorarray. Bevestig de exacte connectorindeling uit de Series 0-C hardwareaansluitingshandleiding voor de specifieke machineconfiguratie.

V5: Zijn er voor het vervangen van A16B-2203-0111 PMC-programmawijzigingen nodig?

Nee. Het PMC-programma gebruikt I/O-adresnummers, geen kaartspecifieke identificatiegegevens. Een vergelijkbare vervanging van de A16B-2203-0111 door hetzelfde C6-bord herstelt de I/O-communicatie zonder enige wijziging van het PMC-programma.
