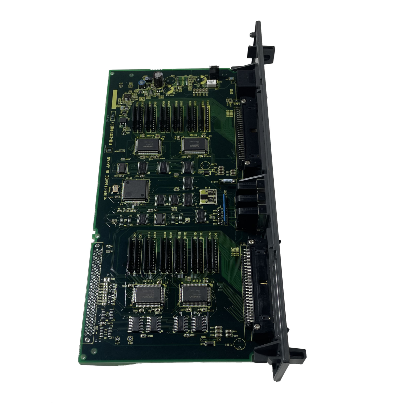

Fanuc A16B-2203-0110 Geheugenkaart A16B22030110 A16B-22O3-O110

A16B-2203-0110∙ FANUC Zero-C C7 I/O PCB ∙ 104DI / 72DO / Surface Mount / 0-C / 0-D / 0-F / Supersedes A16B-1212-0220

C7 De volledig gespecificeerde I/O-raad

De A16B-2203-0110 is de C7 de I/O-kaart met de hoogste capaciteit in de A16B-2203-01xx-familie.De 104 digitale ingangen en 72 digitale uitgangen vormen het volledige I/O-compleet voor een volledig uitgeruste CNC-machine.

104 digitale ingangendekking: slotpunten voor machine deuren, asgrensschakelaars (oververplaatsings- en referentiepositie), volledige spindeloriëntatie, codering van de positie van het werktuigmagazin, bevestiging van de hydraulische druk,koelmiddelniveau sensor, chuckclamped/unclamped, tailstock bevestiging, pallet position sensors, operator panel mode selector contacten, feedrate override stages, spindle speed override stages,noodstopketenbewaking, en alle signalen voor het voltooien van de hulpfunctie.

72 digitale uitgangenaandrijving: koelmiddelpomprele, hydraulische pompstart, spindelstart-/richtingscontactoren, asbremsen loslaten-solenoïden, deurslot-solenoïden, voor-/achtersteunrelais voor gereedschapsmagazines, spintklem-solenoïden,relais voor palletklemmen, indicatorlampen (cyclus actief, koelmiddel aan, alarm, spindel) en alle M-code relais-uitgangen.

Voor complexe machines, met name met automatische gereedschapsschakelaars, palletsystemen of meerdere hulpfuncties, is de volledige 104/72 C7-capaciteit de juiste specificatie.

Belangrijkste specificaties

Oppervlakte

De A16B-2203-0110 is "de op het oppervlak gemonteerde versie van de volledige C7-specificatie-invoeruitgang".Dat bevestigt DNC Electronics als de oudere "niet-oppervlakte-montage" versie..

De overstap van niet-SMD naar SMD-constructie heeft geleid tot:

• Hoger deeltjesdichtheid op hetzelfde bord
• Verbeterde trillingsweerstand voor het elimineren van door-gat soldeerslijm
• Betere geschiktheid voor geautomatiseerde productie

De A16B-2203-0110 is de huidige generatie C7-bord, gemonteerd op "latere generatie 0-C-besturingen" -machines gebouwd naarmate de 0-C-hardware volwassen werd.

Toepassingsscenario's

0-MC-bewerkingscentrum C7-plaat vervanging:Een FANUC 0-MC-bewerkingscentrum met een automatische werktuigwisselaar maakt gebruik van het A16B-2203-0110 C7-bord voor zijn volledige 104/72-machineinterface.Vervanging met een geteste A16B-2203-0110 herstelt volledige I/O-functie.

0-TD twee-turret draaibank:Een 0-TD CNC draaibank met twee torentjes en een hydraulische schok gebruikt het C7-bord. De 104 ingangen bevatten het volledige signaal van beide torentjes, hydraulische sensoren,en bedieningspaneel.

Veelgestelde vragen

V1: Kan A16B-2203-0110 rechtstreeks A16B-1212-0220 vervangen in een oudere 0-C-machine?

Beide zijn C7 I/O-boards (104/72 DI/DO) en dienen dezelfde functionaliteit.De A16B-2203-0110 de "latere versies van de C/D-invoer-uitvoerkaart voorzien van 0C-besturingsactiviteiten van de laatste generatie" en de A16B-1212-0220 de oudere versie zonder SMDIn de meeste 0-C toepassingen kan de A16B-2203-0110 de A16B-1212-0220 vervangen, maar in de uitwisselingsnota van FanucWorld staat:"BEEXCHANG MOET A16B-2203-0110 zijn" ′′ betekent dat wisselkredietprogramma's overeenkomstige bordnummers vereisen. Voor standaard vervanging, bevestig de hardware-compatibiliteit uit de specifieke machine documentatie.

V2: Wat zijn de aanduidingen van de aansluitingen op A16B-2203-0110?

De A16B-2203-0110 maakt gebruik van Honda-connectoren M18, M1, M20 (DI/DO) en M2, M19 (uitgangen).De volledige aansluiting voor de 104/72 C7-configuratie is bevestigd in de FANUC-handleiding voor de aansluiting van hardware van de serie 0-C/0-D.

V3: Werkt A16B-2203-0110 op zowel 0-C- als 0-D-CNC-systemen?

Ja. "Het uitvoeren van de O-C controle of O-D, O-F config waarin deze I/O interfaces tussen de NC en de MC". DNC Electronics bevestigt op dezelfde manier compatibiliteit met 0-MD, 0-TD, 0-TTD, 0-MF, 0-TF,en 0-TTF-configuraties .
