Fanuc A16B-2203-0200 Interface Board A16B22030200 A16B-22O3-O2OO

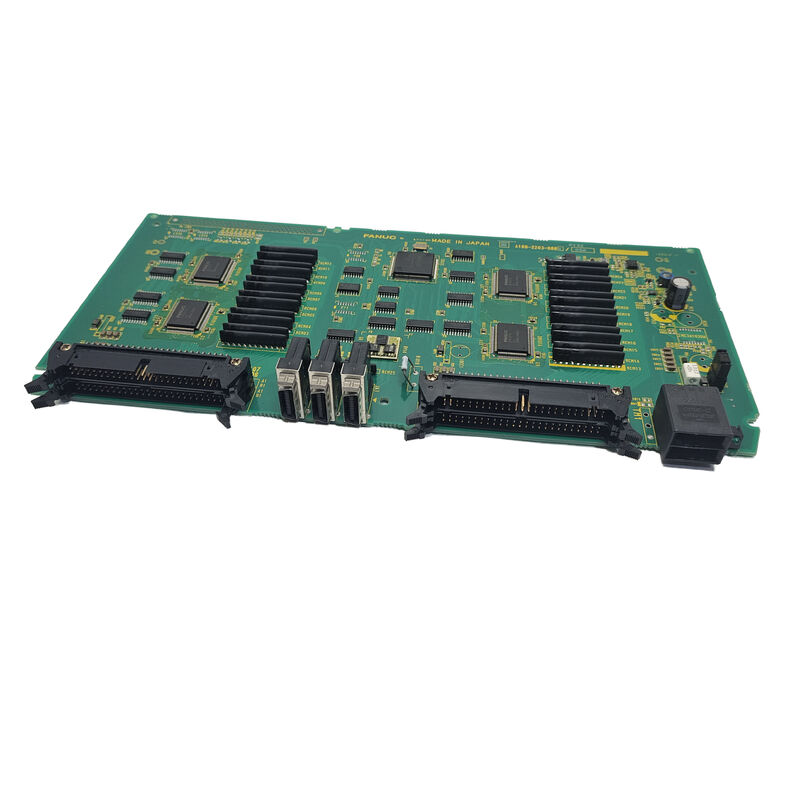

A16B-2203-0200. FANUC A16B-2203 Series PCB ¥ CNC Interface / Industrial Automation / Japan vervaardigd

A16B-2203-020x In een veelzijdige reeks

De nummering A16B-2203 heeft betrekking op een breed scala aan platen in de productgeneraties van FANUC.De 02xx-groep van deze serie bevindt zich in een afzonderlijke functionele zone apart van de 01xx-I/O-boards (C-type I/O voor serie 0-C), de servo- en spindelbedradingsplatforms 05xx_07xx (interne versterker van αis/αi) en de power- en robotbesturingsplatforms 08xx_09xx.

Platen in de A16B-2203-02xx-serie hebben specifieke interface- of besturingsfuncties binnen de CNC- en automatiseringsarchitectuur van FANUC.De onderhoudshandleiding van FANUC voor de serie 0-C/0-D (GFZ-61395E/06) verwijst naar het A16B-2203-020x-bereik in verband met servoasinterface-kaarten.:

A16B-2203-0020:een 4-assige servo-interface-kaart (interface van type B, 1e en 2e as,3e en 4e as) voor CNC-serie 0-C ­ die de servoasverbinding tussen het CNC-hoofdbord en de servoversterker-eenheden voor maximaal vier gecontroleerde assen verzorgt.

A16B-2203-0021:2-assige variant in dezelfde servo-interface kaartfamilie voor serie 0-C.

De A16B-2203-0200 bevindt zich in dezelfde numerieke zone en heeft een bepaalde interfacefunctie binnen het FANUC-systeem waarin hij is geïnstalleerd.

Belangrijkste productinformatie

Series 0-C Era Interface Boards Ontwerpprincipes

De A16B-2203-02xx-familie werkt binnen de serie 0-C en de gerelateerde CNC-generatie hardwarearchitectuur.

Axis-interfacekaartende hoofdprocessor van de CNC aansluiten op de servoversterkingsdrijven vertalen van digitale asopdrachten in het communicatieformaat dat door de aandrijvingshardware wordt begrepen.

Signalroutingboardshet aggregeren en verspreiden van besturingssignalen tussen de interne bus van de CNC en de aangesloten hardware

Gespesialiseerde PCB's voor interfacesvoorzien in hardware-specifieke verbindingen voor bepaalde werktuigmachinefuncties of communicatieprotocollen die specifiek zijn voor de generatie van de serie 0-C.

De A16B-2203-0200 vervult in deze architectuur haar gedefinieerde rol, bevestigd door het etiket dat in het specifieke CNC-systeem is geïnstalleerd.

Toepassingsscenario's

vervanging van CNC-interfaceplaten:Een FANUC CNC-systeem ontwikkelt een fout die terug te voeren is op het A16B-2203-0200-bord. Het bord wordt geïdentificeerd aan de hand van het onderdeelnummerlabel, de vervanging wordt gekocht en de systeemfunctie wordt hersteld.

Onderhoudsvoorraad:Een installatie die FANUC-CNC-apparatuur met A16B-2203-0200-platen gebruikt, heeft een reserveplaat om snel te kunnen reageren op een fout van de plaat.

Veelgestelde vragen

V1: Hoe bevestig ik dat A16B-2203-0200 het juiste bord is voor mijn FANUC-systeem?

Lees het onderdeelnummer op het label van het geïnstalleerde bord.Kruisverwijzing naar de lijst met onderdelen in de onderhoudshandleiding van FANUC voor het toepasselijke CNC-model het handboek brengt elke splitsing van het bord naar het onderdeelnummer en de functionele beschrijving.

V2: Is A16B-2203-0200 gerelateerd aan de C-type I/O-boards (A16B-2203-0110/0111)?

De C-type I/O-boards behoren tot het A16B-2203-01xx-bereik (0110, 0111, 0112).Het serienummer alleen geeft niet dezelfde functie aanHet specifieke onderdeelnummer van de serie bepaalt de functie.

Vraag 3: Verplicht vervanging van A16B-2203-0200 wijzigingen in de CNC-configuratie?

Interface boards die signalen doorgeven zonder configuratiegegevens op te slaan, vereisen meestal geen wijzigingen na vervanging.Platen die een adresconfiguratie of hardware-instellingen bevatten, kunnen na vervanging een configuratie vereisenBevestig uit de toepasselijke onderhoudsdocumentatie van FANUC.

V4: Welke ESD-voorzorgsmaatregelen gelden voor A16B-2203-0200?

Gebruik een geaarde antistatische polsband op een ESD-veilig werkoppervlak.De SMD-constructie-IC's van de A16B-2203-serie zijn ESD-gevoelig.
