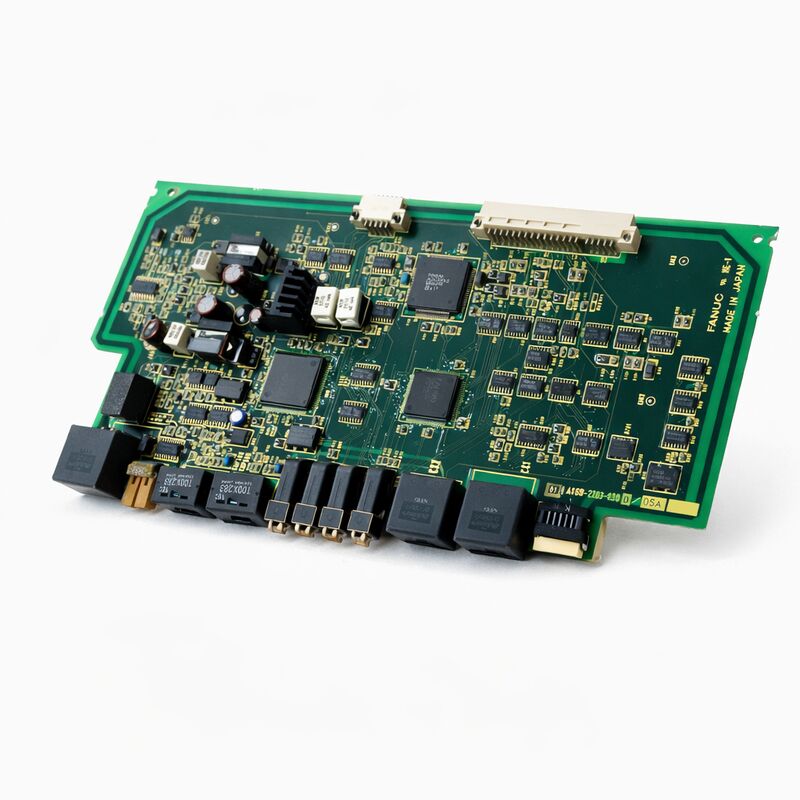

FANUC A16B-2203-0300 INTERFACE BOARD A16B22030300 A16B-22O3-O3OO

FANUC A16B-2203-0300 | Alpha Series SVM1-240 Servo-versterker Bedradingsbord — Voor A06B-6096-H107, A16B-2203 High-Current Single-Axis Power Board, Japan Origin

Overzicht

Het FANUC A16B-2203-0300 is het stroombedradingsbord voor de Alpha-serie SVM1-240 — de 240A piekvermogen enkele-as servo-versterker in FANUC's A06B-6096 Alpha-serie.

Met 240 ampère piek is de SVM1-240 een van de hoogste stroomsterkte enkele-as servo-aandrijvingen in de Alpha-generatie, ontworpen voor servomotoren die zeer hoog koppel moeten produceren — grote assen op zware bewerkingscentra, portaalkoppen, grote draaitafels en andere toepassingen met hoge kracht waarbij kleinere servomotoren simpelweg niet het vereiste koppel kunnen leveren.

De A16B-2203 bordfamilie dekt als geheel de bedradingsborden voor een breed scala aan Alpha-serie servo-versterkermodules.

De familie strekt zich uit van borden met lage stroomsterkte voor compacte servo-assen tot de borden met hoge stroomsterkte zoals de A16B-2203-0300 voor de 240A-configuratie.

Elk bord in de familie is gedimensioneerd en gekwalificeerd voor het specifieke stroombereik van zijn bijbehorende versterkermodule — de stroomsensoren, de gate-drive circuits, de busstroompaden en het thermische ontwerp schalen allemaal met de nominale stroomsterkte.

De A06B-6096 Alpha-serie versterkergeneratie neemt een specifieke plaats in de servo-aandrijfgeschiedenis van FANUC in — het is de Alpha (niet-i) generatie, die voorafgaat aan de Alpha i (A06B-6114, -6124, -6127 serie).

De A06B-6096 diende als de hoogwaardige servo-versterker voor FANUC CNC-generaties die Series 16B/C, 18B/C, 21B, 15B en de vroege i-serie omvatten, tijdens een periode waarin FANUC overstapte van Type A/B analoge interfaces naar de FSSB (Fibre-optic Serial Servo Bus) digitale interface.

De SVM1-240, met zijn FSSB-interface, vertegenwoordigt het hogere stroombereik van de Alpha-serie.

Belangrijkste Specificaties

Functie van het Bedradingsbord in de SVM1-240 Architectuur

Binnen de A06B-6096-H107 SVM1-240 module, beheert het A16B-2203-0300 bedradingsbord alle functies die grote stromen, hoge spanningen en de fysieke verbinding tussen de elektronica van de aandrijving en de motor en voeding omvatten:

DC-busverbinding: De gedeelde DC-bus van de PSM (Power Supply Module) levert gelijkgerichte 300V DC aan de SVM1-modules.

Het bedradingsbord beëindigt deze busverbinding en verdeelt de DC-busspanning naar de IGBT-transistorbrug die de motorstroom schakelt.

Met een piekwaarde van 240A moeten de busstroompaden op dit bord aanzienlijke momentane stromen kunnen voeren — de koperen sporen en busbar-verbindingen zijn dienovereenkomstig gedimensioneerd.

IGBT gate-drive: De IGBT-transistors in het stroomgedeelte van de SVM1-240 zijn de werkelijke schakelaars die de motorstroom regelen.

Het bedradingsbord bevat de gate-drive schakeling — geïsoleerde gate-driver IC's die laagspannings gate-commandosignalen van het besturingsbord ontvangen en deze omzetten in de hoogspannings, hoogstroom gate-pulsen die nodig zijn om grote IGBT's betrouwbaar te schakelen.

De isolatie tussen de laagspanningssignalen van het besturingsbord en de hoogspannings gate-drive circuits is essentieel voor veilige werking.

Stroomsensoren: Het bedradingsbord bevat de stroomsensorelementen (doorgaans shuntweerstanden of Hall-effect sensoren) die de werkelijke motorfase stromen meten.

Deze metingen worden teruggekoppeld naar het servo-algoritme van het besturingsbord, dat ze gebruikt om de stroomregelkring te sluiten.

Bij 240A piek is de nauwkeurigheid van de stroomsensoren cruciaal — fouten in de stroomterugkoppeling vertalen zich direct naar fouten in de koppelregeling en kunnen de stabiliteit van de servokring aantasten.

Motoruitgangsklemmen: De motorfaseverbindingen (U, V, W) eindigen op het bedradingsbord.

Deze klemmen zijn gedimensioneerd voor de volledige nominale stroomsterkte en bevatten de nodige isolatie van de logische circuits en het chassis.

High-Current Alpha Series Drives — Onderhoudsprioriteiten

De SVM1-240 stuurt grote servo-motoren aan — motoren die fysiek zwaar, thermisch veeleisend en mechanisch gekoppeld zijn aan grote machineconstructies. Het onderhoud van deze aandrijvingen vereist aandacht voor factoren die bij hoge stroomsterkte belangrijker zijn dan bij lage stroomsterkte.

Thermisch beheer: Hoge stroomsterkte genereert aanzienlijke warmte in de IGBT-modules.

De SVM1-240 is afhankelijk van een koellichaam en in veel installaties een geforceerde luchtkoelventilator. De continue werking van de koelventilator is cruciaal — een defecte ventilator laat warmte opbouwen, versnelt de veroudering van IGBT's en condensatoren en veroorzaakt uiteindelijk thermische uitschakeling.

Periodieke inspectie en vervanging van de ventilator (doorgaans aanbevolen elke 3-5 jaar, afhankelijk van het aantal bedrijfsuren) is standaardonderhoud voor de SVM1-240 en gerelateerde aandrijvingen met hoge stroomsterkte.

Veroudering van condensatoren: De DC-buscondensatoren in het voedingsgedeelte van de SVM1-240 — en de filtercondensatoren op het bedradingsbord zelf — verouderen na verloop van tijd. Verouderde condensatoren vertonen een verhoogde ESR (equivalent series resistance), wat hun vermogen vermindert om de DC-busspanning te egaliseren bij snelle stroomveranderingen.

Het symptoom in bedrijf is een verhoogde DC-busrimpel, die overspanningsalarmen kan veroorzaken tijdens snelle koppeltransiënten.

Vervanging van condensatoren als onderdeel van een geplande revisie is de standaardaanpak voor aandrijvingen die 10+ jaar in gebruik zijn.

Inspectie van verbindingen: Bij 240A piek veroorzaken slechte verbindingen lokale verwarming die verkooling, oxidatie en uiteindelijk thermische uitval van verbindingspunten kan veroorzaken. Periodieke inspectie en hertrekken van busbar-verbindingen en motorfase-aansluitingen is een belangrijke onderhoudspraktijk.

Veelgestelde Vragen

V1: De SVM1-240 activeert een IPM-alarm tijdens zware acceleratie. Geeft dit aan dat het A16B-2203-0300 bedradingsbord defect is?

Een IPM (Intelligent Power Module) alarm tijdens zware acceleratie kan verschillende oorzaken hebben.

Controleer eerst of het alarm overstroom of te hoge temperatuur is — de alarmcode onderscheidt deze.

Overstroom tijdens acceleratie suggereert dat de bevolen acceleratie de nominale limieten van de motor en aandrijving overschrijdt, of dat de motor een wikkelingsprobleem heeft dat een te hoge stroomopname veroorzaakt. Te hoge temperatuur tijdens acceleratie suggereert onvoldoende koeling.

Een werkelijk IPM-defect (doorgebrande transistor module) presenteert zich als een onmiddellijk alarm, zelfs bij lichte belasting.

Het bedradingsbord is voornamelijk verdacht wanneer het IPM-alarm optreedt bij belastingen ver onder de nominale capaciteit en andere oorzaken zijn uitgesloten.

V2: Kan de A16B-2203-0300 worden gebruikt met de SVM1-360 (A06B-6096-H108)?

Nee. De A16B-2203-0300 is het bedradingsbord voor de SVM1-240 (A06B-6096-H107). De SVM1-360 gebruikt een ander bedradingsbord, de A16B-2203-0301.

Deze borden verschillen in hun IGBT-configuratie, kalibratie van de stroomsensoren en thermisch ontwerp.

Het gebruik van het -0300 bord in een -0301 toepassing (of vice versa) zou resulteren in onjuiste stroomsensoren, verkeerde stroomlimieten en potentieel onveilige werking.

Koppel altijd het bedradingsbord aan de specifieke aanduiding van de versterkermodule.

V3: Het besturingsbord (A20B-1006-0485) in de SVM1-240 is in orde, maar het bedradingsbord is defect. Kan alleen het bedradingsbord worden vervangen?

Ja, mits de versterkermodule kan worden gedemonteerd om het bedradingsbord afzonderlijk te bereiken.

FANUC Alpha-serie SVM-modules zijn ontworpen om het besturingsbord en het bedradingsbord onafhankelijk te kunnen onderhouden — de twee borden verbinden via bekende connectoren en zijn fysiek scheidbaar.

De vervanging van het bedradingsbord vereist werk aan het stroomgedeelte (dat opgeslagen energie bevat in de DC-buscondensatoren, zelfs na uitschakeling — controleer altijd of de DC-bus volledig is ontladen voordat u componenten op het bedradingsbord aanraakt).

Schakel FANUC-getraind servicepersoneel in voor deze procedure als de interne capaciteit niet is vastgesteld.

V4: Na het vervangen van het A16B-2203-0300 bedradingsbord draait de as, maar het koppel lijkt verminderd. Wat moet er worden gecontroleerd?

Verminderd koppel na vervanging van het bedradingsbord is doorgaans een probleem met de stroomsensoren — de stroomsensorelementen op het vervangende bord kunnen een iets andere kalibratie hebben dan het origineel.

Het servo-regelalgoritme gebruikt de stroomterugkoppeling om zijn koppelregelkring te sluiten, en als de terugkoppeling hoger leest dan de werkelijke stroom (een veelvoorkomende richting voor kalibratiefouten), beperkt het algoritme de stroom voortijdig om schijnbare overstroom te voorkomen.

Controleer de kalibratieparameter van de stroomsensor in de CNC voor deze as, en indien nodig, voer de kalibratieprocedure van de stroomkring uit zoals beschreven in de onderhoudshandleiding van de Alpha-serie.

V5: De SVM1-240 is al 15 jaar in gebruik. Moet het bedradingsbord proactief worden vervangen, zelfs als er geen alarm is opgetreden?

Proactieve vervanging van 15 jaar oude aandrijfborden is gerechtvaardigd voor kritieke productiële assen waarbij ongeplande stilstand duur is.

Op die leeftijd zijn de elektrolytische condensatoren op het bedradingsbord waarschijnlijk gedegradeerd — hun capaciteit is verminderd en hun ESR is toegenomen door thermische cycli.

In plaats van te wachten op een storing, brengt een geplande revisie tijdens een gepland onderhoudsvenster — waarbij zowel het bedradingsbord als de condensatoren worden vervangen, het koellichaam wordt gereinigd, de koelventilator wordt vervangen en alle verbindingen worden geïnspecteerd — de aandrijving terug naar bijna nieuwe betrouwbaarheid.

Gespecialiseerde FANUC reparatiecentra bieden revisiediensten voor bedradingsborden die vervanging van condensatoren omvatten, een kosteneffectief alternatief voor volledige bordvervanging.
