A16B-2203-0331 | FANUC 6102-serie spilaandrijvingsbesturingskaart — A06B-6102 / A06B-6088 SPM-compatibiliteit / dubbel LED-display

A06B-6102 — Alpha-spindelaandrijvingsserie

De FANUC Alpha-productlijn voor spindelversterkers omvat meerdere generaties aandrijvingen en modelfamilies. De A06B-6102 is een van deze families: een serie spindelversterkers die wordt gebruikt in FANUC CNC-installaties met specifieke vereisten voor de spindelmotor en besturingsinterface.

In de algemene Alpha-spilaandrijvingscatalogus van FANUC wordt de 6102-serie naast:

• A06B-6078, A06B-6082: Eerdere Alpha-spilmodulefamilies
• A06B-6088: De gevestigde Alpha SPM-serie (Spindle Power Module).
• A06B-6092, A06B-6102, A06B-6104: Verdere ontwikkeling in de Alpha-spindelfamilie

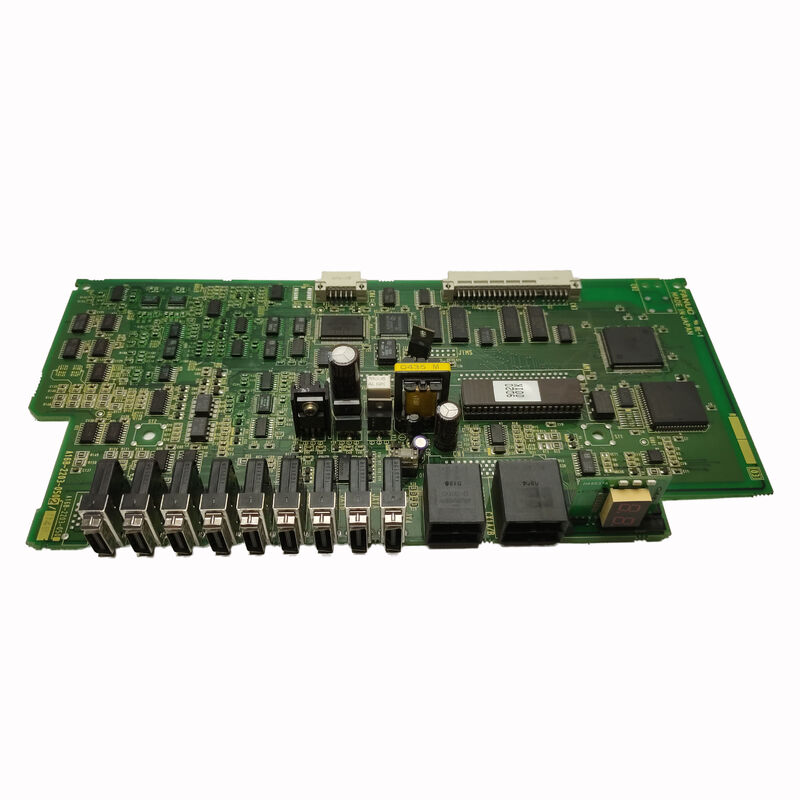

De A16B-2203-0331 is de besturingskaart (bovenste kaart) voor de A06B-6102-serie - de intelligente PCB-laag die de spilsnelheidsregeling, seriële spilbuscommunicatie, beveiligingsbewaking en IGBT-poortaandrijving voor de eindtrap van de spilmotor beheert.

Belangrijke productinformatie

Dubbel 7-segment LED-display

Alpha-spindelmodules, waaronder de 6088- en 6102-serie, zijn uitgerust met twee 7-segments LED-displays. Deze beeldschermen:

• Toon de normale bedrijfsstatus van de aandrijving (spilsnelheidsklasse, richting, oriëntatiestatus)
• Geef specifieke alarmcodes weer wanneer beveiligingsfuncties worden geactiveerd
• Laat onderhoudstechnici alarmnummers rechtstreeks op de omvormerkast lezen zonder toegang te krijgen tot het CNC-alarmscherm

De A16B-2203-0331-besturingskaart beheert dit LED-display en updatet de inhoud van het statusregister van de omvormer bij elke besturingscyclus.

Toepassingsscenario's

Fout in de besturingskaart van de 6102-serie:Een FANUC CNC-machine met een spilversterker uit de A06B-6102-serie ontwikkelt aanhoudende spilalarmen. De besturingskaart A16B-2203-0331 wordt geïdentificeerd als de fout. Vervanging herstelt de spilsnelheidsregeling en seriële spilcommunicatie.

Alternatief stuurkaart 6088 SPM-serie:Voor een bewerkingscentrum met een A06B-6088 SPM-module is vervanging van de stuurkaart vereist. Wanneer de primaire kaartfamilie (A16B-2202-043x) niet beschikbaar is, biedt de A16B-2203-0331 uit de compatibele 033x-familie het alternatief.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen A16B-2203-0331 (033x-familie) en A16B-2202-0432 (043x-familie) bij gebruik in 6088 SPM-modules?

CNC Electronics bevestigt dat zowel "A16B-2202-043x als A16B-2203-033x" dezelfde spilmoduleposities bedienen. De twee families zijn functioneel gelijkwaardige alternatieven. De specifieke variant binnen elke familie (0331, 0332, 0432, 0435) kan betrekking hebben op softwareversie of hardwaregeneratie. Bevestig welke variant is geïnstalleerd vanaf het bordlabel voordat u een vervanging bestelt.

Vraag 2: Is de A16B-2203-0331 voorzien van spilmotorsoftware?

De spilbesturingskaarten uit de Alpha-serie bevatten softwarecodes die het compatibele spilmotortype identificeren. CNC Electronics merkt op dat SPM-modules het achtervoegsel #H50x hebben, wat verschillende software aanduidt: namelijk #H500 of #H501" - deze softwarevarianten beïnvloeden de motorcompatibiliteit. Wanneer u A16B-2203-0331 aanschaft, controleer dan de softwareversie van het originele bordlabel om compatibiliteit met de geïnstalleerde spilmotor te garanderen.

Vraag 3: Welke spindelmotoren worden doorgaans door de A06B-6102-serie aangedreven?

De A06B-6102-serie wordt naast de A06B-6088 en andere Alpha-spilseries vermeld in de spilalarmdocumentatie van FANUC, wat aangeeft dat deze geschikt is voor AC-spindelmotoren uit de FANUC Alpha-serie. Bevestig de specifieke motormodellen uit de documentatie van de spilversterker van de machine.

V4: Vereist het vervangen van A16B-2203-0331 wijzigingen in de spilparameters?

Nee. Spilparameters (snelheidslimieten, overbrengingsverhoudingen, acceleratie, selectie van motortype) worden opgeslagen in het hoofdparametergeheugen van de CNC. Het vervangen van de besturingskaart heeft geen invloed op de opgeslagen parameters. Controleer na het aanbrengen van de vervanging of de seriële spilcommunicatie van de CNC is hersteld en laat de spil het volledige snelheidsbereik doorlopen voordat hij terugkeert naar de productie.
