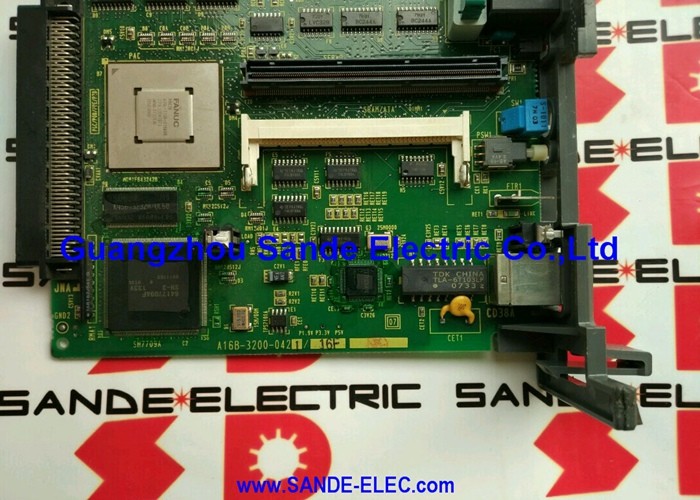

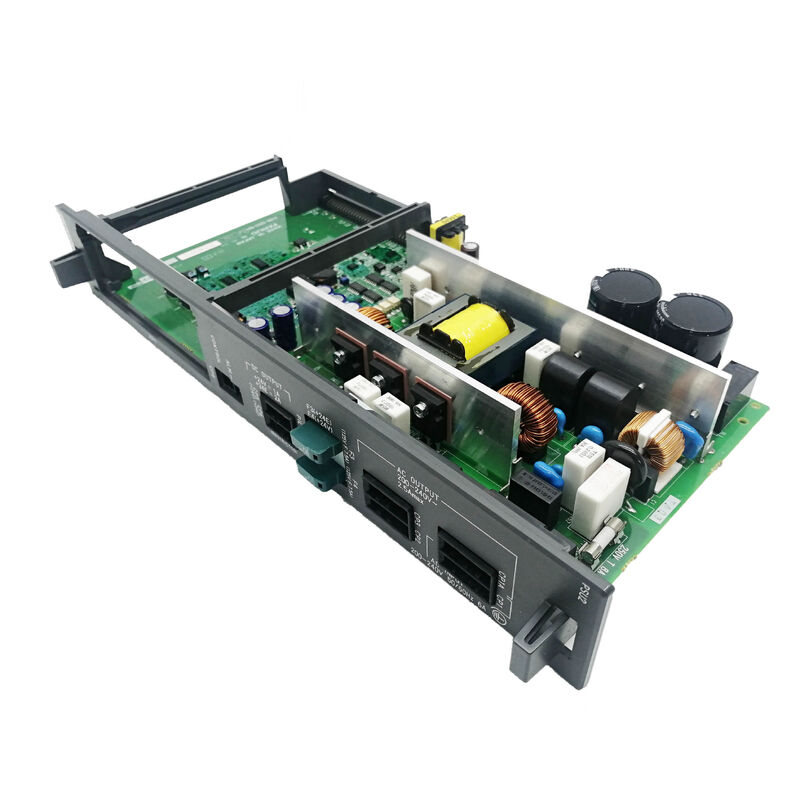

FANUC PCB FOR SERVO AMPLIFIER A16B-2203-0454 A16B22030454 A16B-22O3-O454 De volgende gegevens zijn vereist voor het opstellen van de afbeelding:

A16B-2203-0454 FANUC Alpha SVM1-130 Power/Wire Board A06B-6096-H106 / 130A Eénassige / FSSB / 16i21i

A06B-6096-H106 De SVM1-130 alfa-servomodule

De GE Fanuc Alpha servo versterker handleiding (B-65165E/02) bevestigt:A16B-2203-0454 is het bedradingsbord voor de A06B-6096-H106 SVM1-130 ¢ FANUC's servomodule van de Alpha-serie met een enkele as met een piekstroom van 130 ADit is een high-current, eenassige aandrijving die de meest veeleisende servo assen in grote CNC-machines bedient.

De SVM1-130 is een servomodule van 90 mm breed hetzelfde fysieke formaat als de SVM2-twin-axis-modules in deze serie,met een vermogen van meer dan 50 W, maar niet meer dan 150 W,.

Belangrijkste specificaties

SVM1-130 ¢ Servo-toepassingen voor grote machines

De SVM1-130 is ontworpen voor grote machine-toepassingen: machinewerktuigen met zware assen die een aanhoudende hoge servo-stroom vereisen die groter is dan de capaciteit van standaard 40A- of 80A-servomodules:

met een vermogen van niet meer dan 50 WGrote horizontale bewerkingscentra met zware pallets en grote kolom- of schuifmassa's vereisen een hoge servo-stroom om de positioneringsnauwkeurigheid te behouden onder gecombineerde zwaartekracht- en snijkrachtbelastingen.

Motortoepassingen:De SVM1-130 is bevestigd voor het aandrijven van FANUC Alpha servomotoren in de a22/3000 en a30/3000 klassen ‡ hoogvermogende servomotoren die worden gebruikt in de meest veeleisende toepassingen op de as van CNC-werktuigen.

Grote draaicentrum Z-as:De primaire Z-as van een zware CNC-draaibank met een grote zadel- of werktuigpostmassa kan de 130A-capaciteit van de SVM1-130 vereisen voor een adequate servoprestatie.

Toepassingsscenario's

SVM1-130-fout van het stroombord:Een servomodule van FANUC Alpha SVM1-130 op een groot bewerkingscentrum ontwikkelt interne defecten op PCB-niveau. De IGBT-transistors zijn geschikt, maar de aandrijving reageert niet correct.De A16B-2203-0454 bedradings-/stroomplaat is geïdentificeerdVervanging herstelt correcte interne signaalrouting van servomodule.

HRV3-upgrade:A facility upgrading a Series 16i/18i/21i machine tool to HRV3 servo control replaces the A06B-6096-H106 board set — A16B-2203-0454 (wiring board A16B-2203-045X) paired with A20B-2100-054X (control card) to complete the HRV3 configuration.

Veelgestelde vragen

V1: Hoe kan ik controleren of A16B-2203-0454 de juiste bedrading is voor mijn SVM1-130?

Identificeer de servomodule aan de hand van het voorblad van het servomodule: ?? indien daarop A06B-6096-H106 staat, is A16B-2203-0454 het bevestigde bedradingsbord.De GE Fanuc Alpha servo versterker handleiding B-65165E/02 bevestigt deze opdracht rechtstreeksLees ook het etiket op het geïnstalleerde bedradingsbord zelf.

V2: Wat is het verschil tussen de standaardcontrolekarte (A16B-2202-0790) en de HRV3-versie (A20B-2100-0542)?

A16B-2202-0790 is de standaard Alpha-servo-besturingskaart voor de SVM1-130.de eerdere variant) is de HRV3-compatibele besturingskaart met FANUC's High Response Vector Control 3 servo-algoritme Bij gebruik van HRV3 moeten zowel het bedradingsbord (A16B-2203-045X) als de besturingskaart (A20B-2100-054X) gelijktijdig de HRV3-varianten zijn.

V3: Welke servo-alarmen geven een A16B-2203-0454 bedradingsbordfout of een IGBT-transistorfout aan?

IGBT-transistorfouten veroorzaken overstroom of overstroom overstroom gedetecteerde alarmen (SV-alarm 9 of vergelijkbaar) meestal onmiddellijk bij het inschakelen van de aandrijving.Fouten in de bedrading kunnen optreden als storingen van de poort (transistors schakelen niet over ondanks een gezonde stroomtoevoer), stroomfeedback-anomalieën of onregelmatig alarmgedrag ondanks gezonde IGBT-transistors die zijn geverifieerd door statische test.Als de IGBT-transistors de statische weerstandstest doorstaan maar de aandrijving nog steeds storing heeft op de activatie, is de A16B-2203-0454 de volgende diagnostische focus.

V4: Welke veiligheidsmaatregelen zijn van toepassing voordat u toegang krijgt tot de A16B-2203-0454 binnen de A06B-6096-H106?

De SVM1-130 DC-bus werkt op ongeveer 280-325V DC vanaf de 283-325V AC-invoer.Controleer of de gelijkstroombus onder 30V is met behulp van een gekalibreerde voltmeter voordat u toegang krijgt tot interne boards. Handleert A16B-2203-0454 met een antistatische polsband op een ESD-veilig oppervlak.

Vraag 5: Is het vervangen van A16B-2203-0454 vereist dat de servo-parameter opnieuw wordt ingevoerd?

De servo-parameters bevinden zich in het parametersgeheugen van de CNC ­ niet in de bedrading van de servomodule.de CNC laadt servo-parameters op tijdens het opstarten. Bevestig de correcte servo-respons op de as bij lage snelheid voordat de machine weer in productie wordt gebracht.
