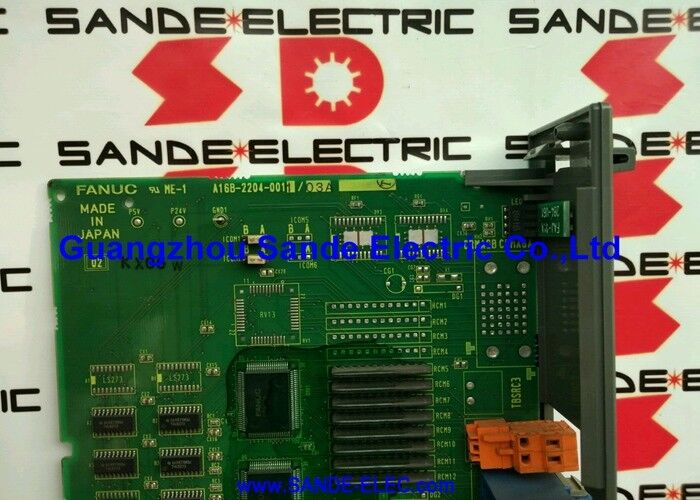

1000 Watt FANUC Versterker PCB Board A16B-2203-0501 OEM

A16B-2203-0501 | FANUC Alpha Spindel Drive Board — A06B-6102 Serie/6102 Spindel Versterker Bedrading PCB/CNC Machine Tool Reserveonderdeel

A06B-6102 — De FANUC Alpha Spindelversterker

De A16B-2203-0501 is de bedrading/voedingsinterface-PCB in FANUC Alpha-spindelversterkermodules in de A06B-6102-serie - de AC-spindelaandrijvingen van de Alpha-generatie die worden gebruikt op CNC-bewerkingsmachines. De A06B-6102-serie dateert van vóór de Alpha-i-spilserie (A06B-6111 en A06B-6141) en vertegenwoordigt de eerste generatie van FANUC's Alpha-spindelaandrijftechnologie.

Alpha-spilversterkers uit de A06B-6102-familie zetten de spilsnelheidscommando's van de CNC om in AC-uitgang met variabele frequentie en variabele spanning - waardoor de snelheid en het koppel van de AC-spindelmotor nauwkeurig worden geregeld over het volledige snelheidsbereik van de machine en door middel van oriëntatie en rigide tapbewerkingen.

Belangrijkste specificaties

Spindelversterkerfuncties ondersteund

De A06B-6102-versterker en het A16B-2203-0501-aandrijfbord ondersteunen het volledige scala aan CNC-spindelbewerkingen:

Variabele snelheid:Het accepteren van snelheidsopdrachten van de S-functie van de CNC en het handhaven van de opgedragen snelheid bij wisselende snijbelastingen gedurende de gehele bewerkingscyclus.

Spindeloriëntatie:Door de spil in een precieze hoekpositie te stoppen voor automatisch wisselen van gereedschap: de poortaandrijfcircuits van de aandrijfkaart regelen de IGBT-schakeling die gecontroleerde vertraging en positievasthouden mogelijk maakt.

Stijf tikken:Gesynchroniseerde spil- en Z-asbeweging voor draadsnijden zonder zwevende taphouder - vereist real-time koppelregeling via de poortaandrijfcircuits die A16B-2203-0501 biedt.

Toepassingsscenario's

Fout spilaandrijfplaat — bewerkingscentrum:Een A06B-6102-spilversterker op een door FANUC bestuurd bewerkingscentrum ontwikkelt spilalarmen bij het inschakelen van de motor. Na verificatie van de spilmotor en encoder wordt A16B-2203-0501 geïdentificeerd als de fout op de aandrijfkaart. Vervanging herstelt de correcte werking van de spindelversterker.

A06B-6102 spindelversterker revisie:Een technicus die een A06B-6102-spilversterker reviseert, vervangt A16B-2203-0501 samen met de spilbesturingsprintplaat als onderdeel van een uitgebreide vernieuwing van de eindtrap.

Veelgestelde vragen

Vraag 1: Hoe verschilt A16B-2203-0501 van de spilbesturingsprintplaat in dezelfde versterker?

A16B-2203-0501 verzorgt de voedingshardware: IGBT-poortaandrijvingsroutering, stroomsensorsignaalpaden en foutsignaalverzameling vanaf de omvormerbrug. De spilbesturingsprintplaat verzorgt het regelalgoritme, de snelheidslus, de seriële spilcommunicatie van de CNC en de spiloriëntatielogica. Beide kaarten zijn vereist voor een correcte werking van de versterker. Alarmen in de vermogensfase (IGBT-gerelateerd) hebben doorgaans betrekking op de bedradingskaart; communicatie- of snelheidslusalarmen impliceren de besturingsprintplaat.

V2: Welke spilalarmcodes in FANUC CNC-systemen duiden op een A16B-2203-0501-fout?

Fouten in de spilvermogensfase produceren alarmcodes uit de SP-serie op het CNC-display - meestal SP1xx-codes die fouten in de spilomvormer, IGBT of hardwarematige spilversterker aangeven. Deze alarmen verschijnen onmiddellijk bij het inschakelen van de spil, voordat de motorstroom het belastingsniveau bereikt. Ze verschillen van alarmen voor spiloverbelasting of oversnelheid (die optreden tijdens het draaien onder belasting). De FANUC-alarmcodelijst van de spindelversterker identificeert de specifieke foutlocatie.

Vraag 3: Is A16B-2203-0501 uitwisselbaar met A16B-2203-0500 (het aangrenzende bord)?

Beide kaarten maken deel uit van de serie A16B-2203-050x-spindelaandrijfkaarten en zijn bedoeld voor de A06B-6102-familie. Of ze precies uitwisselbaar zijn, hangt af van het feit of ze verschillende vermogens van de spindelversterkers of hardwarerevisies binnen de 6102-serie bedienen. Controleer dit op het label van de geïnstalleerde kaart en de toepasselijke FANUC Alpha-onderhoudshandleiding voor de spindelversterker voordat u aangrenzende nummers vervangt.

V4: Welke veiligheidsmaatregelen zijn van toepassing bij het vervangen van A16B-2203-0501?

Schakel de hoofdtoevoer van de werktuigmachine uit en vergrendel deze. Alfa-spindelversterkers behouden de DC-busspanning na het verwijderen van de stroom. Volg de ontlaadprocedure van de FANUC-onderhoudshandleiding en controleer of de busspanning lager is dan 50 V voordat interne toegang wordt verkregen. De bedradingskaart wordt naast IGBT-transistors gemonteerd op volledig DC-buspotentieel. Behandel A16B-2203-0501 met antistatische voorzorgsmaatregelen.

V5: Moet voor het vervangen van A16B-2203-0501 de spilparameter opnieuw worden ingevoerd?

Nee. De spilparameters worden opgeslagen in het parametergeheugen van de CNC-besturing, niet op de spilaandrijfkaart. Het vervangen van A16B-2203-0501 heeft geen invloed op de opgeslagen parameters. Controleer na het aanbrengen van de vervanging de juiste spilreactie bij lage snelheid voordat u terugkeert naar volledige bewerkingen.
