| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A16B-2203-0640 |

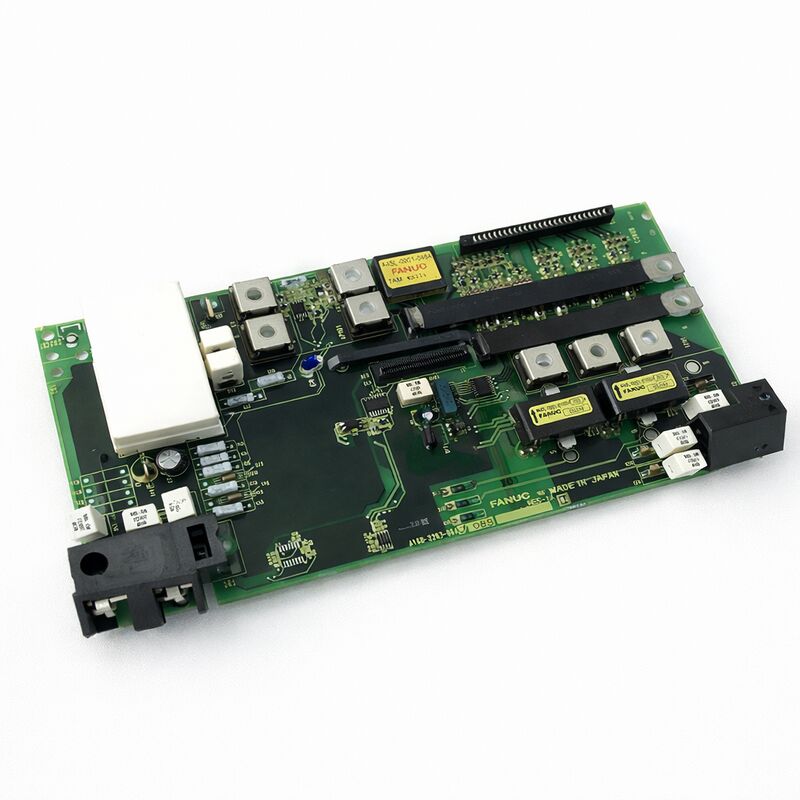

Onderdeelnummer: A16B-2203-0640
Fabrikant: FANUC Corporation (Japan)
Producttype: Voeding Bedrading PCB (Printplaat)
Serie: Alpha i (αi)
De A16B-2203-0640 is de bedradings-PCB voor de voeding die is gemonteerd in FANUC's Alpha i voedingsmodules met een vermogen van 5,5 kW en een driefasige ingang van 200 VAC.
Dit bord beheert de interne stroomroutering, signaalconditionering en besturingsinterfacefuncties binnen de PSMi (Power Supply Module i) behuizing.
Het is een reserveonderdeel op componentniveau voor de PSMi-eenheid — geen zelfstandig apparaat, maar een interne printplaat die tijdens onderhoud kan worden vervangen zonder de gehele voedingsmodule te vervangen.
FANUC's Alpha i voedingsmodules zijn de actieve front-end DC-bus voedingsunits in Alpha i aandrijfsystemen.
Ze gelijkrichten de binnenkomende driefasige AC-voeding, handhaven de gedeelde DC-busspanning en sturen actief teruggewonnen remenergie van vertragende servo-assen terug naar de AC-voeding. De bedradings-PCB is de interface tussen het hoogspanningsgedeelte van de module en de besturingselektronica.
Het bevat de signaalpaden, beveiligingscircuits en hulpvoedingsdistributie waarvan de module afhankelijk is om te functioneren.
Dit bord wordt aangetroffen in verschillende FANUC PSMi-eenheidsvarianten in de 200 VAC ingangsklasse, waaronder de A06B-6110-H006, A06B-6115-H006 en A06B-6140-H006.
Elk hiervan is een 5,5 kW, 200 VAC, energie terugwinnende voedingsmodule in de FANUC Alpha i aandrijffamilie.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A16B-2203-0640 |
| Fabrikant | FANUC Corporation |
| Producttype | Voeding Bedrading PCB |
| Printplaat Serie | A16B-2203 |
| Aandrijfserie | FANUC Alpha i (αi) |
| Ingang Host Module | 200 VAC, 3-Fase |
| Nominaal Vermogen Host Module | 5,5 kW |
| Type Host Module | Energie Terugwinning (PSMi) |
| Compatibele Eenheden | A06B-6110-H006, A06B-6115-H006, A06B-6140-H006 |
| Terugwinningsmethode | Actieve terugkeer naar AC-voeding |
| Koeling | Ventilatorgekoelde module (ventilatoren vervangbaar zonder demontage) |
| CNC Communicatie | Glasvezelverbinding |
| Oorsprong | Japan |
| Bedrijfstemperatuur | 0 – 55°C |
| Opslagtemperatuur | −20 – 60°C |
| Vochtigheid | 75% RV max (niet-condenserend) |
| Beschikbare Conditie | Nieuw / Gerenoveerd / Gerepareerd |
In een FANUC Alpha i aandrijfsysteem is de PSMi het enige aansluitpunt op de hoofd AC-voeding. Alle servo- en spindelaandrijfmodules in de kast halen hun DC-busvoeding uit de PSMi.
De PSMi gelijkricht de driefasige ingang naar een gereguleerde DC-bus — typisch rond 283 tot 339 VDC voor modules in de 200 VAC ingangsklasse — en handhaaft deze bus voor de aangesloten aandrijvingen.
Het vermogen van 5,5 kW van de A06B-6110-H006 familie plaatst deze modules aan de kleinere kant van het Alpha i PSMi-bereik.
Ze zijn geschikt voor aandrijfsystemen met een beperkte totale motorbelasting — configuraties met één as of lichte twee assen, of machines met motoren die geen gelijktijdige zware acceleratie vereisen. Grotere machines gebruiken PSMi-eenheden met een hoger vermogen en andere bedradings-PCB's.
De A16B-2203-0640 is de interne printplaat die de PSMi in staat stelt deze functies uit te voeren.
Verwijder dit bord en de PSMi kan niet functioneren. Vervang een defecte en de PSMi is weer operationeel — voor een fractie van de kosten en levertijd van het verkrijgen van een complete vervangende module.
Energie terugwinning is een kenmerk van de Alpha i PSMi. Wanneer een servo-as vertraagt, gedraagt de motor zich als een generator.
De kinetische energie van de bewegende delen van de machine en de motorrotor wordt omgezet in elektrische energie. In een resistief remsysteem wordt deze energie afgevoerd als warmte in een ontladingsweerstand.
In de PSMi vangt een actief front-end circuit in het voedingsgedeelte deze energie op en stuurt deze terug naar het AC-net.
Deze terugwinningsfunctie vermindert het energieverbruik in machines met frequente acceleratie- en vertragingscycli.
Het elimineert ook de thermische belasting van resistieve remming, wat de kasttemperatuur en de thermische belasting op andere componenten vermindert.
De A16B-2203-0640 bedradings-PCB ondersteunt deze terugwinningsfunctie als onderdeel van de algehele circuitarchitectuur van de PSMi.
Het biedt de interfacepaden tussen de actieve front-end fase en de besturingscircuits van de module.
FANUC's Alpha i aandrijfsysteem gebruikt glasvezelkabels voor communicatie tussen de PSMi en de aandrijfmodules.
Glasvezelverbindingen elimineren aardlusproblemen, bieden ruisonderdrukking in de elektrisch zware omgeving van een aandrijfkast en maken lange kabeltrajecten mogelijk zonder signaaldegradatie.
De A16B-2203-0640 maakt deel uit van deze communicatiearchitectuur als onderdeel van het interne ontwerp van de PSMi.
Een opmerkelijk onderhoudskenmerk van de Alpha i PSMi-familie: de koelventilatoren kunnen worden vervangen zonder de module te demonteren.
Ventilatorstoring is een veelvoorkomende storing in aandrijfcomponenten in de kast.
Een vervangbare ventilator die tijdens gepland onderhoud kan worden omgewisseld — zonder de stroomaansluitingen te verstoren of de module uit de kast te verwijderen — vereenvoudigt het thermisch onderhoud van deze eenheden aanzienlijk.
Het vervangen van de A16B-2203-0640 bedradings-PCB is een reparatie op componentniveau. Dit betekent het openen van de PSMi-behuizing en werken in de module — een procedure die de juiste voorzorgsmaatregelen, geschikte gereedschappen en bekendheid met FANUC aandrijfhardware vereist.
De hoofdvoedingsbus moet volledig ontladen zijn voordat de module wordt geopend.
De DC-busspanning blijft enkele minuten na uitschakelen aanwezig terwijl de buscondensatoren ontladen.
Dit reparatietraject is gerechtvaardigd wanneer het voedingsgedeelte en de externe hardware van de PSMi-module in goede staat verkeren en de storing specifiek is voor de bedradings-PCB. Storingen die vaak geassocieerd worden met de bedradings-PCB zijn storingen in besturingssignalen, beveiligingscircuits en hulpvoedingsdistributie.
Bevestig de storing in dit bord voordat u verdergaat — een volledige uitwisseling van de PSMi-module kan de juiste weg zijn wanneer de storing zich in het hoogspanningsgedeelte bevindt in plaats van in het bedradingsbord.
V1: De PSMi toont een LED-alarm, maar er zijn geen systeemfouten in de aandrijving. Zou de A16B-2203-0640 de oorzaak kunnen zijn?
PSMi LED-alarmen zonder fouten in de aandrijfmodules wijzen vaak op de interne circuits van de voedingsmodule in plaats van op het aandrijfsysteem.
De bedradings-PCB beheert besturingssignalen en beveiligingscircuits — storingen in deze paden produceren alarmen op PSMi-niveau zonder noodzakelijkerwijs de aandrijfmodules te activeren.
Controleer het alarm-LED-patroon aan de hand van de onderhoudshandleiding van Alpha i om de foutcategorie te identificeren voordat u bepaalt of de bedradings-PCB het getroffen onderdeel is.
V2: Is het veilig om de PSMi-behuizing te openen om de A16B-2203-0640 onmiddellijk na uitschakelen te vervangen?
Nee. De DC-buscondensatoren in de PSMi behouden lading gedurende enkele minuten na uitschakelen.
Wacht tot de DC-busspanning is ontladen tot een veilig niveau — bevestigd door meting over de DC-bus terminals met een geschikt gekalibreerde voltmeter — voordat u de module opent of interne componenten hanteert.
Vertrouw niet alleen op de verstreken tijd; meet altijd.
V3: In welke specifieke PSMi-eenheidsvarianten is de A16B-2203-0640 geïnstalleerd?
Deze bedradings-PCB is gemonteerd in de FANUC Alpha i PSMi 5,5 kW, 200 VAC voedingsmodules: A06B-6110-H006, A06B-6115-H006 en A06B-6140-H006.
Controleer altijd de specifieke eenheidsspecificatie aan de hand van het module-etiket voordat u vervangende printplaten aanschaft.
V4: Kan de A16B-2203-0640 worden gerepareerd in plaats van vervangen?
Component-niveau reparatie is soms haalbaar voor bedradings-PCB's, afhankelijk van de storing. Beschadigde passieve componenten, defecte beveiligingsapparaten en gecorrodeerde connectorcontacten zijn potentieel repareerbaar.
Storingen met propriëtaire FANUC IC's of beschadigde printplaatsporen zijn dat mogelijk niet.
Een printplaat met brand- of boogschade door een stroomstoring moet worden vervangen in plaats van gerepareerd — de integriteit van het substraat kan na dergelijke gebeurtenissen niet worden gegarandeerd.
V5: Vereist de PSMi na het vervangen van de bedradings-PCB enige parameterinstelling of initialisatie?
De PSMi bedradings-PCB bevat geen controllerparameters op dezelfde manier als een CNC-geheugenmodule.
Na installatie, controleer of de module schoon opstart zonder LED-alarmen en of de DC-busspanning het normale gereguleerde niveau bereikt wanneer het aandrijfsysteem wordt ingeschakeld.
Verifieer de correcte CNC-naar-aandrijving communicatie via de glasvezelverbinding. Er is geen softwarelaadprocedure equivalent aan een FROM-module herlading vereist.
