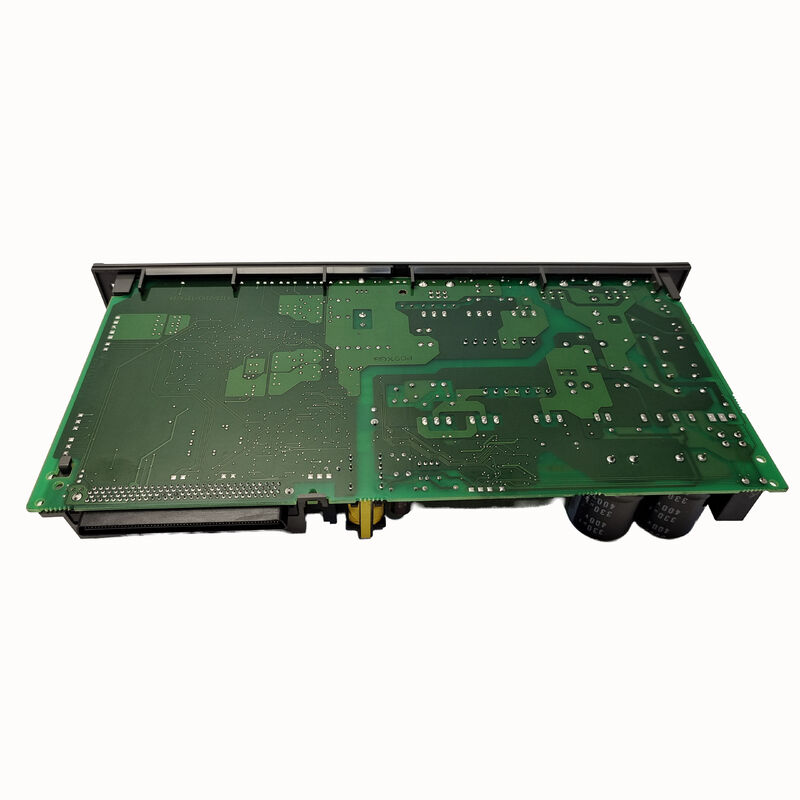

A16B-2203-0651 | FANUC αi SPM-5.5i bedradingskaart voor spindelmodule — A06B-6111-H006 / 5,5 kW / besturingsprintplaat A20B-2100-0800

SPM-5.5i — De meest voorkomende spilwaarde voor kleine machines

Binnen de αi SPM A06B-6111-serie neemt de SPM-5.5i (A06B-6111-H006) met 5,5 kW een positie in die wordt gebruikt in een breed scala aan compacte en middelgrote CNC-bewerkingsmachines. 5,5 kW is voldoende voor:

Kleine CNC-bewerkingscentra:Verticale bewerkingscentra met 40-conus spindels voor het bewerken van aluminium, lichtmetalen en kunststof met gematigde snededieptes. De spindel van 5,5 kW ondersteunt werking op volle snelheid in deze materialen.

CNC-draaicentra:Draaien op hoge snelheid in staal en aluminium: het vermogen van 5,5 kW ondersteunt agressief draaien in deze materialen zonder de complexiteit van het thermische en energiebeheer van spindelaandrijvingen met een hoger vermogen.

Compacte 5-assige machines:Kleine 5-assige machines voor complexe onderdeelvormen waarbij de spil zelden zijn thermische limiet bereikt en 5,5 kW voldoende hoofdruimte biedt.

De A16B-2203-0651 ondersteunt deze veelgebruikte SPM-variant, waardoor het een van de vaker benodigde reserveonderdelen voor bedradingskaarten in de αi SPM-familie is.

Belangrijkste specificaties

Eén besturingsprintplaat voor meerdere SPM-classificaties: belangrijk servicevoordeel

De volledige A16B-2203-065x-bedradingsplaatfamilie deelt dezelfde besturingsprintplaat (A20B-2100-0800). Deze architectuur biedt een praktisch servicevoordeel:

Voor een productiefaciliteit waar machines draaien met verschillende spindelgroottes (sommige 2,2 kW, sommige 5,5 kW, sommige 11 kW), geldt alleenéén besturingsprintplaatmodeldekt alles. De bedradingsborden verschillen qua vermogen (0650 voor 2,2 kW, 0651 voor 5,5 kW), maar de besturingskaart is identiek.

Bij het diagnosticeren van een storing in de spindelversterker:

• Als de fout zich in de bedradingskaart bevindt:Bestel de classificatiespecifieke bedradingskaart (A16B-2203-0651 voor SPM-5.5i)
• Als de fout zich in de besturingskaart bevindt:Bestel één A20B-2100-0800 — deze ondersteunt alle SPM-classificaties in het 065x/062x-bereik

Dit modulaire ontwerp minimaliseert de voorraad reservekaarten die nodig is om meerdere SPM-vermogens te dekken.

Toepassingsscenario's

SPM-5.5i spilfout op CNC-bewerkingscentrum:Een FANUC αi SPM-5.5i-spindelversterker ontwikkelt een connectorgerelateerde fout: de kabelaansluiting van de spilmotor op de bedradingskaartterminal van de module vertoont intermitterende weerstand. De A16B-2203-0651 is vervangen, waardoor de verbindingsfout is verholpen.

Inbedrijfstelling van spilaandrijving bij nieuwe machinebouw:Een machinebouwer die een nieuw CNC-bewerkingscentrum installeert, heeft een vervangende A16B-2203-0651 nodig voor een SPM-5.5i-module die beschadigd is tijdens de installatie.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen A16B-2203-0651 (standaard 200V) en A16B-2203-0820 (HV-versie) voor de 5,5 kW-spindel?

De A16B-2203-0820 is de bedradingskaart voor de SPM-5.5HVi (A06B-6121-H006) - de 400-480VAC hoogspanningsversie van de 5,5 kW spindelmodule. De A16B-2203-0651 is voor de standaard 200VAC-versie (A06B-6111-H006). Deze twee hebben hetzelfde spilvermogen, maar verschillende ingangsspanningen - ze zijn niet uitwisselbaar.

Vraag 2: Vereist het vervangen van A16B-2203-0651 wijzigingen in de spilparameters?

Nee. Spilparameters worden opgeslagen in het CNC-hoofdgeheugen. Na het plaatsen van de vervangende A16B-2203-0651 en het herstellen van de module, laadt de CNC de seriële spilcommunicatie opnieuw en past de bestaande spilparameters automatisch toe.

Vraag 3: Welke spilmotoren drijft de SPM-5.5i aan?

De SPM-5.5i drijft spilmotoren uit de FANUC αi-serie aan met een vermogen in de 5,5 kW-klasse — motoren zoals αiS 6/4000, αiS 8/4000 of αi-spilmotoren met een gelijkwaardig nominaal. Deze motoren drijven de spindels aan op compacte CNC-bewerkingscentra en draaicentra.

Vraag 4: Hoe wordt de bedradingskaart aangesloten op de besturingsprintplaat in de SPM-5.5i?

De A16B-2203-0651-bedradingskaart en de A20B-2100-0800-besturingsprintplaat zijn intern verbonden via board-to-board-connectoren in de modulebehuizing. De besturingsprintplaat wordt op of naast de bedradingskaart gemonteerd, waarbij de interne connectoren de gate-aandrijfsignalen van de besturingskaart naar de voedingsapparaten op de bedradingskaart overbrengen, en de stroomsensorfeedback van de bedradingskaart terug naar de besturingskaart.
