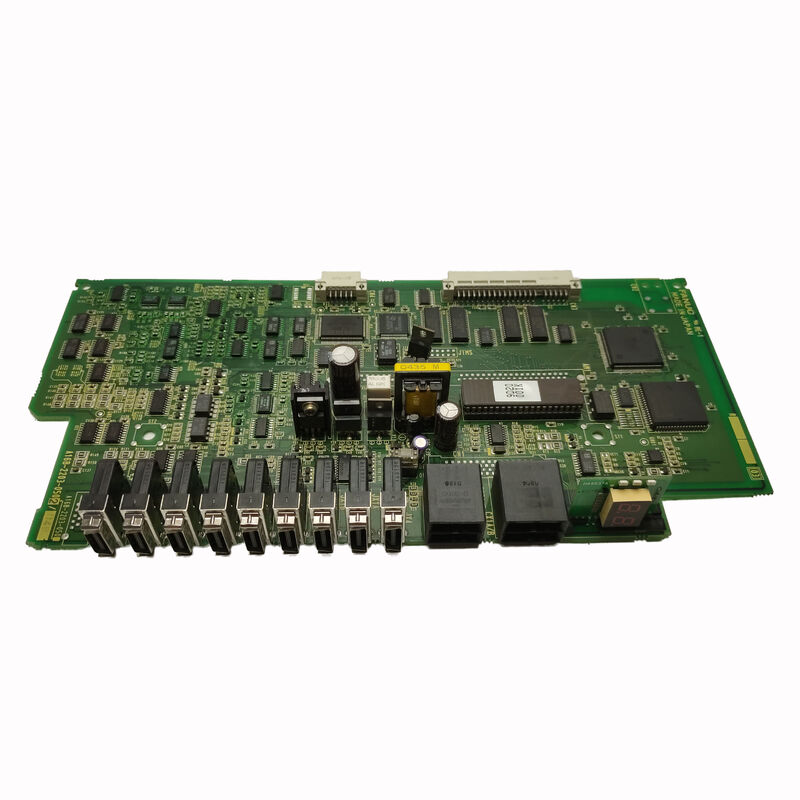

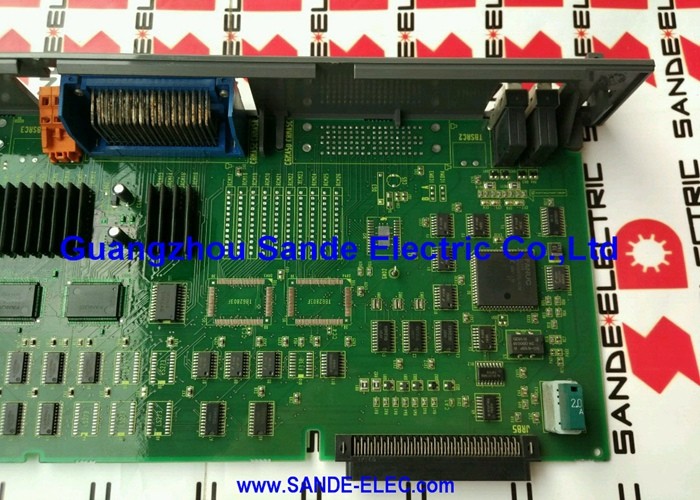

De FANUC A16B-2203-0661 is een voedings-PCB uit FANUC's A16B-2203 bordfamilie — een serie die zowel functionele besturingsborden (monitor-PCB's, asuitbreidingskaarten, communicatie-interfaces) als voedingsborden voor FANUC's CNC- en robotcontrollerproductlijn omvat.
Het voedingsbord speelt een fundamentele rol in de elektrische architectuur van de controller: elk ander bord in het systeem — de CPU, de servo-interface, de I/O-borden, de aansluitingen van het bedieningspaneel — is afhankelijk van de voeding om stabiele, correct gereguleerde DC-spanningen te leveren binnen gespecificeerde toleranties.
FANUC's controller voedingsontwerpen zetten de inkomende AC-voeding (doorgaans 200–240VAC in de machines waar FANUC-controllers het meest voorkomen) om via een gereguleerde schakelende converter-topologie om de meerdere DC-spanningsrails te produceren die nodig zijn voor de elektronica van het systeem.
De schakelende converter-aanpak — in plaats van de oudere lineaire regelaar-aanpak — biedt een hoog rendement (de PSU genereert minder afvalwarmte voor een gegeven uitgangsvermogen), een brede ingangsspannings tolerantie (het systeem blijft stabiel over het volledige internationale AC-voedingsbereik zonder handmatige spanningsaanpassing) en een snelle reactie op belastingswisselingen (de regelkring van de converter past de schakelduurcyclus binnen microseconden aan wanneer een nieuwe module stroom trekt, waardoor spanningsdips worden voorkomen die logische fouten in de besturingscircuits kunnen veroorzaken).
De plaatsing van de A16B-2203-0661 binnen de controller — of het nu een zelfstandig PSU-bord is of geïntegreerd in een backplane-assemblage — volgt de standaard FANUC fysieke montagepraktijk voor zijn generatie.
Net als andere A16B-2203 voedingsborden (met name de -0370 voor R-J3iB en de -0910 voor R-30iA/R-30iB controllers), is de -0661 ontworpen om continu zijn volledige nominale uitgangsvermogen te leveren binnen de thermische omgeving van de controller, met beveiligingscircuits die reageren op overbelasting, overspanning en overtemperatuur voordat er schade optreedt.
| Parameter | Waarde |
|---|---|
| Functie | Voeding PCB |
| Serie | A16B-2203 |
| Uitgangsrails | Multi-rail DC (5V, ±15V, 24V typisch) |
| Ingang | 200–240VAC |
| Beveiliging | OVP, OCP, OTP |
| Oorsprong | Japan |
In de hiërarchie van CNC- en robotcontrolleronderhoud staat het voedingsbord bovenaan de kritikaliteitsranglijst. Een falend voedingsbord brengt de gehele controller volledig tot stilstand — geen CPU-uitvoering, geen servobesturing, geen reactie van het bedieningspaneel.
Elk downstream bord, module en circuit wordt evenredig beïnvloed omdat ze allemaal dezelfde stroombron delen.
Dit maakt het voedingsbord zowel het belangrijkste bord in het systeem (omdat al het andere ervan afhankelijk is) als, in de praktijk, een van de vaker vervangen borden omdat het omstandigheden doorstaat die componentenslijtage versnellen.
Het primaire slijtage-mechanisme is thermische cycli van elektrolytische condensatoren.
Elektrolytische condensatoren zijn de werkpaarden van voedingscircuits — ze slaan energie op tijdens de schakelcyclus van de converter, filteren de uitgangsspanningsrimpel en handhaven stabiele voedingsspanningen tijdens tijdelijke belastingswisselingen.
Ze bevatten een vloeibaar elektrolyt dat essentieel is voor hun capaciteit en ESR (equivalent series resistance), en dit elektrolyt verdampt langzaam na verloop van tijd, vooral bij verhoogde temperaturen.
Naarmate het elektrolyt opraakt, neemt de capaciteit af en neemt de ESR toe — wat leidt tot verhoogde uitgangsspanningsrimpel, verminderde respons op transiënten, en uiteindelijk instabiliteit of volledig falen van de gereguleerde uitgang.
De snelheid van elektrolytverdamping is sterk temperatuurafhankelijk: voor elke 10°C stijging van de bedrijfstemperatuur boven de nominale temperatuur van de condensator, halveert de levensduur ongeveer.
CNC- en robotcontrollers die zijn geïnstalleerd in productieruimtes zonder airconditioning, of in kastconfiguraties met onvoldoende koelluchtstroom, kunnen versnelde veroudering van condensatoren ervaren.
Een voeding die 15–20 jaar betrouwbare service levert in een goed gekoelde, temperatuurgecontroleerde omgeving, kan symptomen van condensatorfalen vertonen na 8–10 jaar in een hete fabrieksomgeving.
Voedingsfalen presenteert zich met karakteristieke symptomen die de aard van het falen weerspiegelen:
Volledig verlies van stuurspanning: De controller wordt helemaal niet ingeschakeld wanneer de hoofdvoeding wordt aangelegd. Alle indicatielampjes zijn uit, het bedieningspaneel is donker en er draaien geen koelventilatoren. Dit duidt op een volledig PSU-falen — doorgaans een defecte primaire schakeltransistor, een doorgebrande primaire zekering, of een catastrofaal falen in de ingangsgelijkrichter.
Volledig falen treedt vaak plotseling op, soms na een stroompiek of inschakelstroomgebeurtenis.
Instabiel systeem met intermitterende alarmen: De controller draait, maar genereert willekeurige alarmen die niet correleren met een specifieke machinefunctie, verdwijnen na een stroomcyclus en komen onvoorspelbaar terug.
Dit is de klassieke presentatie van leeftijdsgebonden condensatordegradatie — de uitgangsspanning van de PSU ligt binnen de specificatie bij lichte belasting en kamertemperatuur, maar zakt buiten de specificatie bij volledige modulebelasting of bij verhoogde kasttemperatuur.
De digitale logische circuits in de CNC-modules zijn gevoelig voor de voedingsspanning — zelfs een 5% daling van de +5V-rail kan logische fouten veroorzaken die zich manifesteren als systeemalarmen of grillige programma-uitvoering.
Overtemperatuur alarm: Het thermische beveiligingscircuit van de PSU detecteert dat de schakeltransistor of transformator zijn veilige temperatuur overschrijdt en schakelt de voeding uit.
Dit kan duiden op een defecte koelventilator in de kast, geblokkeerde ventilatiepaden, of — op het bord zelf — verhoogde stroomdissipatie door gedegradeerde componenten die meer warmte genereren dan normaal om hetzelfde uitgangsvermogen te handhaven.
Eén uitgangsrail gefaald: De controller wordt gedeeltelijk ingeschakeld — sommige functies werken, andere niet.
De +5V-rail is mogelijk in orde (CPU en logica werken) terwijl de +24V-rail afwezig is (I/O-borden en relaiscircuits reageren niet).
Dit selectieve falen wijst op een specifieke tak van het voedingscircuit en is meestal op componentniveau te repareren.
De levensduur van de A16B-2203-0661 kan worden verlengd door proactieve onderhoudspraktijken:
Geplande condensatorvervanging — een volledige recap van de elektrolytische condensatoren van de PSU met nieuwe componenten die geschikt zijn voor de bedrijfstemperatuur — is de meest effectieve preventieve maatregel. De meeste gespecialiseerde FANUC reparatiecentra nemen condensatorvervanging op als een standaardonderdeel van PSU-refurbishment, ongeacht de symptomen.
Dit proactief uitvoeren met tussenpozen van 10 jaar (of eerder in hete omgevingen) elimineert de meest voorkomende faalmodus voordat deze ongeplande productiestilstand veroorzaakt.
Onderhoud van kastkoeling — ervoor zorgen dat de koelventilatoren van de kast operationeel zijn, dat de luchtfilters schoon zijn en de luchtstroom niet belemmeren, en dat de omgevingstemperatuur in de buurt van de controllerkast de nominale bedrijfstemperatuur van de CNC niet consistent overschrijdt — is even belangrijk.
De levensduur van condensatoren is sterk temperatuurafhankelijk; elke graad verlaging van de bedrijfstemperatuur van de PSU verlengt de levensduur van de condensator meetbaar.
V1: De controller wordt kort ingeschakeld en schakelt dan uit, waarbij de koelventilatoren een seconde of twee draaien. Is dit een PSU-fout?
Dit symptoom — kort inschakelen gevolgd door onmiddellijke uitschakeling — is consistent met een overbelastingsbeveiliging die wordt geactiveerd. De PSU start, levert stroom aan de modules, detecteert dat de totale stroomsterkte de drempel van de overstroombeveiliging overschrijdt, en schakelt uit om schade te voorkomen.
Veelvoorkomende oorzaken: een kortgesloten module (installeer modules één voor één om de defecte te identificeren), een defecte condensator in het uitgangsfilter van de PSU die zich voordoet als een momentaire kortsluiting tijdens het opstarten, of een werkelijke degradatie van de stroombegrenzingsdrempel van de PSU als gevolg van verouderde detectieweerstanden.
Het verwijderen van alle downstream modules en het alleen inschakelen van de PSU (indien het ontwerp dit toelaat) helpt te bepalen of de fout in de PSU of in een module zit.
V2: Kan een bench multimeter worden gebruikt om de A16B-2203-0661 te testen voordat deze wordt geïnstalleerd?
Een multimeter kan de uitgangsspanningen verifiëren als het bord op een testbank kan worden ingeschakeld met een dummy-belasting die de werkelijke belasting van de controller benadert — testen zonder belasting of met minimale belasting kan de juiste spanningen tonen, zelfs als de PSU de regeling onder reële belastingsomstandigheden niet kan handhaven vanwege marginale condensatoren.
Een test op de testbank is informatief dan geen test, maar de definitieve test is de werking in de werkelijke controller met het volledige module-complement geïnstalleerd.
Als er een FANUC testopstelling beschikbaar is in een reparatiecentrum, biedt dit de hoogste zekerheid van de prestaties van het bord voor verzending.
V3: Moeten na het vervangen van de A16B-2203-0661 nog parameters of instellingen in de CNC worden geconfigureerd?
Het voedingsbord zelf bevat geen programmeerbare gegevens of instellingen — het heeft geen geheugen en geen door de gebruiker configureerbare registers. Het vervangen ervan vereist geen parameterwijzigingen in de CNC. Echter, als het PSU-falen ernstig genoeg was om een ongecontroleerde spanningsgebeurtenis op de voedingsrails van de CNC te veroorzaken voordat de beveiligingscircuits reageerden, is gegevenscorruptie in de SRAM-modules (parameter- en programmaopslag) mogelijk.
Na elke PSU-vervanging na een harde storing, verifieer dat alle CNC-parameters intact zijn door kritieke waarden te controleren tegen de laatst bekende goede back-up voordat de machine weer in productie wordt genomen.
V4: Hoe wordt de juiste vervangende PSU-spanningswaarde voor de A16B-2203-0661 bevestigd?
De PSU is ontworpen voor het standaard FANUC controller ingangsspanningsbereik — doorgaans 200–240VAC, wat het internationale industriële voedingsspanningsbereik dekt.
De A16B-2203-0661 is een bord met vaste configuratie en vereist geen selectie van het spanningsbereik of jumper-instellingen voor verschillende voedingsspanningen binnen het ondersteunde bereik.
De ingangsspanningsspecificatie van het bord wordt bevestigd uit de productdocumentatie van FANUC of van het etiket van het originele bord.
Het voedingsaansluitschema van de CNC in de elektrische documentatie van de machine identificeert ook de ingangsspanningsspecificatie.
V5: Is de A16B-2203-0661 repareerbaar als deze is uitgevallen door een condensatorprobleem in plaats van een catastrofaal componentfalen?
Ja. Condensatorfalen is een van de meest hanteerbare reparatiescenario's voor een PSU-bord — de defecte condensatoren zijn identificeerbaar door visuele inspectie (bolle of lekkende bovenkanten), ESR-meting met een geschikte tester, of simpelweg door geplande vervanging op basis van leeftijd.
Gespecialiseerde FANUC reparatiecentra voeren deze reparatie routinematig uit met condensatoren die overeenkomen met de oorspronkelijke spanningswaarde, capaciteit, temperatuurclassificatie en fysieke afmetingen.
Een volledig gerecapte en geteste A16B-2203-0661 van een competente reparatiecentrum vertegenwoordigt een effectief en kostenefficiënt alternatief voor het verkrijgen van een nieuw of surplus bord tegen de volledige marktprijs.
