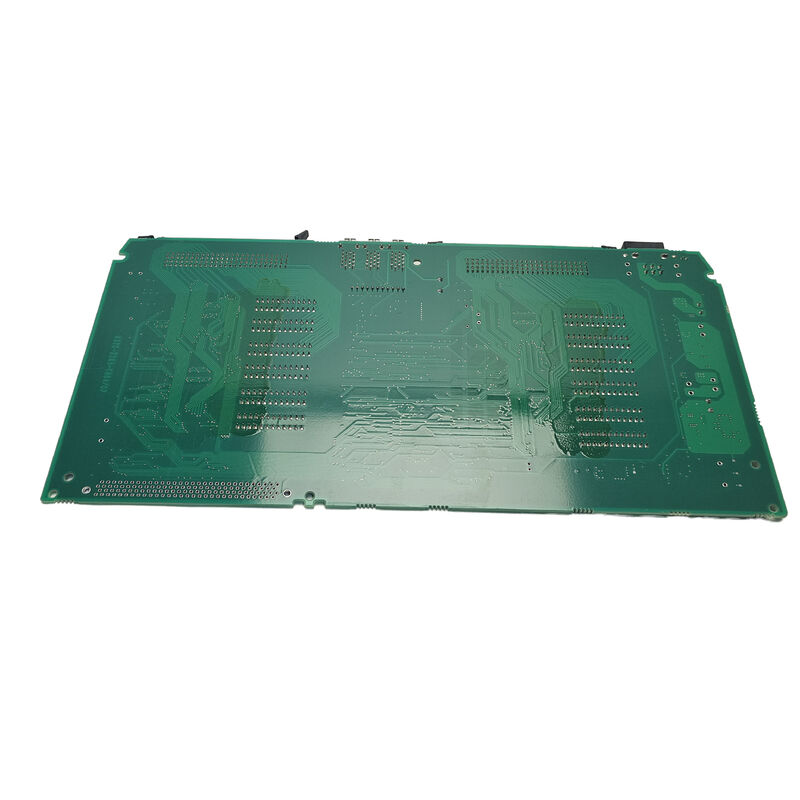

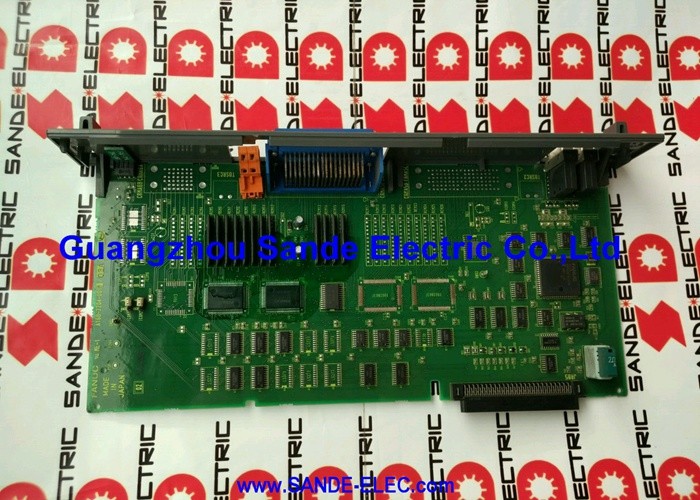

FANUC PCB BOARD A16B-2203-0671 A16B22030671 A16B-22O3-O671

A16B-2203-0671 | FANUC A16B-2203-067x Alpha-I SVM servobedradingskaart - A06B-6114-serie servodrive-PCB

A16B-2203-067x — De Alpha-I SVM servobedradingskaartfamilie

De A16B-2203-0671 behoort tot de A16B-2203-067x-reeks – een bevestigde familie van bedradingskaarten voor FANUC's Alpha-I-serie servomodules (A06B-6114-serie). De FANUC-onderhoudshandleiding B-65285EN/03 bevestigt dat dit assortiment bedradingskaarten omvat voor Alpha-I SVM (Servo Module) twee-assige en meerassige aandrijvingen:

De A16B-2203-0671 op de laagst genummerde positie van deze familie bedient een gedefinieerde SVM-aandrijfvariant binnen het A06B-6114 Alpha-I servomodulebereik.

Belangrijke productinformatie

Alpha-I SVM — Rol van bedradingskaart

In de SVM-architectuur van de FANUC Alpha-I-serie fungeert de bedradingskaart (A16B-2203-067x) als de interne signaalroutering en interface-PCB binnen de servomodulebehuizing. Het verbindt:

Vermogenstrap naar stuurkaart:Signaalpaden tussen de IGBT-vermogenstransistormodules en de FSSB-besturingskaart (Fibre-optic Servo Serial Bus) - die poortaandrijfsignalen, stroomfeedback en beveiligingssignalen transporteren.

Externe interfaceconnectoren:De externe connectorposities van de drive – voor de CNC FSSB glasvezelverbinding, encoder-feedbackkabels en I/O-signalen – worden op de bedradingskaart gemonteerd en doorgeleid.

Beveiligings- en bewakingscircuits:Thermische beveiligingssignalen van de vermogenstransistormodules en DC-busbewakingscircuits zijn via de bedradingskaart verbonden met de beveiligingslogica van de stuurkaart.

Toepassingsscenario's

A06B-6114 Fout in bedradingskaart servomodule:Een FANUC Alpha-I SVM-servomodule ontwikkelt interne signaalfouten: correcte voeding en stuurkaartfunctie, maar signaalstoringen tussen de kaarten. De bedradingskaart A16B-2203-0671 is geïdentificeerd. Vervanging herstelt de juiste signaalroutering binnen de servomodule.

Revisie servomodule:Een FANUC Alpha-I-servomodule ondergaat uitgebreid intern onderhoud. De A16B-2203-0671-bedradingsplaat is vervangen als onderdeel van de vernieuwing van de interne printplaatset.

Veelgestelde vragen

Vraag 1: Hoe bevestig ik dat A16B-2203-0671 de bedradingskaart is voor mijn Alpha-I-servomodule?

Lees het onderdeelnummer van het geïnstalleerde bordlabel in de servomodule. Als er A16B-2203-0671 staat, is dit de bevestigde vervanging. Verwijzing naar het modelnummer van de servomodule (op het naamplaatje aan de voorkant van de omvormer) en de toepasselijke PCB-toewijzingstabel van de FANUC Alpha servoversterker onderhoudshandleiding.

Vraag 2: Is de bedradingskaart (A16B-2203-0671) hetzelfde als de stuurkaart (A16B-2100-074x)?

Nee. De Alpha-I SVM bevat meerdere printplaten met verschillende functies. De bedradingskaart (A16B-2203-067x) zorgt voor de interne signaalroutering en de externe connectorinterface. De FSSB-besturingskaart (A16B-2100-074x of A16B-2101-004x) verwerkt de CNC-communicatie, snelheidslus en servobesturingsalgoritme. Beide moeten correct functioneren om de servomodule te laten werken.

Vraag 3: Welke veiligheidsmaatregelen zijn van toepassing voordat u toegang krijgt tot de bedradingskaart in een Alpha-I servomodule?

Schakel het CNC- en servosysteem volledig uit. De DC-buscondensatoren van de servomodule behouden een gevaarlijke hoge spanning nadat de netvoeding is verwijderd. Controleer of de DC-bus is ontladen tot minder dan 30 V DC met behulp van een gekalibreerde voltmeter voordat u de module opent. Volg de toepasselijke veiligheidsprocedures van de FANUC-onderhoudshandleiding voor servoversterkers.

V4: Vereist het vervangen van A16B-2203-0671 servoparameterwijzigingen?

Nee. Servoparameters bevinden zich in het hoofdparametergeheugen van de CNC. Na het plaatsen van de vervangende bedradingskaart en het opnieuw monteren van de servomodule, downloadt de CNC servoparameters naar de module tijdens de initialisatie van het inschakelen. Controleer de juiste servorespons op alle aangesloten assen voordat u terugkeert naar de productie.
