FANUC A16B-2203-0691 αi Servo Module Wiring PCB voor aiSV1-20

Overzicht

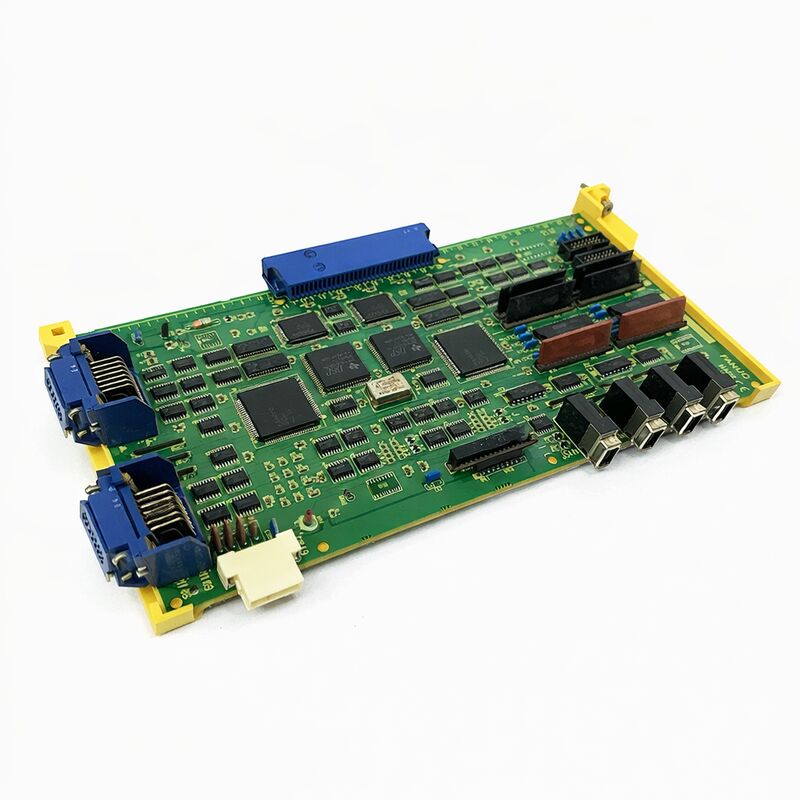

De A16B-2203-0691 is een αi servo module bedradings-printplaat gebruikt met aiSV1-20 versterker hardware. Het wordt beschreven als de printplaat die normaal gesproken is gemonteerd op enkelassige A06B-6114 αiSV-serie modules, en onderdelenkanalen identificeren het ook als een printplaat voor ALPHA-i SERVO SVM1-20I.

Dat plaatst het in de interne bedradings-/regelingssectie van de versterker in plaats van op de CNC-hoofdkaart of communicatiekaartlaag.

Deze printplaat is geen algemeen reserveonderdeel. Het behoort tot de interne structuur van de αi servo module en is gekoppeld aan de versterkerfamilie waarin het is gemonteerd. Bij onderhoudswerkzaamheden worden printplaten op deze positie gematcht op exacte versterkerrol en geïnstalleerd module type, omdat de printplaat de interne elektrische structuur van de servo-versterker ondersteunt in plaats van een brede externe controllerfunctie.

Een onderhoudshandleiding koppelt ook A16B-2203-0691 met αi SV 20 configuraties in de A06B-6117-H103 / C103 reeks, terwijl de bovengenoemde productbeschrijving het koppelt aan enkelassige A06B-6114 aiSV modules.

In de praktijk betekent dit dat het exacte geïnstalleerde versterkermodel en het printplaatlabel altijd op de hardware moeten worden gecontroleerd voordat u bestelt.

Technische gegevens

Toepassingen

Deze printplaat is geschikt voor geïnstalleerde FANUC αi servo versterkermodules die al de A16B-2203-0691 interne bedradingsprintplaatpositie gebruiken.

Het is met name relevant bij reparatie van servomodules, opknappen van printplaten en restauratie van versterkers waarbij de originele modulehardware grotendeels intact blijft, maar de interne printplaat moet worden vervangen.

Het is met name nuttig wanneer het powergedeelte en de koellichaamassemblage nog dienstig zijn, maar de interne moduleprintplaat moet worden vervangen om de originele versterkerstructuur te herstellen.

In die setting helpt het matchen van dezelfde bedradingsprintplaat om de bestaande modulearchitectuur en de gemonteerde regelkaartregeling te behouden.

Selectiegids

Bij het selecteren van A16B-2203-0691, bevestig eerst de printplaatcode rechtstreeks op de geïnstalleerde printplaat en verifieer vervolgens het versterkermodel waarin deze is gemonteerd.

Deze stap is belangrijk omdat dezelfde printplaatfamilie voorkomt op meerdere αi servo module varianten, en nabijgelegen modellen kunnen worden gebruikt op verschillende stroom- of asconfiguraties.

Controleer vervolgens de versterkerbenaming zelf.

De sterkste printplaatbeschrijving koppelt dit model aan aiSV1-20 en enkelassige A06B-6114 modules, terwijl handboekverwijzingen het ook koppelen aan αi SV 20 vermeldingen.

Dat betekent dat de meest betrouwbare selectiemethode de daadwerkelijke gemonteerde printplaatcode plus het geïnstalleerde versterkerlabel samen is.

Ten derde, bekijk de printplaatcontext binnen de module. Sommige vermeldingen geven aan dat de servomodule is uitgerust met deze bedradingsprintplaat samen met een FSSB regelkaart A16B-2101-004x, wat kan helpen bij het visueel controleren van de interne componenten van de geïnstalleerde versterker tijdens onderhoud.

Vervangingsrichtlijnen

Controleer vóór het bestellen het printplaatlabel, het versterkermodel en het exacte moduletype waarin het is geïnstalleerd. Op interne servomoduleprintplaten zijn die drie controles betrouwbaarder dan te proberen de printplaat alleen te identificeren aan de hand van een brede servofamiliebeschrijving.

Als de versterker al eerder is gerepareerd, is het ook verstandig om de huidige geïnstalleerde printplaatmarkeringen te vergelijken met de machinegegevens.

Oudere servomodules kunnen vervangende printplaten van eerdere service-werkzaamheden bevatten, dus directe hardwareverificatie is de veiligste weg.

Veelgestelde vragen

V1: Wat voor soort printplaat is A16B-2203-0691?
Het is een αi servo module bedradings-printplaat. Praktisch gezien behoort het tot de versterkermodule en ondersteunt het de interne printplaatstructuur van de servo-eenheid in plaats van te dienen als een algemene controller- of displaykaart.

V2: Waarom is “aiSV1-20” belangrijk in de beschrijving?
Omdat het de rol van de printplaat aan de versterkerzijde identificeert. Een printplaat die is gemonteerd in een aiSV1-20 module moet worden geselecteerd om dezelfde geïnstalleerde versterkerconfiguratie te behouden, niet alleen door de bredere FANUC printplaatfamilie te matchen.

V3: Waarom moet het versterkermodel worden gecontroleerd voordat u koopt?
Omdat printplaatfamilies zoals deze kunnen voorkomen op verschillende αi versterker varianten. Het exacte geïnstalleerde modulelabel helpt bevestigen of de printplaat tot dezelfde stroom-, as- en module structuur behoort die al in gebruik is.

V4: Is dit de complete servo-versterker?
Nee. Het is een printplaat gebruikt in de servo-versterkermodule, niet de volledige versterkerassemblage. Dat onderscheid is belangrijk omdat de vervanging moet overeenkomen met de interne printplaatrol binnen de bestaande versterker, niet met de hele drive als een complete eenheid.

V5: Wat moet er worden gecontroleerd voordat u koopt?
Controleer het printplaatlabel, bevestig het versterkertype en verifieer de geïnstalleerde modulecontext. Op interne versterkerprintplaten geeft die combinatie een veel veiligere match dan alleen te vertrouwen op een brede familiebeschrijving.
