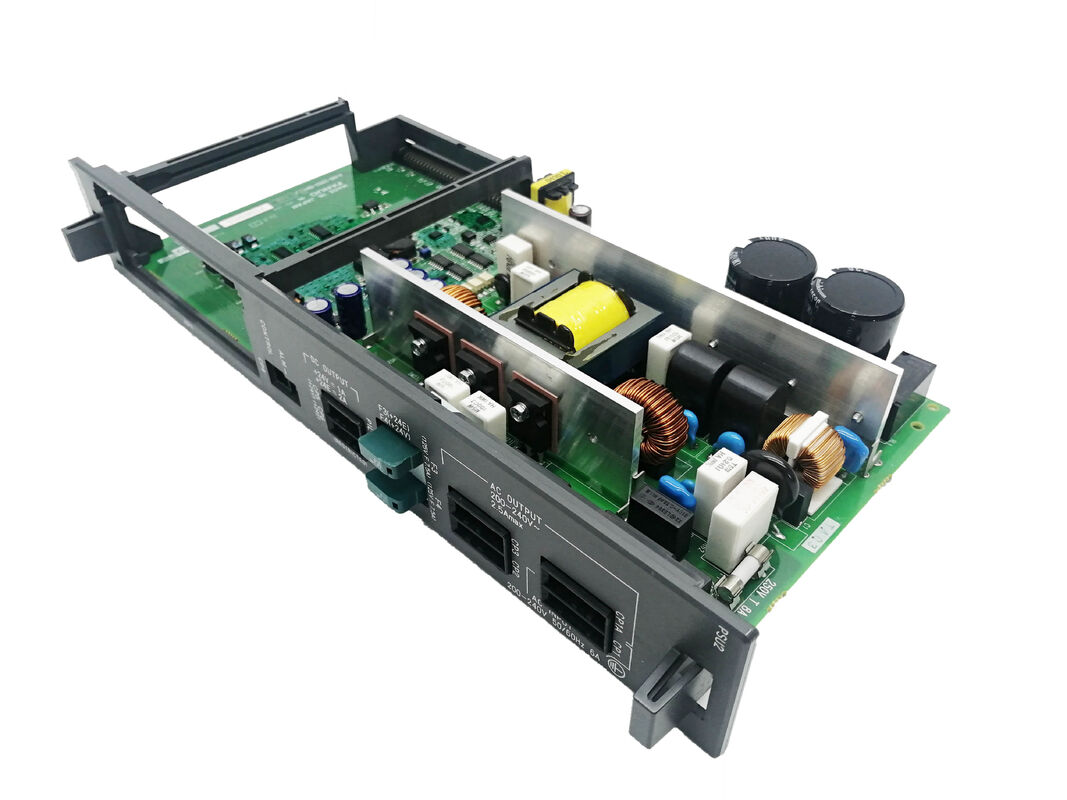

Gebruikt FANUC-bord A16B-2203-0697 A16B22030697 A16B-22O3-O697

A16B-2203-0697 | FANUC Series-16 servoversterker PCB — 1–2 kW / 1,36 kg / backplane plug-in / encoderfeedback / volledige beschermingssuite

Servoversterker-printplaat: een complete drive in één kaart

De A16B-2203-0697 is geclassificeerd als een servoversterker-PCB - niet alleen een bedradingsbord of besturingsbord, maar een complete servoversterkerfunctie in printplaatvorm. Deze op kaarten gebaseerde versterkerarchitectuur betekent dat de volledige servoaandrijving voor één as in één enkele backplane-sleuf kan worden gestoken, in plaats van een afzonderlijke modulebehuizing in beslag te nemen.

Deze aanpak is compact en geïntegreerd: het Series-16-ecosysteem herbergt de A16B-2203-0697 als een plug-in-kaart naast andere functionele kaarten in de kaarthouder van de CNC of een speciaal servokaartrek. Alle verbindingen (commando-invoer van de CNC/PMC, encoderfeedback van de servomotor en stroomuitvoer naar de motor) worden tot stand gebracht via de randconnectoren en backplane-verbindingen van de kaart.

Belangrijkste specificaties

Vermogensklasse van 1–2 kW — afgestemd op de toepassing

Het continue vermogen van 1-2 kW positioneert deze servoversterker-PCB voor:

Kleine servo-assen:Hulpmachine-assen – gereedschapsmagazijnrotatie, werkstukindexering, palletrotatie – waarbij de asmotor klein is en de continue stroomvraag bescheiden is.

Compacte werktuigmachineconfiguraties:Kleine CNC-bewerkingscentra en draaicentra waar alle asmotoren zich in het lagere vermogensniveau bevinden: het totale servovermogen van de machine ligt binnen de gecombineerde capaciteit van meerdere servokaarten van 1 à 2 kW.

Servo-assen in gespecialiseerde machinefuncties:Meetsondepositionering, incrementele indexering van de draaitafel of andere functies met gecontroleerde beweging waarbij de inschakelduur en belasting binnen het continue bereik van 1–2 kW vallen.

De korte piekoverbelasting van 150–200% levert het korte koppeloverschot dat nodig is voor asversnelling: een motor die continu op 1 kW draait, kan tijdens de acceleratiefase 1,5–2 kW produceren en vervolgens genoegen nemen met de bedrijfsbelasting van 1 kW.

Toepassingsscenario's

Serie-16 servofout hulpas:Een FANUC Series-16 CNC-machine ontwikkelt een servo-alarm op een hulpas (gereedschapsmagazijn, draaitafel of iets dergelijks). De A16B-2203-0697-versterkerprintplaat wordt geïdentificeerd als de fout. Vervanging – plug-in voor de backplane-sleuf – herstelt de as.

Onderhoud van het servosysteem van de kaartkooi:Een werktuigmachine uit de Serie 16 ondergaat een uitgebreid onderhoudsprogramma voor servoaandrijvingen. Er worden meerdere A16B-2203-0697-kaarten vervangen in het servokaartenrek van de machine om de levensduur van het complete servosysteem te resetten.

Veelgestelde vragen

Vraag 1: Wat is het verschil tussen de A16B-2203-0697 en een bedradingsbord zoals A16B-2203-0695?

A16B-2203-0695 is een bedradingsbord in een speciale behuizing van de servoversterkermodule; het is een onderdeel van een grotere, zelfstandige aandrijfeenheid. A16B-2203-0697 is een complete servoversterker-PCB die rechtstreeks op een backplane kan worden aangesloten; de volledige servoaandrijving voor één as bevindt zich op deze enkele kaart, zonder een afzonderlijke modulebehuizing.

Vraag 2: Betekent de overbelastingsgraad van 150-200% dat de motor continu kan worden overbelast?

Nee. De overbelasting van 150–200% is een korte-piekwaarde – van toepassing op de versnellingsfase van asbeweging, doorgaans gemeten in seconden. De thermische beveiliging van de versterker (en de thermische limieten van de motor zelf) voorkomen dat de versterker langer dan 100% continu blijft werken. De overbelasting maakt een acceleratiekoppel mogelijk voorbij de continue limiet zonder hardwareschade, zolang de duur van de overbelasting binnen de thermische tijdconstante van het beveiligingssysteem ligt.

V3: Is de A16B-2203-0697 specifiek voor serie 16 CNC's of is deze compatibel met serie 15 en serie 18?

De Series-16 maakt gebruik van een specifieke kaartkooi en backplane-standaard. Kaarthouders uit de Serie 15 en Serie 18 gebruiken verschillende backplane-configuraties. Controleer dit in de hardwaredocumentatie van de toepasselijke CNC voordat u A16B-2203-0697 in een niet-Serie-16-toepassing monteert.

Vraag 4: Wat gebeurt er met de servo-as als de geforceerde luchtkoeling wordt onderbroken?

De thermische beveiliging (O/T: overtemperatuur) bewaakt de temperatuur van de versterker. Als de koeling verslechtert (verstopt luchtfilter, defecte koelventilator) stijgt de temperatuur van de versterker. De thermische beveiliging schakelt de versterker uit voordat de vermogenstransistoren een kritische temperatuur bereiken, waardoor de hardware wordt beschermd ten koste van het verlies van de servo-as. Het gegenereerde servo-alarm identificeert de thermische fout.

Vraag 5: Welke meerpins-randconnectoren gebruikt A16B-2203-0697?

De configuratie met meerdere pins aan de rand is standaard voor de Series-16-kaarthouder-backplane. De connector biedt alle signaal- en stroomverbindingen van de backplane naar de kaart: besturingsvoeding, CNC/PMC-opdrachtsignalen, encoderfeedbacksignalen en motoruitgangsvermogen. De pinout van de backplane-connector wordt gedefinieerd in de FANUC Series-16 hardwareaansluitingshandleiding.
