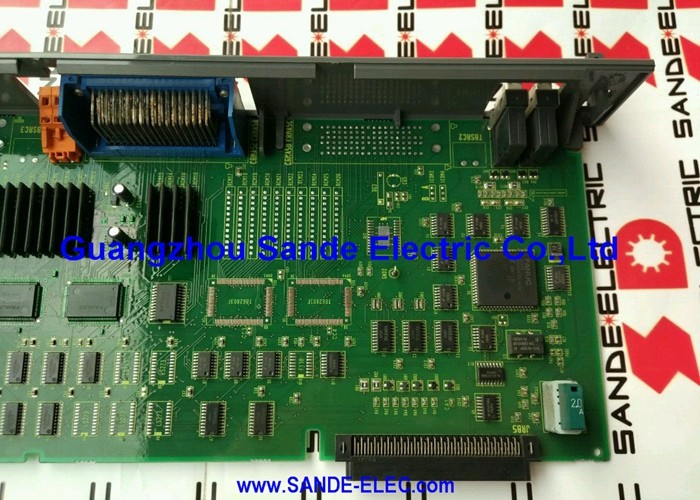

Gebruikt FANUC-bord A16B-2203-0698 A16B22030698 A16B-22O3-O698

A16B-2203-0698 ∙ FANUC αi SVM3-20/20/20i Bedradingsbord ∙ A06B-6114-H303 / Drie-assige 20A / FSSB / 200 ∙ 240VAC

SVM3 3 Servo-assen in één module

De FANUC αi SVM3-20/20/20i (A06B-6114-H303) is de drieassige variant van de αi servoversterkerfamilie.de SVM3 bedient drie servoassen vanaf één module van 60 mm breed.

De SVM3-20/20/20i bereikt dit met:

• drie onafhankelijke 20A-transistormodules (één per as)
• Gezamenlijke gelijkstroombus van het systeem PSM
• Een enkele FSSB-optische vezelverbinding van de CNC die alle drie de assen bedient via de daisy-chain
• Een interne koelventilator en een koelsink die de gecombineerde warmtebelasting verwerken

De A16B-2203-0698 bedradingsplatform is de fysieke ruggengraat van deze assemblage ∙ alle drie de motor uitgangsconnectoren, de gedeelde DC bus verbindingen, encoder feedback connectoren voor alle drie de assen,en de interface van bord tot bord met de bedieningskaart.

Belangrijkste specificaties

Interne PCB-architectuur van A06B-6114-H303

De productpagina van KFAS LLC voor A06B-6114-H303 bevat een lijst van alle interne componenten van het bord:

• A16B-2203-0698¢ Bedradingsbord (dit product)
• A20B-2100-0742¢ Controlepcb's
• A20B-2101-0042¢ aanvullende controle-PCB's
• A90L-0001-0510️ Beschermings-/poort aandrijving
• A90L-0001-0385️ Beschermings-/poort aandrijving

Het A16B-2203-0698 bedradingsbord draagt alle externe connectoren – het is waar de veldbedrading eindigt.

Toepassingsscenario's

SVM3 bedradingsbordfout:Een FANUC αi SVM3-20/20/20i-module (A06B-6114-H303) ontwikkelt storingen in alle drie de serokanalen tegelijkertijd.De interne verbindingen van de A16B-2203-0698 bedrading bord worden geïdentificeerd als de foutDe vervanging van het bord (meestal via een volledige module-uitwisseling) herstelt alle drie de servoassen.

Kleine machineconfiguratie met drie assen:Een compact CNC-bewerkingscentrum gebruikt één SVM3-20/20/20i voor het bedienen van drie assen (X, Y, Z) vanuit een enkele module, wat ruimte bespaart in de aandrijfkast in vergelijking met drie afzonderlijke SVM1-eenheden.

Veelgestelde vragen

V1: Wat is het verschil tussen A16B-2203-0698 (SVM3-20/20/20i) en A16B-2203-0680 (SVM3-20/20/40i)?

• A16B-2203-0698: Bedradingsbord voor SVM3-20/20/20i (A06B-6114-H303)
• A16B-2203-0680: Bedradingsbord voor SVM3-20/20/40i (A06B-6114-H304)

De 20/20/40-configuratie heeft één 40A-as in plaats van drie 20A-assen, waardoor een andere bedradingsplatform vereist is om de hogere stroom uitgangshardware op de derde as te plaatsen.

V2: Welke motoren wordt doorgaans aangedreven door de SVM3-20/20/20i?

Deze module "stuwt normaal gesproken de 4i/3000, 4i/4000 model Fanuc i Servo motoren aan". Dit zijn compacte αi servomotoren met een nominale stroom binnen de 6,5A continue nominale stroom per as.De SVM3-20/20/20i wordt meestal aangetroffen op compacte CNC-machines, draadwielmachines, EDM's en meerassige slijpmachines, waarbij drie kleine tot middelgrote servomotoren van één module worden aangedreven.

Vraag 3: Verplicht vervanging van A16B-2203-0698 wijzigingen van servoparameters?

De servo-parameters voor alle drie de assen liggen in het hoofdgeheugen van de CNC.de CNC herstelt de FSSB-communicatie met de module en past de bestaande drieassige parameterset toe. na vervanging op alle drie de assen lage snelheidstests uitvoeren alvorens de volledige productie te hervatten.

V4: Wat gebeurt er als de koelventilator in de SVM3-20/20/20i uitvalt?

De module bevat een interne koelventilator. Alle drie de 20A-assen delen dit enkele koelpad. Als de ventilator uitvalt, accumuleert de thermische belasting van alle drie de assen zich zonder afvoer.De thermische bescherming van de module zal de aandrijving activeren om thermische alarmen te genereren voordat de kritieke temperatuur wordt bereikt.. CNC Electronics merkt op dat de ventilator beschikbaar is als een apart onderdeel.
