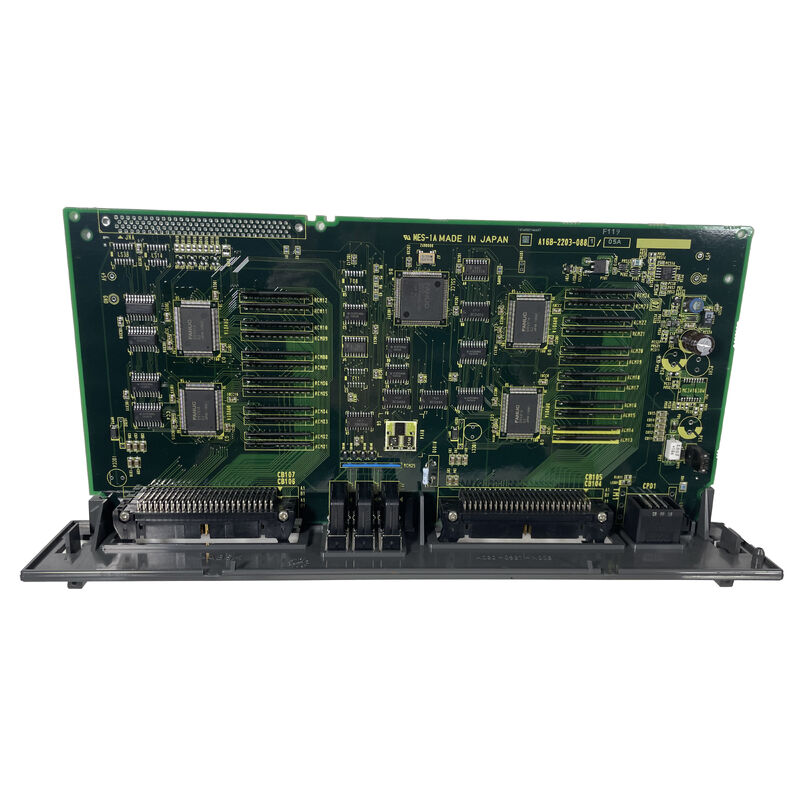

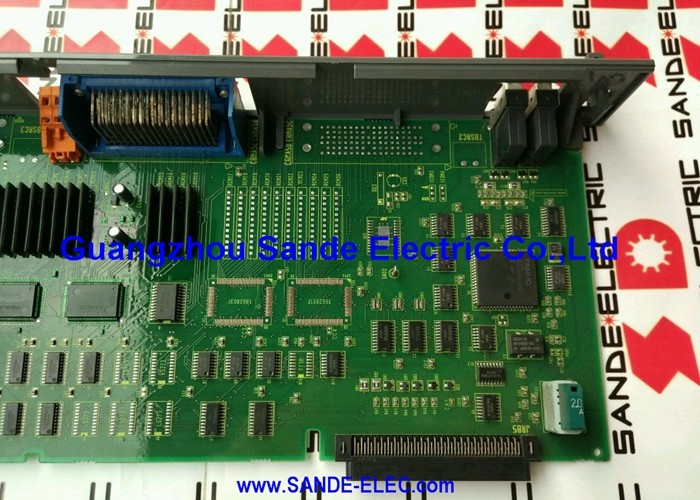

Fanuc A16B-2203-0881 Module A16B22030881 A16B-22O3-O881

A16B-2203-0881 | FANUC I/O-module PCB — 96DI / 64DO / MPG-uitgang / A02B-0309-C001 / Serie 16-C / 18-C / 21-C / 16i-TA

96 ingangen, 64 uitgangen en een MPG-poort

De A16B-2203-0881 is een I/O-kaart met veel functies. De combinatie van 96 digitale ingangen, 64 digitale uitgangen en een geïntegreerde MPG-uitgang maakt het een van de meest capabele single-board I/O-oplossingen in het FANUC CNC-ecosysteem.

Het signaalaantal van 96 DI / 64 DO komt overeen met de behoeften van een volledig uitgerust CNC-bewerkingscentrum of draaicentrum:

96 digitale ingangen:Positiesensoren en eindschakelaars voor machine-assen en opspanningen; bevestiging van hydraulische druk en stroom; positiecodering van gereedschapsmagazijnen; status van deurvergrendeling en hek; koelvloeistofsysteemsensoren; Schakelaars op het bedieningspaneel (moduskeuzetrappen, voedingsoverbruggingscontacten, functieknoppen); spiloriëntatie voltooid; bevestiging pallet vast-/ontspannen; en statussignalen van hulpmachinecircuits.

64 digitale uitgangen:Koelvloeistofpomprelais; hydraulisch systeem starten; vrijgave van de asrem; deurslot; spilstart- en richtingschakelaars; gereedschapsmagazijn aandrijving; Actuatoren voor palletwisselaars; indicatielampjes voor cyclus actief, voerstop, alarm en machinestatus; servoaandrijving inschakelen; en extra M-code relaisuitgangen.

MPG-uitvoer:De MPG-uitgang (Manual Pulse Generator) biedt de interface voor de handwiel-encoder die wordt gebruikt tijdens handmatige jog-positionering. Operators draaien aan het handwiel om de assen in kleine stappen te verplaatsen; de MPG-uitvoer levert deze positiegegevens van het handwiel aan de CNC.

Belangrijkste specificaties

Binnenin de A02B-0309-C001 I/O-eenheid

De A02B-0309-C001 is de fysieke behuizing: de I/O-eenheid die in of nabij de elektrische kast van de machine wordt gemonteerd. De printplaat A16B-2203-0881 is de actieve printplaat in deze behuizing.

De I/O-eenheid wordt aangesloten op de I/O Link-bus van de CNC. De A16B-2203-0881 beheert als I/O Link Master PCB (of aangesloten I/O-knooppunt) de bidirectionele gegevensuitwisseling:

• Lokale bedrading vanaf machineschakelaars, sensoren en actuatoren wordt aangesloten op de klemmenblokken van de I/O-eenheid
• De A16B-2203-0881 leest ingangsstatussen en schrijft uitgangsopdrachten over het 96/64 signaalcomplement
• Alle 96 DI + 64 DO + MPG-gegevensstromen tussen de A16B-2203-0881 en de PMC van de CNC in elke I/O-scancyclus

Wanneer de A16B-2203-0881 uitvalt, wordt de volledige I/O van de machine via deze eenheid verstoord: PMC-alarmen gaan af, machinesequenties stoppen en er reageren geen knoppen op het bedieningspaneel via deze kaart.

Toepassingsscenario's

Serie 16-C bewerkingscentrum I/O-fout:Een FANUC Serie 16-C CNC-bewerkingscentrum ontwikkelt PMC-alarmen die een breed scala aan machinefuncties beïnvloeden. Lokale bedradingscontroles bevestigen correcte signalen op de klemmenblokken van de I/O-unit. De printplaat A16B-2203-0881 in de A02B-0309-C001 wordt geïdentificeerd als de fout. Vervanging herstelt de volledige 96/64 I/O-functie.

Serie 21-C CNC met MPG-fout:Een handmatige tornbewerking mislukt; het draaien van het handwiel veroorzaakt geen asbeweging. De MPG-uitgang op de A16B-2203-0881 wordt geïdentificeerd als de fout. Vervanging herstelt de werking van het handwiel naast alle 96/64 machine-I/O.

Veelgestelde vragen

Vraag 1: Is A16B-2203-0881 compatibel met zowel de Series 16-C/18-C/21-C als de Series 16i-TA?

De A16B-2203-0881 voor FANUC-serie 16-C, 18-C en 21-C. De IndiaMART-lijst vermeldt ook Series 16i-TA. De I/O-eenheid A02B-0309-C001 werd in deze CNC-generaties gebruikt en de A16B-2203-0881 is de gespecificeerde PCB in deze eenheid voor deze systemen.

V2: Zijn er voor het vervangen van A16B-2203-0881 PMC-programmawijzigingen nodig?

Nee. Het PMC-programma adresseert I/O via I/O Link-adres. Door de A16B-2203-0881 te vervangen door een correct geïnstalleerde vervanging op hetzelfde I/O Link-adres, wordt de I/O-communicatie hersteld zonder enige wijziging van het PMC-programma. Controleer alle 96/64 I/O- en MPG-functies na montage voordat u terugkeert naar productie.

V3: Welke alarmcodes duiden op een storing in de A16B-2203-0881?

Communicatiefouten in de I/O-link, PMC-alarmen die verwijzen naar het adresbereik dat is toegewezen aan de A02B-0309-C001-unit, en sporadische of totale I/O-storingen die niet te wijten zijn aan lokale bedradingsfouten, geven aan dat de A16B-2203-0881 mogelijk defect is. Controleer de integriteit van de veldbedrading over alle klemmenblokken voordat u concludeert dat de kaart defect is.

V4: Wat is de maximale hoogteclassificatie voor A16B-2203-0881?

De A16B-2203-0881 is geschikt voor gebruik tot een hoogte van 1.000 meter. Boven de 1.000 meter heeft een verminderde luchtdichtheid invloed op de thermische prestaties van elektronische componenten. Voor CNC-installaties boven deze hoogte bevestigt u de geschiktheid met de technische documentatie van FANUC of past u aanvullende koelingsmaatregelen toe.
