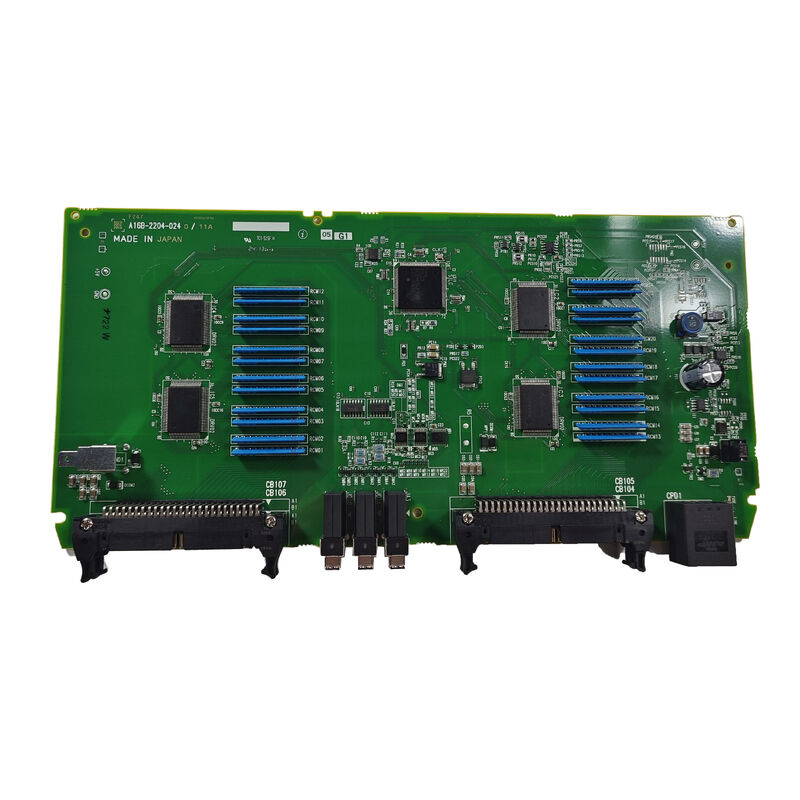

GEBRUIKT FANUC BOARD A16B-2204-0240 A16B22040240 A16B-22O4-O24O

A16B-2204-0240 ∙ FANUC I/O PCB ∙ A02B-0319-C001 / Input/Output Interface / 0i-D CNC Systems / A16B-2204-serie

A02B-0319-C001 De I/O-eenheid en de interne PCB

De A02B-0319-C001 is de volledige I/O-eenheid ∙ een ingebouwde assemblage die de digitale invoer- en uitvoerinterface tussen de FANUC CNC en de veldtoestellen van de werktuigmachine biedt.De A16B-2204-0240 is het actieve PCB in deze eenheid.

Het voorvoegsel A02B-0319 identificeert deze I/O-eenheid als behorend tot de serie 0i-D-generatie FANUC CNC-hardware.

Binnen de eenheid A02B-0319-C001:

• Veldbedrading van machine sensoren, schakelaars en actuatoren eindigt bij de eindblokken van de eenheid
• De A16B-2204-0240 PCB ontvangt invoersignalen van deze terminal blokken en schrijft output opdrachten aan hen
• I/O-gegevensstromen tussen de A16B-2204-0240 en het PMC van de 0i-D CNC via de seriebus van de I/O Link

Belangrijkste productinformatie

Rol van I/O-bord in 0i-D CNC-systemen

De FANUC-serie 0i-D (0i Model D) is een gevestigd CNC-platform voor algemene werktuigmachines.De I/O-architectuur maakt gebruik van de I/O Link-bus om het PMC van de CNC te verbinden met externe I/O-eenheden zoals de A02B-0319-C001. Elke I/O-eenheid verbindt zich met de I/O-link als een slavenknooppunt, rapporteert invoerstatus en accepteert uitvoeropdrachten van de PMC-master in de CNC.

De rol van de A16B-2204-0240 in deze architectuur:

Invoer scannen:Elke PMC-scancyclus, de A16B-2204-0240 leest alle input terminal toestanden en doorstuurt ze naar de CNC via I / O Link.en encoder signalen verbonden met de ingangsterminals van het apparaat alle bereiken de PMC door middel van dit bord.

Vermogen om te rijden:Elke PMC-scancyclus schrijft de CNC uitgangscommando's via I/O Link naar de A16B-2204-0240, die de uitgangsterminals dienovereenkomstig aandrijft.met een vermogen van niet meer dan 50 W.

Wanneer de A16B-2204-0240 uitvalt, stopt de gehele I/O-eenheid met reageren op het PMC-alarmvuur en stoppen alle machinefuncties die door deze I/O-eenheid worden bestuurd.

Toepassingsscenario's

0i-D I/O-eenheid PCB fout:Een FANUC 0i-D CNC-bewerkingscentrum ontwikkelt I/O-link alarmen die specifiek zijn voor het adres van de A02B-0319-C001-eenheid.De A16B-2204-0240 PCB wordt geïdentificeerd als de foutVervanging herstelt volledige I/O-functie.

Invoer/uitvoer eenheid:Een 0i-D CNC-systeem ondergaat een uitgebreid onderhoudsoverzicht. De A16B-2204-0240 wordt vervangen als onderdeel van een systematische kaartvernieuwing voor de I/O-eenheid.

Veelgestelde vragen

V1: Wat onderscheidt de A02B-0319-C001 (0i-D-eenheid) van de A02B-0309-C001 (0i-C-eenheid)?

Het voorvoegsel A02B-0319 identificeert 0i-D generatie hardware; A02B-0309 identificeert 0i-C generatie. Het A16B-2204-0240 is gespecificeerd voor A02B-0319-C001 (0i-D).dient A02B-0309-C001 (voor 0i-C/serie 16-C-systemen)Dit zijn verschillende generaties hardware en de boards zijn niet uitwisselbaar.

Vraag 2: Is het vervangen van A16B-2204-0240 vereist PMC parameter of programma wijzigingen?

Nee, het PMC-programma richt zich op I/O via het I/O-linkadres, niet via de board-identiteit.Het vervangen van de A16B-2204-0240 door een identiek geconfigureerd bord op hetzelfde I/O-adres herstelt volledige I/O-communicatie zonder PMC-wijzigingen.

V3: Hoeveel DI- en DO-punten biedt de A16B-2204-0240?

De DI/DO-telling van de A16B-2204-0240 wordt bepaald door het ontwerp van de I/O-eenheid voor de A02B-0319-C001.Bevestig het exacte aantal I/O's aan de hand van de FANUC 0i-D-hardwareverbindingshandleiding of de specificaties A02B-0319-C001.Het DI/DO-complement varieert tussen verschillende I/O-eenheidsvarianten binnen de 0i-D-familie.

V4: Welk adres van het I/O-linkknooppunt wordt toegewezen aan de eenheid A02B-0319-C001?

Het I/O-Link-adres wordt tijdens de CNC-installatie geconfigureerd en gedocumenteerd in de elektrische specificaties van de machine.de toewijzing van het adres van het I/O-knooppunt moet overeenkomen met het adres van het oorspronkelijke bord om ervoor te zorgen dat het PMC de I/O van deze eenheid blijft adresseren op dezelfde adressen die hij altijd heeft gebruikt..
