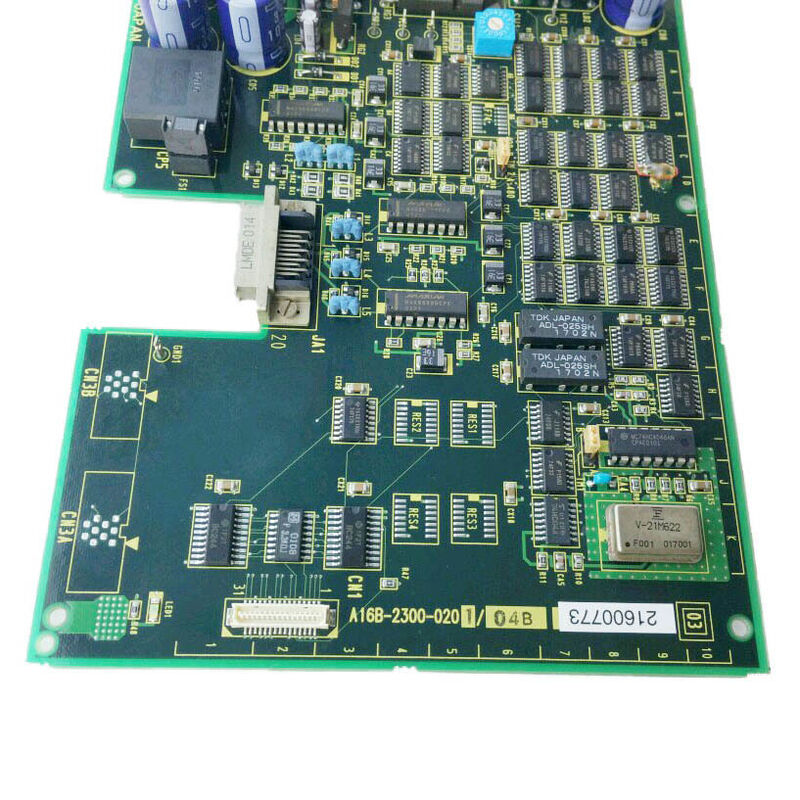

GEBRUIKT FANUC BOARD A16B-2300-0201 A16B-23OO-O2O1 A16B23000201

A16B-2300-0201 ∙ FANUC 8,4 inch kleur LCD Control PCB ∙ Kleur Display Driver / CNC Operator Interface / A16B-2300 serie

Kleuren-LCD-scherm

De overgang van monochrome CRT-displays naar kleuren-LCD in FANUC CNC-operatorinterfaces bracht tastbare operationele verbeteringen:

Kleurverschil:Statusinformatie, alarmmeldingen, gereedschapspadgrafieken en programma-inhoud kunnen allemaal kleurencodering gebruiken.Alarmmeldingen in het roodDe normale status wordt in groen weergegeven.

Geen geometrische vervorming:CRT-displays ontwikkelen met de tijd een vervorming van de loop en het speld met de afbuigingsspoel.LCD-panelen behouden gedurende hun gehele levensduur geometrische nauwkeurigheid. Het weergegeven raster is na tien jaar net zo vierkant als op de eerste dag.

Consistentie van het achterlicht:Terwijl de lichtsterkte van CRT-fosfor afneemt na jaren van gebruik, behouden LCD-achterlichten hun lichtsterkte tot het einde van de levensduur en falen dan abrupter waardoor de levensduur van de achterlicht meer voorspelbaar is.

Compacte diepte:LCD-panelen zijn fysiek dun in vergelijking met de diepe CRT-buisassemblage.

De A16B-2300-0201 stuurt dit 8,4 inch kleuren LCD-scherm aan, dat alle besturingsfuncties biedt die de kleurrijke, grafische CNC-interface van de operator produceren.

Belangrijkste specificaties

LCD-controle-PCB-functies

De A16B-2300-0201 vervult verschillende functies tegelijkertijd om het beeld te produceren:

Video-signaalontvangst en -omzetting:Ontvangt het video-uitgangssignaal van de CNC en zet het om in het formaat dat vereist is door het 8,4 inch kleur LCD-paneel

Kleurbeheer:Genereert de driekanaals RGB-uitgang (rood/groen/blauw) naar het kleurfilterarray van het LCD-scherm, waardoor het volledige kleurengamma wordt geproduceerd dat nodig is voor heldere, leesbare kleuren.

Toontijd:Genereert de horizontale synchronisatie, verticale synchronisatie en pixelkloksignalen die het scannen van het LCD-paneel synchroniseren met de video-inhoud.

Controle van achterlicht:Beheert het CCFL- of LED-achterlichtcircuit, regelt de helderheid en regelt de aan- en uitschakelsequentie voor het verlichtingssysteem van het paneel.

Wanneer de A16B-2300-0201 uitvalt, wordt het scherm donker of toont het beschadigde kleurgehalte

Toepassingsscenario's

Versuim met het weergeven van kleuren op compacte CNC:Een FANUC CNC-systeem met een 8,4 inch kleuren bedieningspaneel verliest zijn scherm. De CNC blijft programma's uitvoeren en normaal reageren op I/O, waardoor de belangrijkste CNC-platform intact is.De A16B-2300-0201 kleuren LCD-besturings-PCB wordt geïdentificeerd als de foutVervanging herstelt het kleurenbeeld.

Toon kleurcorruptie:Na bevestiging dat het LCD-paneel zelf onbeschadigd is, wordt de kleursignaalgeneratie van het A16B-2300-0201 PCB geïdentificeerd als de fout.

Veelgestelde vragen

V1: Is na montage een configuratie vereist voor A16B-2300-0201?

Nee, het LCD-besturingspcb is een hardware-component ∙ het genereert displaysignalen op basis van de video-invoer die het ontvangt van de CNC.Er is geen softwareconfiguratie of veranderingen in parameters vereist na de montageHet scherm moet onmiddellijk hersteld worden.

Vraag 2: Kan de A16B-2300-0201 een 9,5- of 10,4-inch LCD-paneel bedienen?

De A16B-2300-0201 is speciaal gekalibreerd voor 8,4 inch kleur LCD-panelen.Gebruik dit bord met een 9Voor deze grotere afmetingen, gebruik de A16B-2300-0081 (9,5 inch) of A16B-2300-0085 (10,4 inch) respectievelijk.

V3: Wat is de "MMCIV" genoemd in A16B-2300-0081 (de 9,5 inch variant)?

MMCIV staat voor Multimedia Card IV, een extra geïntegreerde functie op de 9,5-inch variant die multimedia-mogelijkheden biedt die verder gaan dan de basiskleur LCD-besturing.Of de A16B-2300-0201 MMCIV of een gelijkwaardige functie bevat, wordt bepaald door de specifieke 8.4 inch CNC-operatorpaneelconfiguratie die het bedient.

V4: Hoe onderscheid ik een A16B-2300-0201 uitval van een uitval van een 8,4 inch LCD-paneel?

Een mislukte A16B-2300-0201-besturings-PCB veroorzaakt doorgaans: volledig lege weergave ondanks bevestigde intacte achtergrondverlichting; beschadigd kleursignaal (verkeerde kleuren over het hele scherm);of verlies van video-synchronisatie (rollend of onstabiel beeld)Bij een storing van een LCD-paneel blijkt meestal: fysieke schade aan het paneeloppervlak, gedeeltelijke storing van het beeldscherm (doode zones of vastgezette pixels) of een verslechterde beeldkwaliteit die beperkt is tot specifieke delen van het paneel.Inwisselen van een bekende goede A16B-2300-0201 PCB om te bevestigen of de fout is in het bedieningspaneel of het paneel.
