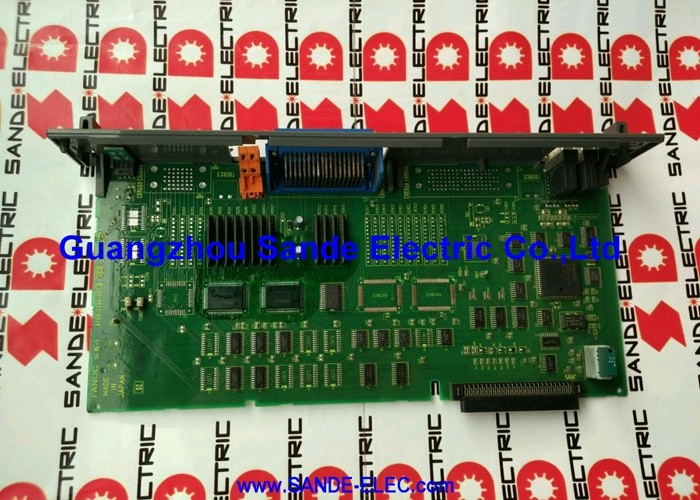

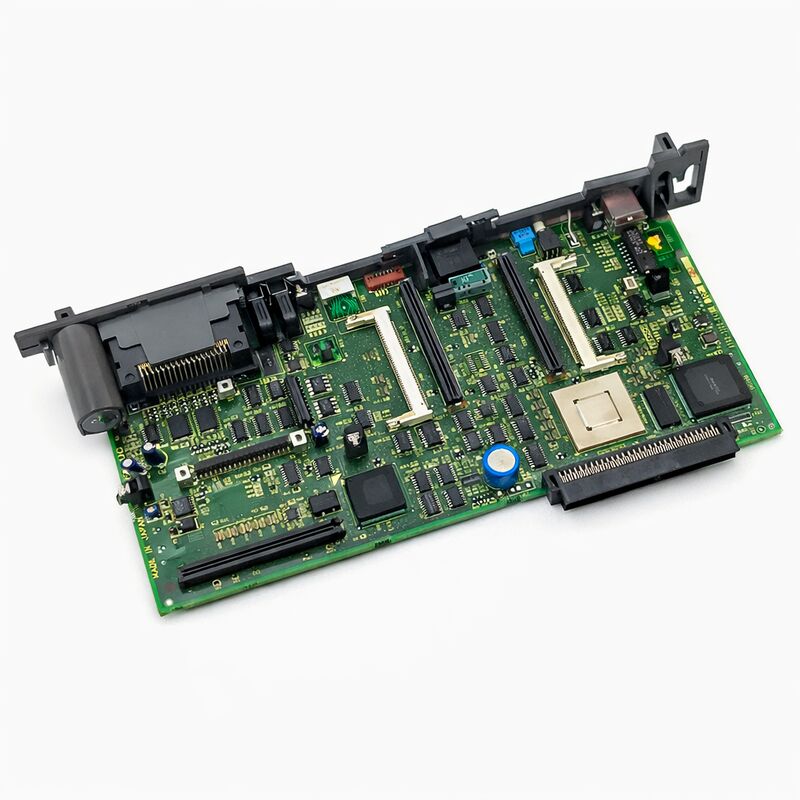

Gebruikt FANUC-bord A16B-3200-0325 A16B32000325 A16B-32OO-O325

FANUC A16B-3200-0325∙ Serie 18i-A / 180i-A Stand-alone Main CPU PCB 18i-MA / 18i-TA / 180i-MA / 180i-TA

De achtergrond van een 18i-A zelfstandige besturing

De A16B-3200-0325 is de belangrijkste CPU-PCB voor de FANUC-series 18i-A en 180i-A CNC-controllers in de standalone configuratie.de CNC-elektronica is in een aparte kast van het bedieningspaneel geplaatstDeze hoofdPCB is het achtervlak van de besturingsruimte – het bord waarop CPU-processorkarten, FSSB-servocommunicatiemodules, grafische kaarten, FROM/SRAM-geheugenmodules,en optie boards zijn gemonteerdAls dit bord faalt, faalt de hele besturing ermee.

De 18i/180i Model A was FANUC's midden- tot hoge prestaties i-serie CNC-platform, ingezet in bewerkingscentra, draaicentrums en samengestelde machine-gereedschappen uit de jaren 1990 en 2000.Veel van deze machines blijven in actieve productieDe 180i-A-variant voegt Open CNC-functionaliteit toe, een Windows-gebaseerde pc-omgeving die samen met de CNC-kernel wordt uitgevoerd, voor aangepaste gebruikersinterfaces en toepassingen voor gegevensbeheer.Zowel 18i-A als 180i-A gebruiken de A16B-3200-0325 als hun hoofdbordDe verschillen tussen hen zijn in de software en de geïnstalleerde pc-hardware, niet in dit PCB.

De stand-alone architectuur biedt plaats aan meer plug-in-slots dan FANUC's LCD-montageontwerpen, waardoor het de configuratie is die wordt gebruikt voor toepassingen met een hogere optiebelasting.

Belangrijkste specificaties

Critisch: Model A is niet Model B

De A16B-3200-0325 is het Model A hoofdbord.Model A- en Model B-plug-in-boards zijn niet uitwisselbaar. Bevestig de generatie van het model op het etiket van het geïnstalleerde bord en in de documentatie van de machine voordat u een vervanging bestelt.

Verkrijgbaar zonder aansluitplaten

De A16B-3200-0325 is alleen het hoofdbord. CPU-processorkarten, FSSB-modules, grafische kaarten, FROM/SRAM-geheugen en DRAM-modules zijn elk afzonderlijke componenten met hun eigen onderdelenummers.Bij vervanging van dit hoofdbordAls de gebeurtenis die het hoofdbord heeft kapotgemaakt, ook de plug-in boards heeft beschadigd, kan het gebruik van de plug-in boards van de oorspronkelijke bediening doorgaans worden overgebracht naar de vervanging, mits ze onbeschadigd zijn.zij moeten afzonderlijk worden aangekocht.

Veelgestelde vragen

V1: Alle LED's op het hoofdbord zijn uitgeschakeld bij het opstarten. Is het hoofdbord defect?

De stand-alone behuizing bevat een speciale stroomvoorziening (5V / 24V) die het hoofd PCB voedt.Een mislukte voeding produceert hetzelfde nul-LED-symptoom voor een fractie van de kosten van de vervanging van het hoofdbord. Controleer eerst de ingangs- en uitgangsspanning van de voedingsvoorziening. Pas nadat de voedingsvoorziening correct is en de LED's uitgeschakeld blijven, moet het hoofdbord als defect worden beschouwd.

Vraag 2: De bediening bereikt het opstartscherm van FANUC, maar stopt en gaat niet verder met de normale werking.

Boot-scherm-stalling op 18i-A-systemen is meestal een FROM- of SRAM-moduleprobleem: beschadigde FROM-inhoud, onleesbare FROM-module of ongeldige SRAM-parameters.Toegang tot het opstartmenu en controleer de status van de FROM module. Probeer een FROM-verificatie vanaf het opstartscherm. Als de FROM-controle mislukt, moet de FROM-module worden aangepakt voordat de normale werking kan worden hervat dit is een probleem met het plug-inbord, geen probleem met het hoofdbord.

V3: Kunnen plug-in boards van een 18i-B-systeem (model B) in de A16B-3200-0325 worden gebruikt?

Model A- en Model B-plug-in boards zijn niet uitwisselbaar.Gebruik alleen model A compatibele plug-in boards met de A16B-3200-0325. Identificeer compatibele boards uit de lijst van originele onderdelen van de machine of uit de etiketten op de momenteel geïnstalleerde boards.

V4: Na vervanging van het hoofdbord worden de parameters automatisch overgedragen van de aansluitplaten?

Als de SRAM-module intact is en naar de vervangende hoofdplatform is overgebracht,zijn de opgeslagen parameters na de uitwisseling beschikbaar vooropgesteld dat de back-upbatterij de gegevens gedurende de periode van uitschakeling tijdens de reparatie heeft bewaardControleer altijd de toestand van de SRAM-batterij en bevestig dat alle parameters correct en volledig zijn voordat u de machine weer in productie brengt.

V5: De machine is een 18i-MA. Is de A16B-3200-0325 ook geschikt voor de 18i-TA en 180i varianten?

De A16B-3200-0325 is het hoofdbord voor de volledige serie 18i-A / 180i-A-platform: 18i-MA, 18i-TA, 180i-MA, 180i-TA, en andere subvarianten in de Model A-generatie.De verschillen tussen de subtypen bewerkingscentrum (MA) en draaicentrum (TA) liggen in de softwareconfiguratie en parameters, niet in de mainboard hardware zelf.
