| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A16B-3200-0425 |
Deelnummer:A16B-3200-0425
Vervaardiger:FANUC Corporation (Japan)
Productsoort:Hoofd CPU PCB (afzonderlijk / zelfstandig)
Boardserie:A16B-3200
Beschrijving:PCB F21i-B DPL gescheiden hoofdcpu
Compatibele systemen:FANUC-series 21i-B CNC-controllers
Toepassing:Centrale verwerkingsplatform voor CNC van de serie 21i-B

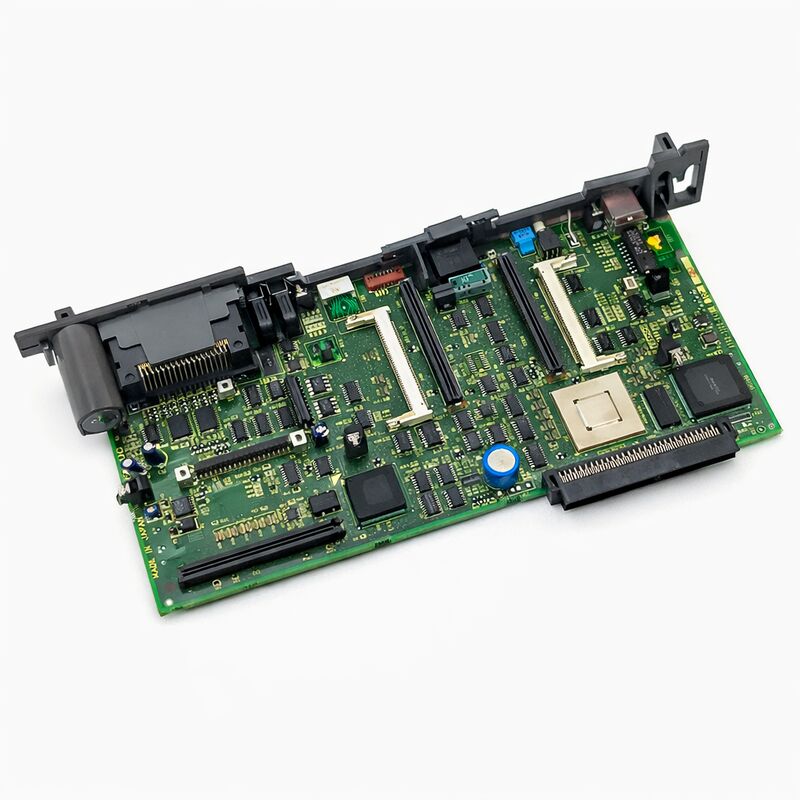

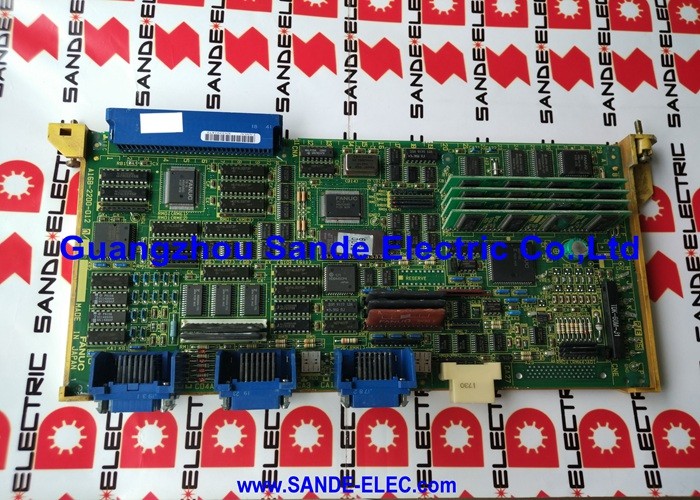

De A16B-3200-0425 is de belangrijkste CPU-PCB voor de FANUC-serie 21i-B CNC ′′ de "F21i-B DPL Separate Main CPU" die fungeert als de centrale verwerkingskern van de 21i-B-controller.
De 21i-B is FANUC's compacte, kosteneffectieve CNC-platform van de i-serie.gepositioneerd voor kleine tot middelgrote werktuigen waarbij de volledige capaciteit van de 16i of 18i niet vereist is, maar de hoge betrouwbaarheid en bewerkingsprestaties van de i-seriearchitectuur gewenst zijn.
The "separate" designation in the board's description indicates this is the standalone main CPU board — a distinct board design from the display-integrated versions where the CPU and display electronics share a single PCB.
In de DPL (Display) afzonderlijke configuratie verwerkt de hoofdcpu-kaart alle controllerverwerking onafhankelijk en verbindt deze met de display-eenheid via gedefinieerde interfaceverbindingen.
Deze scheiding vereenvoudigt de vervanging: het CPU-bord kan onafhankelijk van de display-hardware worden vervangen.
De A16B-3200-serie is FANUC's familie van hoofdcpu-boards die meerdere generaties i-serie CNC- en robotcontrollers omvatten.
Binnen deze familie is de A16B-3200-0425 specifiek voor het 21i-B-platform. Het is het bord dat de besturingssoftware van de CNC uitvoert, de PMC-ladderlogic uitvoert, geheugen en I / O-interfaces beheert,en coördineert alle functies van de controller via de backplane.
| Parameter | Waarde |
|---|---|
| Deelnummer | A16B-3200-0425 |
| Vervaardiging | FANUC Corporation |
| Productsoort | Hoofdcpu-PCB (afzonderlijk) |
| Boardseries | A16B-3200 |
| Beschrijving | F21i-B DPL gescheiden hoofdcpu |
| Compatibele systemen | FANUC serie 21i-B CNC |
| Toepassing | Verwerking van kerncontrollers |
| Oorsprong | Japan |
| Werktemperatuur | 0 45°C |
| Bergingstemperatuur | -20 60°C |
| Beschikbaar | Nieuw (overschot) / vernieuwd / gerepareerd |
De FANUC-serie 21i-B maakt deel uit van de generatie i-B-serie de tweede iteratie van de i-serie-architectuur die op de oorspronkelijke i-A-modellen volgde.
De aanduiding 21i duidt op het compacte platform van FANUC van de i-serie,geoptimaliseerd voor werktuigmachines die de kwaliteit en betrouwbaarheid van de i-serie vereisen, maar die kunnen werken binnen een kleiner aantal assen en een kleinere reeks functies in vergelijking met de 16i en 18i.
De 21i-B bedient draaibankjes, kleine tot middelgrote bewerkingscentra en multifunctionele machines waarbij de typische configuratie twee tot vier gecontroleerde assen omvat.
De programmeringsomgeving van de controller standard G-code, FANUC macro B en de vertrouwde gebruikersinterface is identiek aan de grotere platforms van de i-serie,ervoor te zorgen dat onderdeelprogramma's en gebruikersprocedures zonder heropleiding tussen machines worden overgedragen.
Het hoofdcpu-bord is het meest kritische component in deze controller.
Alles wat de controller doet, motorinterpolatie, PMC-uitvoering, reactie van het bedieningspaneel, toegang tot programma's, communicatie met servoversterkers stroomt door dit bord.De besturing werkt niet., en de machine die het bestuurt stopt volledig.
De aanduiding "DPL Separate" geeft een belangrijk onderscheid over de architectuur van dit bord.de CPU-elektronica en de display-besturingselektronica werden gecombineerd op een enkel moederbord.
Het displaypaneel is rechtstreeks verbonden met dit gecombineerde bord.
Het afzonderlijke ontwerp houdt de CPU-verwerking op het ene bord en de display-interface op het andere.
Dit heeft praktische onderhoudsvoordelen. Als de display-elektronica faalt, hoeft het CPU-bord niet te worden vervangen en vice versa.
Als het CPU-bord uitvalt terwijl het scherm werkt, wordt alleen het CPU-bord vervangen.
Deze gerichte reparatiepraktijk vermindert zowel de kosten als de tijd die nodig is om de machine weer in gebruik te krijgen.
Het maakt ook verschillende weergaveconfiguraties met hetzelfde CPU-bord mogelijk. De 21i-B met verschillende weergavegroottes of -types kan hetzelfde hoofd CPU-bord gebruiken.met slechts de onderdelen van de scherminterface die verschillen.
Het vervangen van de A16B-3200-0425 vereist een dataherstelprocedure na de hardwarewijziging.Het nieuwe CPU-bord begint met zijn FROM die de fabriekssoftware bevat, de CNC-besturingssysteemversie die geschikt is voor de 21i-B.
Maar de machine-specifieke gegevens ∙ alle parameters die bepalen hoe de controller zich gedraagt voor deze specifieke machine, het PMC ladder programma dat de automatiseringslogic van de machine implementeert,en de opgeslagen onderdeel programma's moeten worden hersteld van back-up.
FANUC-controllers bieden back-upfuncties via het opstartmenu en via de gegevens-I/O-functies van de CNC.
De back-up moet CNC-parameters, PMC-parameters, PMC-laddergegevens, pitchfoutcompensatiegegevens en alle opgeslagen programma's bevatten.
Met een volledige back-up beschikbaar, is het herstel van gegevens na vervanging van het bord een gedefinieerd proces.
Zonder een back-up,het herstel van de machine tot zijn oorspronkelijke staat vereist het opnieuw opbouwen van de parameters die zijn ingesteld uit de documentatie een tijdrovend proces dat een grondige kennis van de configuratie van de machine vereist.
Voordat wordt geconcludeerd dat de A16B-3200-0425 heeft gefaald, wordt door middel van een gestructureerde diagnostische controle vastgesteld of de storing werkelijk in het hoofdcpu-bord of in een aangesloten onderdeel zit.De stroomtoevoerspanningen naar het bord moeten binnen de specificatie liggen. Een mislukte stroomtoevoer veroorzaakt vaak CPU-bordachtige symptomen..
De plaats van de aansluiting moet worden bevestigd. Een gedeeltelijk ontkoppelde achterste aansluiting kan ervoor zorgen dat de buscommunicatie van het CPU-bord mislukt zonder dat er een fout is in het bord zelf.De op het bord gemonteerde FROM/SRAM-geheugenmodules moeten worden gecontroleerd op zitplaatsen..
Als de regelaar bij aansteken een alarm produceert dat een specifiek functiegebied identificeert, wordt die functie in de alarmcodedocumentatie naar het bijbehorende bord gekoppeld.
Een CPU-bordfout veroorzaakt doorgaans alarmen die elke opstartvooruitgang voorkomen. De controller kan zijn zelfcontrole niet voltooien en toont een foutcode in het begin.
V1: De 21i-B-controller geeft een RAM-fout alarmbel bij aansteken na een stroomstoring. Is de A16B-3200-0425 de oorzaak?
Een RAM-fout na een stroomstoring geeft meestal aan dat SRAM-gegevensverlies als gevolg van batterijuitputting is ontstaan. De batterij die parameterdata bewaart tijdens het uitschakelen is leeg.Dit is een batterijfalen.Niet een CPU-bordfout.
Controleer de batterijspanning en vervang als deze onder de retentiedrempel ligt.
Alleen indien het alarm na vervanging van de batterij en herstel van de parameters aanhoudt, moet de CPU-kaart worden verdacht.
V2: Na een bliksemslag wordt de 21i-B-controller helemaal niet ingeschakeld. Er gaan geen LED's aan op het hoofdcpu-bord. Is het bord beschadigd?
Controleer eerst de stroomvoorziening van de controller.
Als de voeding niet de juiste spanningen levert aan het CPU-bord, zal het bord geen tekenen van leven vertonen, zelfs als het bord zelf onbeschadigd is.
Meten van de voedingsspanningen bij de stroominvoer van het bord voordat concludeert dat het bord is de fout.
V3: Een vervangende A16B-3200-0425 is geïnstalleerd en de controller start nu, maar verschillende machinefuncties gedragen zich niet correct. Parameters zijn hersteld uit back-up. Wat moet worden gecontroleerd?
Incorrect machine behaviour after parameter restore suggests either the backup was incomplete (some parameter groups were not captured) or the FROM software version on the replacement board differs from the original.
Een andere FROM-versie kan standaardparameters hebben die sommige herstelde waarden overschrijven, of sommige parameterwaarden anders interpreteren.
Vergelijk de FROM-versie op het vervangingsbord met de originele.
V4: De machine bevindt zich in een afgelegen fabriek zonder onmiddellijke FANUC-ondersteuning.
Het is lastig om een CPU-bordfout te bevestigen zonder vervangende boards.Controleer de LED-indicatoren van het bord de meeste FANUC CPU-boards hebben diagnostische LED's die het stadium waar het opstarten faalt weergeven.
Vergeleken de LED-toestanden en alarmcodes met de onderhoudshandleiding van de regelaar.
De diagnostische stroomdiagrammen van de onderhoudshandleiding voor storingen van de CPU-platforms zijn de meest betrouwbare gids voor de diagnose op afstand.
V5: Is de A16B-3200-0425 compatibel met alle controllers van de serie 16i of 18i, of is deze specifiek voor de 21i-B?
De A16B-3200-0425 wordt specifiek beschreven als de F21i-B DPL Separate Main CPU.
De 16i, 18i en 21i maken gebruik van verschillende belangrijkste CPU-boardspecificaties binnen de A16B-3200-serie de elektrische architectuur, software-interface,en perifere connectiviteit verschillen tussen deze controller families.
De A16B-3200-0425 is niet compatibel met 16i of 18i controllers.
