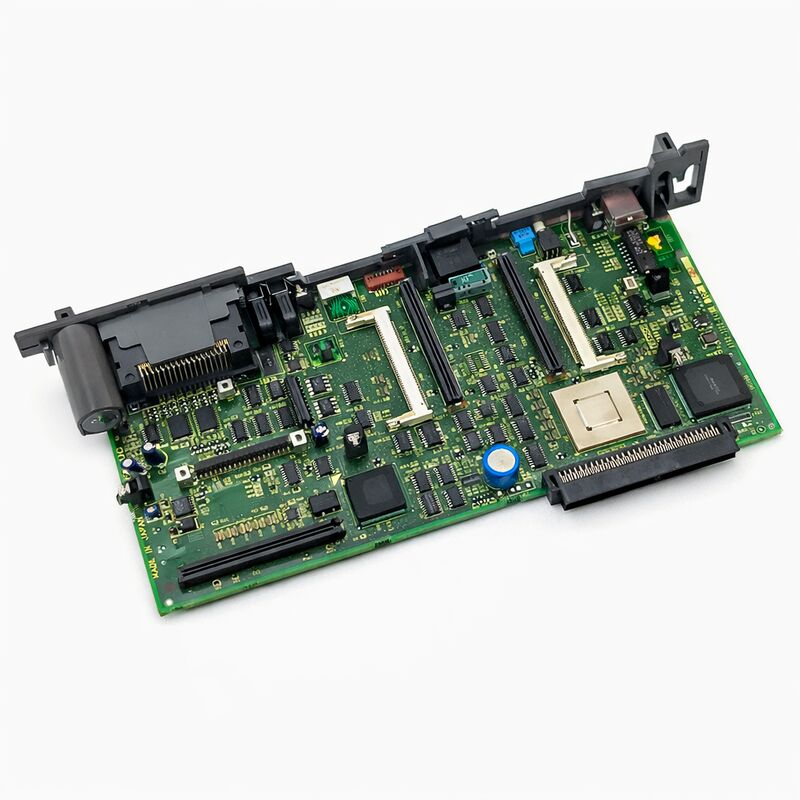

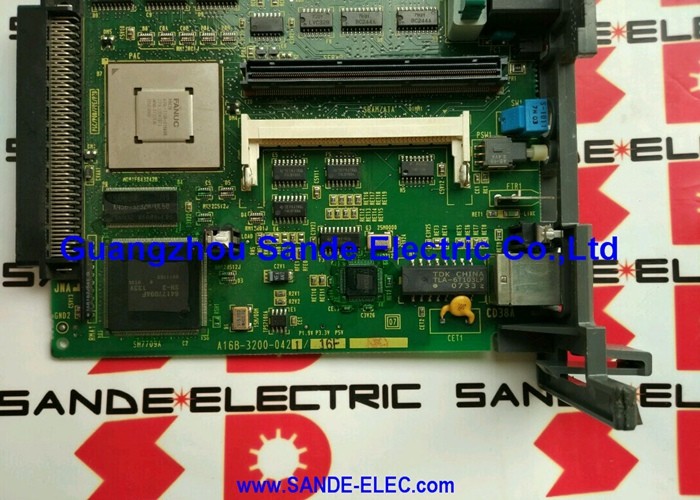

Gebruikte FANUC A16B-3200-0429 A16B32000429

FANUC A16B-3200-0429 | Serie 18i / 180i Model B Standalone Hoofd CPU PCB — i-B Control, Japan Origin

Onderdeelnummer: A16B-3200-0429

Fabrikant: FANUC Corporation (Japan)

Producttype: Standalone Hoofd CPU PCB

Board Serie: A16B-3200

Beschrijving: i-B Stand Alone Control Hoofd CPU PCB — PCB Hoofd CPU (#18i/180i Model B)

Overzicht

De A16B-3200-0429 is de standalone hoofd CPU PCB voor FANUC's Series 18i en 180i Model B CNC-controllers. Het is de printplaat in het centrum van de i-B controller — de enkele printplaat die de hoofdprocessor, de FSSB (Fiber-optic Servo Serial Bus) controller voor servo-aandrijvingscommunicatie, en de grafische processor voor het operator display bevat, allemaal geïntegreerd op één printplaat met plug-in FROM, SRAM en DRAM geheugenmodules.

De 18i-B en 180i-B behoorden tot de meest wijdverbreide high-performance CNC-platforms van hun generatie.

De 18i-B werd gebruikt voor bewerkingscentra en draaibanken die meer ascapaciteit en snellere verwerking vereisten dan de 21i bood, terwijl de 180i-B dezelfde architectuur uitbreidde naar grootschalige bewerkingscentra en multi-spindel toepassingen.

Beide platforms waren afhankelijk van deze hoofd CPU-printplaat voor elke besturingsfunctie — programma-interpolatie, PMC-ladderuitvoering, servo-commando-generatie, spindelbesturing en operatorinterfacebeheer komen hier allemaal vandaan.

De aanduiding "standalone" onderscheidt deze printplaat van de LCD-gemonteerde versie van dezelfde generatie. In de standalone configuratie wordt de CPU-printplaat in zijn eigen rack geïnstalleerd, gescheiden van de display-unit.

Een kabel verbindt de standalone printplaat met de display-assemblage. Deze scheiding biedt flexibiliteit voor onderhoud: de CPU-printplaat en de display-unit kunnen onafhankelijk van elkaar worden onderhouden, en hetzelfde type CPU-printplaat dient voor installaties met verschillende display-configuraties.

Belangrijkste Specificaties

18i-B / 180i-B Platform — De Controller Context

De Series 18i-B vertegenwoordigt de tweede generatie van FANUC's i-series CNC. De oorspronkelijke i-A generatie vestigde de FSSB-architectuur en de i-series besturingssoftware.

De B-generatie verfijnde het platform — snellere CPU-verwerking, uitgebreide geheugencapaciteit, verbeterde high-speed bewerkingsfuncties en verbeterde nano-interpolatie voor precisie contourbewerking.

Voor de werktuigmachines die de 18i-B gebruikten, waren de verbeteringen ten opzichte van de A-generatie concreet en meetbaar. Cyclustijden op complexe contourdelen werden verkort omdat de controller meer programmaregels per seconde kon verwerken.

De contournauwkeurigheid verbeterde omdat de hogere verwerkingssnelheid de interpolatiefout op cirkelvormige en spiraalvormige gereedschapspaden verminderde.

De 18i-B werd de voorkeurscontroller voor high-end bewerkingscentra in de automobiel-, luchtvaart- en matrijs- en stanssectoren, waar deze prestatieverschillen direct invloed hadden op de onderdeelkwaliteit en productiesnelheid.

De A16B-3200-0429 leverde deze prestaties. Al het rekenwerk van de 18i-B — de servo-besturingsalgoritmen, de PMC-logica, de interpolatie — draait op deze printplaat. Wanneer de printplaat correct functioneert, is niets hiervan zichtbaar.

De machine draait, de onderdelen zijn nauwkeurig en de productie gaat door. Wanneer de printplaat defect raakt, stopt alles.

FSSB Interface — Geïntegreerde Servo Communicatie

De A16B-3200-0429 bevat de FSSB-controller die de servo-communicatie tussen de CNC en de servo-versterkermodules beheert. FSSB (Fiber-optic Servo Serial Bus) verzendt positiecommando's en ontvangt encoderfeedback via glasvezel — een digitale, ruisvrije communicatiemethode die de analoge PWM-interfaces van eerdere FANUC CNC-generaties verving.

Het hebben van de FSSB-controller geïntegreerd in de hoofd CPU-printplaat betekent dat de servo-communicatie en de CNC-interpolatie nauw op elkaar zijn afgestemd op dezelfde printplaat. De servo-updatecyclus is direct gesynchroniseerd met de CNC-verwerkingscyclus.

Deze nauwe integratie draagt bij aan de servo-prestatiekenmerken van de 18i-B.

Wanneer de A16B-3200-0429 defect raakt, verschijnen er vaak FSSB-communicatiefouten op alle assen tegelijk — omdat de FSSB-controller voor alle aangesloten servo-versterkers op deze ene printplaat zit.

Dit patroon, waarbij alle assen tegelijkertijd de FSSB-communicatie verliezen in plaats van één as per keer, is een van de indicatoren dat de fout zich in de hoofd CPU-printplaat bevindt in plaats van in een individuele servo-versterker of glasvezelkabel.

Gegevensherstel na installatie

Het vervangen van de A16B-3200-0429 vereist een volledige procedure voor gegevensherstel. De geheugenmodules van de nieuwe printplaat beginnen in een fabrieksstandaardstatus. De CNC-besturingssoftware in de FROM is correct, maar elke machine-specifieke parameter in de SRAM is leeg.

De te herstellen parameters omvatten alle aspecten van de machineconfiguratie — asbewegingslimieten, servo-gaininstellingen, spindelparameters, PMC-timer- en teller-voorinstellingen, pitch-foutcompensatietabellen, gereedschap-offsetregisters en het volledige PMC-ladderprogramma.

Zonder deze gegevens weigert de controller te starten of werkt deze op een manier die niet overeenkomt met de machine die hij bestuurt.

Een volledige systeemback-up vóór het vervangen van de printplaat is daarom essentieel. FANUC 18i-B controllers ondersteunen uitgebreide back-ups via het CNC-bootmenu en via de data I/O-functies.

Voor machines zonder een huidige back-up is het proberen van een printplaatvervanging voordat er een is gemaakt een aanzienlijk risico. Het herstellen van parameters uit documentatie, zonder back-up, is een langdurig en foutgevoelig proces dat doorgaans FANUC engineeringondersteuning vereist.

Veelgestelde Vragen

V1: Alle servo-assen vertonen tegelijkertijd FSSB-communicatiefouten. De glasvezelkabels en servo-versterkers zijn gecontroleerd en onbeschadigd. Is de A16B-3200-0429 de oorzaak?

Gelijktijdige FSSB-fouten op alle assen met bevestigde goede kabels en versterkers wijzen sterk op de FSSB-controller op de hoofd CPU-printplaat. Alle FSSB-kanalen van de assen delen de FSSB-controller op de A16B-3200-0429.

Een fout in deze gemeenschappelijke schakeling beïnvloedt alle kanalen tegelijk. Plaats de backplane-connectoren van de printplaat opnieuw en controleer de plaatsing van de FSSB-module op de printplaat.

Als de fouten aanhouden, is het vervangen van de printplaat de juiste actie.

V2: De 18i-B controller kan zijn opstartvolgorde niet voltooien en geeft een systeemfout weer. De foutcode geeft een FROM-leesfout aan. Is de hoofd CPU-printplaat defect?

Een FROM-leesfout wijst op de FROM-module — de plug-in flashgeheugenkaart die de CNC-besturingssoftware bevat — in plaats van noodzakelijkerwijs de hoofd CPU-printplaat zelf.

De FROM-module is een apart component dat in een socket op de A16B-3200-0429 wordt geplaatst.

Verwijder eerst de FROM-module en plaats deze opnieuw. Als de fout aanhoudt met de module correct geplaatst, kan de FROM-module zelf defect zijn.

Alleen als een nieuwe FROM-module de fout niet oplost, moet de hoofd CPU-printplaat worden verdacht.

V3: De machinebouwer vereist een specifieke CNC-softwareversie. Een gereviseerde A16B-3200-0429 is beschikbaar, maar de FROM-versie is onbekend. Hoe moet dit worden aangepakt?

De FROM-versie bepaalt de functies van de CNC-software, de parameterbereiken en de PMC-compatibiliteit. Voordat u een gereviseerde printplaat installeert, identificeert u de FROM-versie op de printplaat door het etiket te lezen of het systeeminformatiescherm van de CNC tijdens het opstarten te controleren.

Als de FROM-versie niet overeenkomt met de vereiste van de machine, moet een FROM-module met de juiste versie worden verkregen en geïnstalleerd.

De andere componenten van de hoofd CPU-printplaat zijn versie-onafhankelijk; alleen de FROM-inhoud moet overeenkomen met de softwarevereiste van de machine.

V4: Na het installeren van een vervangende A16B-3200-0429 en het herstellen van alle parameters, produceren bepaalde as-servo-parameters servo-fouten tijdens bedrijf. Wat moet worden onderzocht?

Servo-fouten na parameterherstel met een nieuwe printplaat betekenen doorgaans dat sommige servo-parameterwaarden onjuist zijn.

De meest voorkomende oorzaak is dat de servo-softwareversie op de FROM van de nieuwe printplaat verschilt van de originele, en dat sommige parameternummers of bereiken tussen versies zijn gewijzigd.

Bekijk de foutcode, identificeer de specifieke servo-parameter die ermee verband houdt en verifieer de waarde van die parameter aan de hand van de documentatie van de machinebouwer of de back-up van de originele printplaat.

Het aanpassen van de betreffende parameters aan waarden die geschikt zijn voor de geïnstalleerde servo-softwareversie lost dit meestal op.

V5: De 18i-B machine is 15 jaar oud en de A16B-3200-0429 is niet meer leverbaar. Is een CNC-vervanging (retrofit) een betere optie dan een PCB-vervanging?

De economie hangt af van de resterende productieve waarde van de machine en de omvang van andere verouderende componenten. Een vervanging van de hoofd CPU-printplaat is gericht en kosteneffectief als de rest van de controller — de servo-versterkers, voeding, I/O-units — in goede staat verkeert.

Een volledige CNC-retrofit vervangt de gehele controller door een modern equivalent, waardoor het probleem van de beschikbaarheid van legacy-printplaten wordt geëlimineerd, maar investeringen in commissioning, parameterinvoer en mogelijk bijgewerkte servo-versterkerhardware vereist.

Voor een mechanisch gezonde 15 jaar oude machine met een goede zakelijke rechtvaardiging voor voortgezette productie, is printplaatvervanging meestal de betere eerste keuze.

De retrofit-optie is zinvoller wanneer meerdere controllercomponenten tegelijkertijd verouderen.
