1 pc Nieuw Fanuc IO Board A16B-3200-0500 A16B32000500 A16B-32OO-O5OO

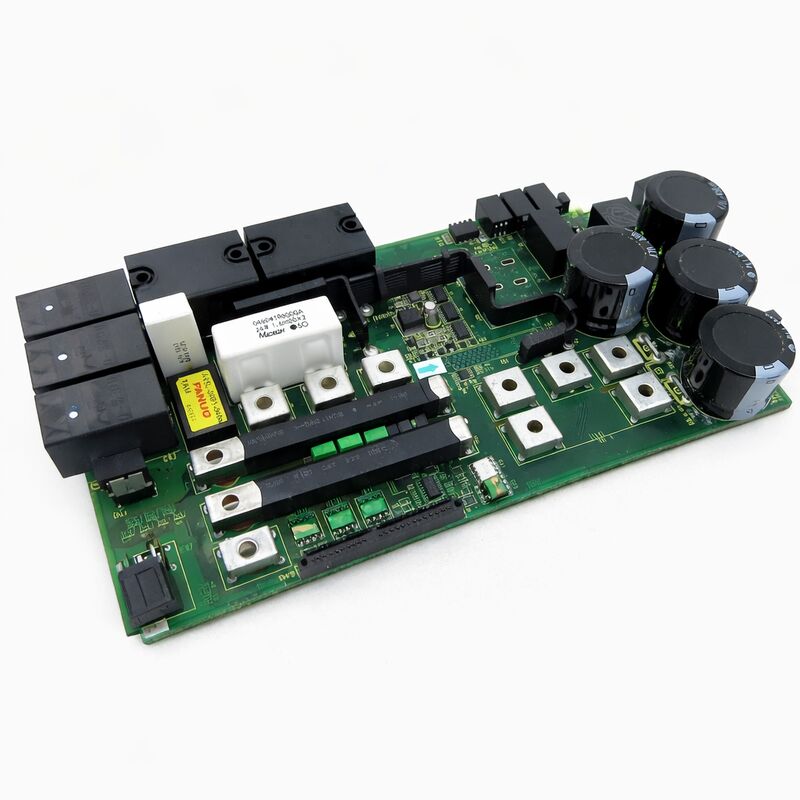

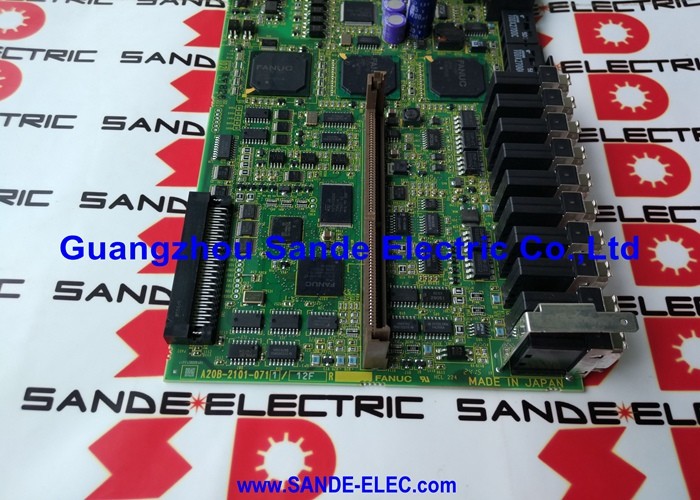

FANUC A16B-3200-0500 | I/O PCB — Serie 0i-B CNC, Japan Origin

Onderdeelnummer: A16B-3200-0500

Fabrikant: FANUC Corporation (Japan)

Producttype: I/O PCB

Board Serie: A16B-3200

Compatibele systemen: FANUC Series 0i-B CNC-controllers

Toepassing: I/O-interface en datacommunicatie

Overzicht

De A16B-3200-0500 is de I/O printplaat die veel wordt gebruikt in FANUC's Series 0i-B CNC-controller. De 0i-B — de tweede generatie van FANUC's compacte 0i CNC-familie — werd wijdverbreid toegepast in draai- en bewerkingscentra gedurende zijn productietijd.

De I/O PCB is de printplaat die verantwoordelijk is voor de digitale input- en outputinterface tussen de CNC-controller en de veldbedrading van de machine.

Elke sensoraflezing en elke relaisuitgang van het PMC-ladderprogramma passeert deze printplaat op weg tussen de logica van de controller en de fysieke machine.

De 0i-B werd ontworpen voor kosteneffectieve, volwaardige CNC-prestaties in een compact pakket.

Het bracht FANUC's i-serie functionaliteit naar machines waar de full-size 16i of 18i overbodig zou zijn geweest.

De I/O PCB in deze architectuur voert dezelfde veldinterfacetaak uit als de I/O PCB's in grotere FANUC-systemen, geschaald naar de I/O-vereisten van de 0i-B.

De A16B-3200-0500 is de printplaat die deze functie uitvoert.

In de modulaire structuur van de 0i-B controller bevindt de I/O PCB zich naast de hoofd-CPU-kaart en de voeding.

Het routeert de digitale ingangssignalen van de machine — eindschakelaars, naderingssensoren, drukschakelaars, knoppen op het bedieningspaneel — naar het ingangsregister van de PMC.

Het stuurt de uitgangssignalen van de PMC — magneetkleppen, relaisspoelen, spindelinschakeling, koelpompbesturing — naar de machinehardware.

Deze bidirectionele veldinterface is het kerndoel van de I/O PCB.

Belangrijkste specificaties

I/O-architectuur in het 0i-B-systeem

De 0i-B controller gebruikt I/O Link — FANUC's seriële communicatieprotocol voor het verbinden van I/O-apparaten met de CNC.

De I/O PCB in de 0i-B neemt deel aan het I/O Link-netwerk. Signalen van de machinebedrading komen aan bij de connectoren van de I/O PCB, worden gedigitaliseerd en vervolgens via I/O Link naar de PMC verzonden. Uitvoeropdrachten van de PMC reizen terug via I/O Link naar de I/O PCB, die het juiste uitgangscircuit aanstuurt.

Deze seriële link-architectuur betekent dat de fysieke afstand tussen de CNC-controller en het installatiepunt van de I/O PCB niet wordt beperkt door de lengte van individuele signaaldraden.

De I/O Link-kabel transporteert alle kanaalgegevens tussen de controller en de I/O-hardware — een aanzienlijk praktisch voordeel bij machinegereedschapsinstallaties waar het CNC-kastje en het machinebedieningspaneel gescheiden kunnen zijn door een afstand die individuele draadverbindingen onpraktisch zou maken.

De I/O PCB verwerkt de ruwe veldsignalen — ontruisingsingangen, bescherming tegen transiënte ruis, beheer van kortsluitingsomstandigheden bij de uitgang.

Deze signaalconditionering betekent dat de PMC schone, betrouwbare digitale representaties ontvangt van de werkelijke status van de machine in plaats van ruwe signalen die onderhevig zijn aan de ruis en schakeltransiënten van een actieve industriële omgeving.

0i-B Systeemcontext

De 0i-B controllergeneratie — die 0i-TB voor draaien en 0i-MB voor frezen omvat — paste in de mainstream van de machinegereedschapsmarkt gedurende zijn productietijd. FANUC rustte het uit met de PMC-SB7 ladder-engine (op de -0491 hoofdkaartvariant), FSSB servo-communicatie en de I/O Link veldinterface die via deze printplaat werd geleverd.

Samen definieerden deze een compleet, modern CNC-systeem.

Machines gebouwd op het 0i-B platform blijven wereldwijd in actieve productie. Onderhoudsonderdelen voor deze machines zijn constant in trek.

De A16B-3200-0500 I/O PCB, als een van de veldvervangbare printplaten in de 0i-B stack, wordt verkregen wanneer een I/O-gerelateerde storing terug te voeren is naar de printplaat in plaats van naar de veldbedrading of de aangesloten I/O-apparaten.

Foutisolatie — Printplaat of Bedrading?

I/O-storingen in CNC-systemen behoren tot de meest voorkomende onderhoudsproblemen, maar niet alle I/O-storingen zijn terug te voeren op de I/O PCB. De eerste stap bij elk I/O-storingonderzoek is het bevestigen welk element is uitgevallen: het veldapparaat, de bedrading of de PCB.

De PMC-diagnoseschermen van de CNC tonen de live status van elk I/O-kanaal. Als een kanaal onjuist leest, monitor het dan terwijl u fysiek het veldapparaat activeert of het bedradingssignaal meet.

Een kanaal dat onjuist leest wanneer het bedradingssignaal correct is bevestigd bij de connectoren van de printplaat, wijst naar de printplaat.

Een kanaal dat alleen correct leest wanneer het veldsignaal boven een bepaalde drempel ligt, kan duiden op een verslechterd ingangscircuit op de printplaat.

Meerdere I/O-kanalen die samen uitvallen — vooral kanalen in dezelfde connector-groep — wijzen sterker op een printplaatstoring dan op een veldbedradingsprobleem, dat doorgaans één signaalpad tegelijk beïnvloedt.

Veelgestelde vragen

V1: Verschillende ingangen stopten correct te lezen na een stroompiek in de machinekamer. De bedrading test als goed. Is de A16B-3200-0500 waarschijnlijk beschadigd?

Stroompieken beschadigen vaak de ingangscircuits van de I/O PCB, omdat de ingangen direct zijn aangesloten op de veldbedrading waar de piekenergie zich voortplant.

Beschermingscomponenten op de printplaat absorberen piekenergie, maar herhaalde gebeurtenissen of een ernstige piek kunnen de ingangscircuits voorbij het beschermingsstadium beschadigen.

Met de bedrading bevestigd als goed, is de printplaat het volgende element om te onderzoeken.

Controleer of de getroffen ingangen allemaal in één connector-groep zitten — gegroepeerde storingen bevestigen vaak schade aan de printplaat.

V2: De PMC van de 0i-B machine toont een alarm, maar alle veldbedrading test normaal. De I/O PCB heeft geen zichtbare schade. Kan de printplaat defect zijn zonder zichtbare tekenen?

Ja. Veel I/O PCB-storingen — verslechterde optocouplers, falende output driver IC's, hoogohmige aardeverbindingen — vertonen geen zichtbare fysieke indicatie.

Een printplaat die er intact uitziet, kan nog steeds defecte interne componenten hebben.

Als bedrading en veldapparaten als goed zijn bevestigd, moet de I/O PCB worden vervangen als volgende diagnostische stap. Installeer de vervanging en bevestig dat het alarm verdwijnt voordat de diagnose wordt afgesloten.

V3: Kan de A16B-3200-0500 van een 0i-TB machine worden gebruikt in een 0i-MB machine?

De I/O PCB-hardware dient dezelfde functie in zowel 0i-TB (draaien) als 0i-MB (frezen) configuraties.

De printplaat zelf onderscheidt geen machine types — het biedt veld I/O-verbinding voor welke PMC-ladder dan ook die in de controller is geladen.

Bevestig dat de printplaatrevisie en I/O Link-configuratie compatibel zijn.

Als het onderdeelnummer en de revisie overeenkomen, is de printplaat uitwisselbaar tussen 0i-TB en 0i-MB installaties.

V4: Na het vervangen van de I/O PCB werken sommige uitgangen, maar andere niet. Het PMC-programma lijkt correct. Wat moet er worden gecontroleerd?

Niet-functionerende uitgangen na printplaatvervanging met een correct PMC-programma wijzen op de toewijzing van uitgangsadressen.

Bevestig dat de Y-adreskaart van de PMC overeenkomt met de connector-toewijzing van de I/O PCB voor de betreffende uitgangen.

Verifieer ook dat eventuele uitgangsconfiguratieparameters in de CNC die uitgangskanaaltoewijzingen specificeren, correct zijn ingesteld.

Als de adres-toewijzing is bevestigd, test dan de niet-functionerende uitgangskanalen direct met de geforceerde uitgangsfunctie van de PMC om te bevestigen of de hardware reageert.

V5: De I/O PCB is vervangen. Nu schakelt de machine in, maar de I/O Link slaagt er niet in om tot stand te komen. Wat duidt dit op?

Een I/O Link-storing na een printplaatvervanging duidt op een I/O Link-configuratie-mismatch tussen de nieuwe printplaat en de controller, een defecte I/O Link-kabelverbinding, of een printplaatstoring op de vervanging.

Controleer de I/O Link-kabel tussen de hoofd-CPU-kaart en de I/O PCB — bevestig dat beide uiteinden stevig zijn aangesloten.

Bevestig ook dat de I/O Link-slotconfiguratie in de CNC-parameters overeenkomt met het I/O Link-adres van de nieuwe printplaat.

Als beide correct zijn bevestigd, kan de vervangende printplaat zelf defect zijn.
