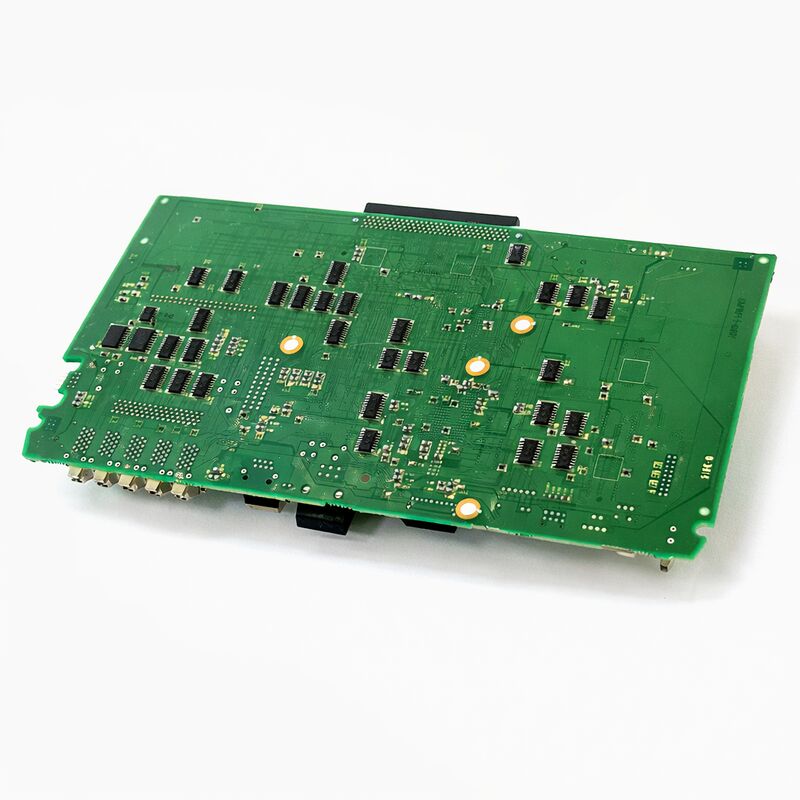

De FANUC A16B-3200-0522 behoort tot de A16B-3200 hoofd CPU PCB familie die de "A" generatie van FANUC CNC controllers uit de i-serie bedient — de eerste generatie die de "i" aanduiding droeg, die FANUC introduceerde om zijn high-performance, open-architectuur capabele controllers te onderscheiden van de eerdere letter-series (A, B, C) generaties.
De "i" CNC generatie kwam met uitgebreide interpolatiemogelijkheden, FSSB servo communicatie, geïntegreerde graphics en een netwerkklare architectuur die het patroon zette voor FANUC CNC ontwerp gedurende het volgende decennium.
De "stand-alone" aanduiding in de officiële beschrijving van de printplaat identificeert de fysieke configuratie van de controller.
In FANUC's i-serie werd dezelfde CNC generatie aangeboden in twee fysieke configuraties: het LCD-montage type, waarbij de CNC processor printplaten direct achter het LCD-scherm van het bedieningspaneel zijn gemonteerd in een compacte geïntegreerde unit; en het stand-alone type, waarbij de CNC processor een aparte rack of behuizing bezet die is aangesloten op een aparte LCD/MDI display unit.
Stand-alone configuraties worden gebruikt wanneer de regeleenheid op een locatie buiten het bedieningspaneel moet worden gemonteerd, wanneer het vereiste aantal I/O's of optiekaarten groter is dan wat achter het LCD-paneel past, of wanneer het ontwerp van de machine de besturingselektronica in een kast plaatst die gescheiden is van het bedieningsstation.
De A16B-3200-0522 is de master printplaat in de stand-alone unit — de printplaat waarmee alle andere printplaten in het stand-alone rack communiceren, en die alle CNC besturingsfuncties verwerkt.
De relatie met het bedieningspaneel verloopt via een verbindingskabel van de display-interface van de stand-alone unit naar het aparte LCD/MDI paneel, in plaats van een directe mechanische montage achter het paneel.
| Parameter | Waarde |
|---|---|
| CNC Generatie | i-serie Model A (i-A) |
| Configuratie | Stand-alone controller |
| Serie | A16B-3200 |
| Functie | Hoofd CPU / master printplaat |
| Vereiste Gegevens | Parameters en programma's moeten opnieuw worden geladen na vervanging |
| Status | Beschikbaar — gereviseerd, getest |
| Oorsprong | Japan |
De FANUC i-serie "A" aanduiding identificeert de eerste generatie van FANUC's i-serie CNC platform, dat verscheen vanaf de late jaren '90.
De i-A generatie leverde verschillende mogelijkheden die de eerdere C-serie niet had: FSSB glasvezel servo communicatie (ter vervanging van de analoge ±10V en eerdere digitale interfaces), hogere resolutie encoder verwerking, verbeterde blokverwerkingssnelheden voor snellere uitvoering van complexe programma's, en een display architectuur die grafische toolpath simulatie op het scherm van het bedieningspaneel ondersteunde.
Voor onderhoudstechnici vertegenwoordigt de i-A generatie een aanzienlijke geïnstalleerde basis van machines die in de vroege tot midden jaren 2000 zijn gebouwd en nog steeds operationeel zijn.
Automotive toeleveranciers, lucht- en ruimtevaart componentfabrikanten en algemene precisiebewerkingsbedrijven bouwden aanzienlijke hoeveelheden CNC draaibanken, bewerkingscentra en slijpmachines op i-A controllers.
Deze machines hebben goed ingeburgerde onderhoudspatronen — de printplaten die na 15-20 jaar dienst vaak defect raken, zijn dezelfde als in meerdere machines, waardoor de A16B-3200-0522 een regelmatig gevraagd artikel is in de FANUC reserveonderdelenmarkt.
De stand-alone configuratie werd specifiek geprefereerd door machinegereedschapbouwers die de flexibiliteit nodig hadden om de CNC regeleenheid onafhankelijk van het bedieningsstation te monteren.
Dit omvat grote vloerstaande bewerkingscentra waarbij de bedieningsconsole aan een zwenkarm hangt, horizontale bewerkingscentra met palletwisselaars waarbij het bedieningspaneel op een aparte paal staat, en machines waarbij de warmte van de elektrische kast het onpraktisch maakt om de CNC processor achter het display te monteren.
In de stand-alone CNC configuratie die met de A16B-3200-0522 wordt gebruikt, bevat het controller chassis de hoofd CPU printplaat, I/O printplaten, servo interfacekaarten, voeding en eventuele optie printplaten in een rack structuur. Dit rack is fysiek gescheiden van de LCD/MDI display unit van de operator.
Een kabelbundel verbindt de twee units — die displaygegevens naar het scherm stuurt en MDI toetsaanslagen van het toetsenbord terug naar de controller.
De A16B-3200-0522 fungeert als de master van het rack: het voert de CNC software uit, beheert de servoloops via FSSB, draait de PMC ladder en stuurt de displaygegevens naar het externe LCD paneel.
Het stand-alone chassis ontwerp biedt meer optieslots dan de LCD-montage configuratie — dit is belangrijk voor machines die meerdere I/O printplaten, extra communicatiekaarten (Ethernet, serieel) of uitgebreide servo capaciteit nodig hebben die de ruimte achter een LCD paneel zouden overschrijden.
Bij het vervangen van de A16B-3200-0522 moet de vervangende printplaat overeenkomen met de softwareversie en hardwarerevisie die in de specifieke machine is geïnstalleerd. Binnen de i-A generatie ondersteunen verschillende softwareversies verschillende CNC series (16i-A voor multi-assige bewerkingscentra, 18i-A voor draaibanken met meerdere pad mogelijkheden, 21i-A voor eenvoudigere configuraties).
De softwareversie bepaalt wat de printplaat doet bij het opstarten en moet overeenkomen met de oorspronkelijke configuratie van de machine.
Alle vervangingen van A16B-3200 serie printplaten delen dezelfde fundamentele vereiste: de vervangende printplaat wordt geleverd met leeg of fabrieksstandaard geheugen, en alle machinespecifieke gegevens moeten van een back-up worden hersteld.
De inbedrijfstellingssequentie na printplaatvervanging volgt deze volgorde:
Eerst, controleer of de voedingsspanningen correct zijn — een spanning buiten specificatie kan de nieuwe printplaat beschadigen tijdens het opstarten, wat het probleem zou verergeren in plaats van oplossen.
Ten tweede, laad de CNC systeemsoftware (FROM inhoud) als de vervangende printplaat niet al de juiste softwareversie geïnstalleerd heeft.
Dit wordt geladen vanaf een geheugenkaart of de ingebouwde functionaliteit van het systeem.
Ten derde, laad alle CNC parameters van de back-up van vóór de vervanging. Dit moet worden voltooid voordat enige asbeweging wordt geprobeerd — parameters definiëren asbewegingslimieten, servo loop gains, spindelconfiguratie en elk ander machinekenmerk. Het bewegen van assen met onjuiste parameters kan machineschade veroorzaken.
Ten vierde, laad het PMC ladderprogramma en PMC parameters.
Dit herstelt de machinespecifieke logica die alle functies behalve asbeweging regelt.
Ten vijfde, laad deelprogramma's en gereedschapsgegevens van de back-up.
Breng de machine terug naar de thuispositie en verifieer de asnauwkeurigheid met een testsnede of meting voordat deze aan de productie wordt vrijgegeven.
V1: Wat onderscheidt de stand-alone configuratie van de LCD-montage configuratie op het niveau van de hoofd printplaat?
De hoofd printplaat zelf is dezelfde hardware in beide configuraties voor dezelfde CNC generatie — het onderscheid zit in het chassis en het backplane ontwerp.
De LCD-montage configuratie gebruikt een compact backplane dat direct achter het displaypaneel wordt gemonteerd; de stand-alone configuratie gebruikt een dieper rack backplane met meer slots voor optie printplaten. De A16B-3200-0522 is de hoofd printplaat die wordt gebruikt in de stand-alone chassis variant.
Het installeren van een stand-alone hoofd printplaat in een LCD-montage chassis (of vice versa) is mechanisch en elektrisch incompatibel zonder volledige chassisvervanging.
V2: De machine werkte intermitterend — sommige diensten liep hij perfect, andere diensten vertoonde hij willekeurige alarmen. Is de hoofd printplaat de waarschijnlijke oorzaak?
Intermitterende storingen die verschijnen en verdwijnen met temperatuurcycli — normaal in een machine die opwarmt tijdens de productie en 's nachts afkoelt — worden vaak veroorzaakt door verslechterde soldeerverbindingen op through-hole of surface-mount componenten, in plaats van de geïntegreerde circuits zelf.
Deze "koude soldeer" storingen geleiden goed wanneer de printplaat op kamertemperatuur is, ontwikkelen weerstand naarmate thermische uitzetting de verbinding belast, en kunnen tijdelijk verdwijnen als de machine afkoelt. Een printplaat met intermitterende koude soldeer storingen kan soms op componentniveau worden gerepareerd door de getroffen soldeerverbindingen opnieuw te smelten of te vervangen, in plaats van een volledige printplaatvervanging te vereisen.
Een gespecialiseerd FANUC reparatiecentrum kan dit beoordelen.
V3: Kan de A16B-3200-0522 werken met zowel 16i-A als 18i-A CNC series, of is het seriespecifiek?
Binnen de A16B-3200-05xx groep (de i-A stand-alone serie), duiden verschillende onderdeelnummer achtervoegsels doorgaans op printplaten die geassocieerd zijn met verschillende CNC serie configuraties — bijvoorbeeld, de -0521 en -0522 kunnen verschillende specifieke subvarianten van de i-A generatie bedienen.
De software die in het FROM gebied van de printplaat is geïnstalleerd, bepaalt welke CNC serie het draait. De printplaat hardware is gemeenschappelijk voor de familie, maar de softwareversie moet overeenkomen met het oorspronkelijk geïnstalleerde systeem.
Het plaatsen van een printplaat met de verkeerde softwareversie resulteert in een onjuiste parameterstructuur en potentieel incompatibele servo- en spindelconfiguratie.
V4: Na het vervangen van de printplaat en het laden van alle parameters, reageert de spindel niet op snelheidscommando's. Wat moet er worden gecontroleerd?
Spindelstoring na parameter herladen is bijna altijd een parameterprobleem in plaats van een hardwarefout met de nieuwe printplaat.
Veelvoorkomende oorzaken zijn: de parameter voor het spindeltype (serieel vs analoog) is onjuist ingesteld; de parameter voor het spindelserienummer komt niet overeen met de versterker; of het formaat van het snelheidscommando-uitvoer is onjuist voor de aangesloten versterker.
Controleer de spindelgerelateerde parameters aan de hand van de originele machine documentatie — met name de selectie van het spindeltype, de parameter voor het spindelversterkermodel en het bereik van de commando-uitvoer.
Als de spindel werkte vóór het defect van de printplaat en de parameters correct zijn geladen van de back-up van dezelfde machine, zouden deze problemen zich niet mogen voordoen, tenzij de back-up onvolledig was.
V5: De printplaat heeft revisieaanduidingen (bijv. /02A, /03A). Is het revisie achtervoegsel belangrijk bij het inkopen van een vervanging?
PCB revisie achtervoegsels (zoals /02A of /03A toegevoegd na het hoofd onderdeelnummer) geven hardware revisies aan die door FANUC aan de printplaat zijn aangebracht tijdens de levensduur van de productie — typisch kleine wijzigingen om de betrouwbaarheid te verbeteren, productieproblemen te corrigeren of componentvervangingen te accommoderen.
In de meeste gevallen zijn latere revisies achterwaarts compatibel met eerdere revisies en kunnen ze als vervanging worden gebruikt.
Echter, zeer vroege revisies en veel latere revisies kunnen af en toe softwarecompatibiliteitsvereisten hebben die verschillen. Bij het inkopen van een vervangende A16B-3200-0522, geef de voorkeur aan een revisie die gelijk is aan of later is dan wat oorspronkelijk was geïnstalleerd.
Als de revisie onbekend is, kan een gerenommeerde FANUC specialist de compatibiliteit bevestigen voordat de vervanging wordt verzonden.
