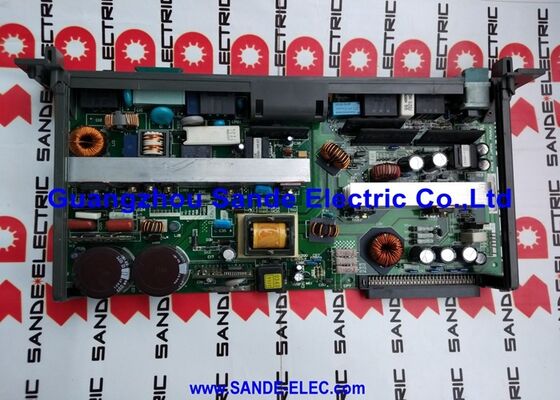

1 pc Gebruikt Fanuc A16B-3200-0600 PCB-bord In goede staat A16B32000600 A16B-32OO-O6OO

FANUC A16B-3200-0600 | R-30iA Hoofdpcb — Master Control Board voor FANUC R-J3iC en R-30iA Robotcontrollers, Dual Ethernet, Japanse Oorsprong

Overzicht

De FANUC A16B-3200-0600 is het masterbord voor twee van FANUC's meest gebruikte industriële robotcontrollers: de R-J3iC en de R-30iA.

Deze controllers hebben een generatie FANUC-robots aangedreven — M-10i, M-20i, M-710i, R-2000i, en vele andere — die de kern vormden van autocarrosserie-laslijnen, booglascellen, handling-systemen en spuiterijen wereldwijd gedurende de jaren 2000 en 2010.

De R-30iA was in het bijzonder FANUC's mainstream platform gedurende deze periode, en het geïnstalleerde aantal machines dat deze controller draait is enorm.

Het hoofdbord in een robotcontroller speelt een fundamenteel andere rol dan het hoofdbord van een CNC-werktuigmachine. In een CNC communiceert het hoofdbord voornamelijk met servo-versterkers en machine-I/O, en voert het NC-programma's uit die gereedschapspaden beschrijven.

In de R-30iA voert het hoofdbord de bewegingsplanning van de robot uit — het vertalen van hoog-niveau taakopdrachten (verplaats gewricht 1 naar deze hoek, positioneer de TCP op deze Cartesische coördinaten, activeer het laspistool, wacht op het resultaat van het vision-systeem) naar real-time bewegingsprofielen van de gewrichtshoeken en servobesturingscommando's voor alle assen tegelijkertijd.

Het bord beheert dit terwijl het ook de veiligheidsbewakingsfuncties, het teach pendant-display en de communicatie met de PLC van de cel en eventuele vision- of krachtsensoren afhandelt.

De dubbele Ethernet-poorten ingebouwd in de A16B-3200-0600 weerspiegelen het tijdperk van de R-30iA — deze generatie FANUC-robotcontrollers zag het begin van serieuze netwerkconnectiviteitsvereisten, waarbij machinebouwers en eindgebruikers wilden dat robots deelnamen aan datanetwerken voor monitoring op afstand, uploaden/downloaden van programma's en verzamelen van productiegegevens.

De twee Ethernet-poorten stellen de robot in staat om verbinding te maken met een automatiseringsnetwerk terwijl tegelijkertijd een speciale verbinding met een programmeer-pc of vision-systeem wordt onderhouden, zonder dat er extra netwerkkaarten nodig zijn voor basisconnectiviteit.

Belangrijkste Specificaties

Programma- en Configuratiegegevens — Wat het Bord Opslaat

De A16B-3200-0600 is uniek onder robotcontrollercomponenten omdat het de meest kritieke gegevens in het systeem opslaat.

Robotprogramma's, masteringgegevens, systeemconfiguratie, I/O-toewijzingen, coördinaten van gereedschappen (UTOOLs), gebruikersframes (UFRAMEs), instellingen voor botsingsdetectie en alle systeemparameters bevinden zich in de FROM- en SRAM-geheugengebieden van het bord.

Dit is fundamenteel anders dan de servo-versterkerkaarten, veiligheidskaarten of I/O-kaarten, die geen systeemspecifieke gegevens bevatten.

Masteringgegevens is misschien wel het meest kritieke: het definieert de absolute referentiepositie voor elk van de gewrichten van de robot.

Zonder masteringgegevens kan de robot zijn huidige positie in de ruimte niet bepalen en geen gekalibreerde beweging uitvoeren.

Als masteringgegevens verloren gaan, moet de robot opnieuw worden gemasterd met behulp van de referentieposities die op de assen van de robot zijn gemarkeerd — een procedure die vereist dat de robot precies in zijn gekalibreerde nulpositie wordt geplaatst, die bij installatie op de robot gemarkeerd moet zijn geweest.

Programmagegevens omvat alle TP (Teach Pendant)-programma's die de bewegingsinstructies, waypoints en procescommando's van de robot bevatten.

Deze kunnen honderden zijn voor een complexe robotcel. Als programmagegevens verloren gaan en er geen back-up bestaat, moet elk programma handmatig opnieuw worden geleerd.

De implicatie is duidelijk: vóór werkzaamheden aan de A16B-3200-0600 moeten alle robotgegevens worden geback-upt naar een USB-geheugenapparaat, geheugenkaart of netwerklokatie met behulp van de image backup-functie van de robot. De volledige image backup legt alle gegevens vast in één bewerking.

Deze back-up moet niet alleen worden uitgevoerd vóór gepland onderhoud, maar als een routineuze geplande activiteit — idealiter dagelijks of wekelijks, afhankelijk van de frequentie van programmawijzigingen.

De R-30iA Controller Architectuur — Hoe het Hoofdbord Past

Binnen de compacte verticale kast van de R-30iA bevindt de A16B-3200-0600 zich in zijn backplane naast de dochterkaarten die de configuratie van de robot vereist.

Een 6-assige robot heeft een asbesturingskaart nodig die 6 assen kan beheren (plus de externe as indien aanwezig); een grotere robot met externe assen heeft een askaart met een hogere telling nodig.

De FROM/SRAM-module op het hoofdbord bevat de robotssoftware, systeemparameters en programmagegevens.

De CPU-kaart (indien apart geïnstalleerd) levert de rekenkracht.

De servo-versterkers (de A06B-6107-serie in de R-30iA) bevinden zich in dezelfde kast en communiceren met het hoofdbord via de FSSB (FANUC Serial Servo Bus) — dezelfde glasvezel seriële bus die in de CNC-wereld wordt gebruikt.

Vanuit het perspectief van het hoofdbord wordt elk robotgewricht beheerd via de FSSB-verbinding met de servo-versterker die de servomotor van dat gewricht aanstuurt.

Het hoofdbord stuurt positiecommando's, ontvangt positiefeedback en sluit de bewegingslus met intervallen van 125 µs voor alle assen tegelijkertijd.

Backplane Selectie en Module Configuratie

De A16B-3200-0600 specificeert dat het een 2-slot of 4-slot backplane nodig heeft voor installatie in het R-30iA chassis.

De backplane biedt de fysieke connectorinterface tussen het hoofdbord en de voeding en interne bus van de controller.

Bij het inkopen van een vervangend bord is het essentieel om te bevestigen welke backplane in de specifieke robotcontroller is geïnstalleerd — de backplaneconfiguratie bepaalt de slotindeling en of het bord fysiek zal aansluiten.

De verschillende dochterkaartopties die "horizontaal op het hoofdbord kunnen worden geïnstalleerd" — de exacte opties zijn afhankelijk van de oorspronkelijke bestelspecificatie van de robot.

Deze kaarten omvatten CPU-opties (die de verwerkingssnelheid verhogen voor toepassingen die snellere padplanning vereisen), asbesturingskaarten (die bepalen hoeveel assen het systeem beheert) en geheugenmodules (die bepalen hoeveel programma- en configuratiegeheugen beschikbaar is).

Bij het vervangen van het hoofdbord moeten de originele dochterkaarten van het defecte bord worden overgezet naar het vervangende bord, zodat de configuratie-overeenkomst behouden blijft.

Veelgestelde Vragen

V1: De robot toont "SRVO-003 Servo init error" en kan niet werken. Is dit het hoofdbord?

SRVO-003 is een fout bij de initialisatie van de servo — het servosysteem van de robot kon niet correct worden geïnitialiseerd tijdens het opstarten.

Dit kan afkomstig zijn van: de servo-versterker die geen FSSB-communicatie met het hoofdbord kan tot stand brengen; een defecte servo-versterker voor een specifieke as; onjuiste servoparameters; of in sommige gevallen, een defect aan het hoofdbord dat het FSSB-zendcircuit beïnvloedt.

Controleer eerst de indicatoren van de servo-versterker — elke asversterker moet een specifiek LED-patroon tonen tijdens de initialisatie.

Als een specifieke versterker een fout-LED toont terwijl andere normaal initialiseren, ligt de fout bij die versterker of de aangesloten motor. Als alle versterkers tegelijkertijd falen bij initialisatie en de FSSB-kabel en verbindingen goed zijn bevonden, wordt het FSSB-circuit van het hoofdbord verdacht.

V2: Na het vervangen van de A16B-3200-0600 en het laden van de back-up, lijken de masteringposities van de robot verkeerd. Wat veroorzaakt dit?

Als het herstellen van de masteringgegevens was inbegrepen in de image backup en correct werd hersteld, zouden de masteringposities nauwkeurig moeten zijn.

De meest voorkomende oorzaken van schijnbare masteringfouten na bordvervanging zijn: de back-up werd gemaakt toen de robot niet in zijn werkelijke gekalibreerde positie was (mastering was afgeweken of gecorrigeerd na de back-up); de back-up werd onjuist of onvolledig hersteld; of de masteringgegevens waren niet opgenomen in de back-up scope.

Verifieer door elk gewricht naar zijn gemarkeerde referentiepositie te bewegen en de huidige waarde te vergelijken met de verwachte telling op die positie. Afwijkingen duiden op de noodzaak van opnieuw kalibreren van de mastering.

V3: Heeft het vervangen van de A16B-3200-0600 invloed op de certificering van de veiligheidscategorie van de robot (indien van toepassing)?

Als de robotinstallatie functionele veiligheidsopties bevat (FANUC DCS — Dual Check Safety) gebaseerd op software die op dit bord draait, is de configuratie van de veiligheidsfunctie (zonegrenzen, snelheidslimieten, stopcondities) opgenomen in de back-upgegevens van de robot. Het herstellen van de back-up zou deze configuratie moeten herstellen.

Echter, elke veiligheidsgecertificeerde installatie die een formele risicobeoordeling en validatie heeft ondergaan, vereist hervalidatie na het vervangen van veiligheidsgerelateerde hardware.

Raadpleeg de veiligheidsdocumentatie voor de specifieke installatie en betrek de verantwoordelijke veiligheidsingenieur voordat u het systeem weer in gebruik neemt.

V4: De robot heeft een FANUC KAREL-programma dat een complex proces uitvoert. Wordt dit op het hoofdbord opgeslagen?

Ja. KAREL-programma's (gecompileerde programma's op applicatieniveau geschreven in FANUC's KAREL-taal) worden opgeslagen in het FROM-gebied van de controller — hetzelfde geheugen dat wordt beheerd door de A16B-3200-0600.

Deze programma's zijn opgenomen in de volledige image backup.

Als de back-up werd gemaakt toen de KAREL-programma's actueel waren, worden ze samen met de TP-programma's en systeemgegevens hersteld vanuit de back-up.

Als de programma's na de laatste back-up zijn bijgewerkt, zijn de wijzigingen verloren en moeten ze opnieuw worden ingezet vanuit de ontwikkelomgeving.

V5: Kan een hoofdbord van een R-30iA controller worden gebruikt in een R-J3iC controller, of zijn ze hetzelfde?

De A16B-3200-0600 is compatibel met zowel R-J3iC als R-30iA controllers — deze twee generaties controllers delen het hoofdbord-hardware.

De R-30iA was in wezen de opvolger van de R-J3iC, met dezelfde of nauw verwante hardware met bijgewerkte software.

De compatibiliteit van borden op hardwareniveau tussen deze twee controllerversies maakt het mogelijk dat de A16B-3200-0600 beide bedient.

De softwareversie en registratie op het bord moeten geschikt zijn voor de specifieke controller en robotmodel waarin het is geïnstalleerd — FANUC softwareversies voor de R-30iA en R-J3iC kunnen verschillen, en het installeren van een R-30iA softwareversie in een R-J3iC zonder de juiste configuratie kan leiden tot functionaliteitsproblemen.
