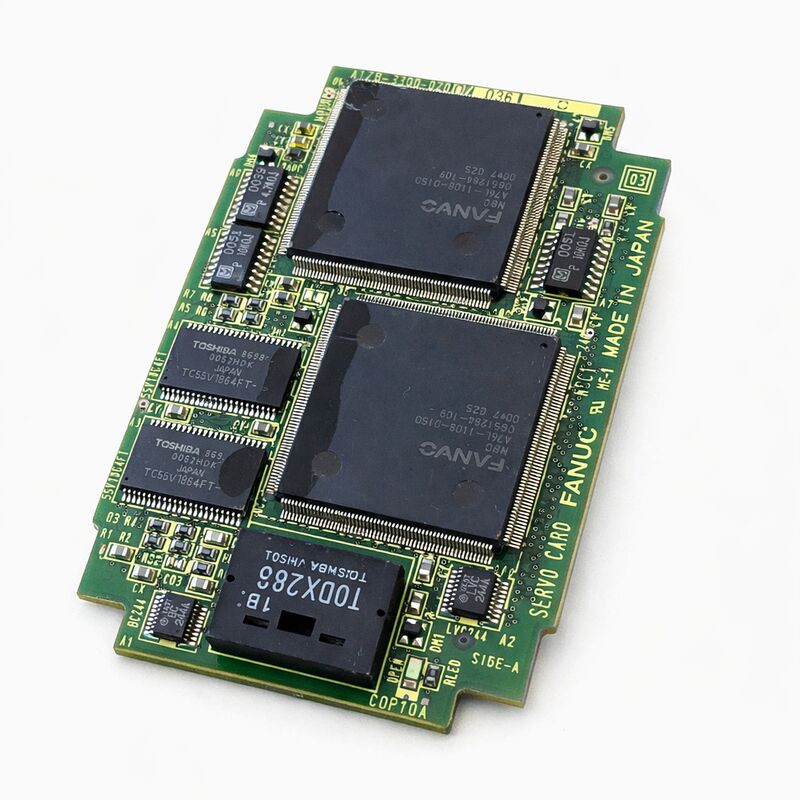

FANUC A17B-3300-0103 | 6-assige i Series Servo Module — FSSB, CNC en Robot, Japanse Oorsprong

Onderdeelnummer: A17B-3300-0103

Fabrikant: FANUC Corporation (Japan)

Producttype: Servo Control Module PCB

Serie printplaat: A17B-3300

Aantal assen: 6

Interface: FSSB (Fiber-optic Servo Serial Bus)

Compatibele systemen:FANUC i Series CNC (16i / 18i / 21i) en R-J3 / R-J3iB Robot Controllers

Overzicht

De A17B-3300-0103 is een 6-assige servocontrolemodule uit FANUC's A17B-3300-serie — de plug-in PCB die digitale servocommunicatie beheert voor maximaal zes assen in FANUC's i-serie CNC- en robotbesturingsplatforms.

Dit kleine modulaire bord wordt rechtstreeks in het hoofd-CPU-bord van de controller geplaatst en vormt de vitale schakel tussen de bewegingsplanningssoftware van de CNC en de servo-versterkers die elke asmotor fysiek aansturen.

De A17B-3300-serie vertegenwoordigt de servomodulengeneratie die geassocieerd wordt met FANUC's i-serie controllers — de generatie die FSSB (Fiber-optic Servo Serial Bus) wijdverbreid gebruikte in zowel CNC-werktuigmachines als industriële robots. Dit bord draagt die FSSB-interface.

Het vervangt de eerdere analoge en kortsluitende digitale servoverbindingen van oudere FANUC-generaties met een snelle optische seriële verbinding die immuun is voor de elektrische ruis die wordt gegenereerd door de nabijgelegen hoogstroom servo-aandrijfcircuits.

In CNC-toepassingen — draaicentra (16i-TA, 18i-TA), bewerkingscentra (16i-MA, 18i-MA) en 21i-gebaseerde machines — beheert deze module de servobesturing voor de primaire assen van de machine.

In robottoepassingen, met name R-J3 en R-J3iB controllers die i-serie A-generatie software draaien, bestuurt deze module alle zes robotgewrichtassen tegelijkertijd.

Hetzelfde bord dient beide toepassingstypen omdat beide dezelfde FSSB servo-busarchitectuur gebruiken.

Belangrijkste specificaties

FSSB — Fiber-Optic Servo Serial Bus

De FSSB is de ruggengraat van servocommunicatie in FANUC's i-serie architectuur. Elke FSSB-verbinding is een point-to-point optische glasvezelverbinding die alle servo-commando- en feedbackgegevens draagt voor de assen die erop zijn aangesloten.

De servomodule genereert de digitale commandostream — positiedoelen, snelheids profielen, koppel limieten — en stuurt deze met hoge snelheid via de vezel. De servo-versterkers ontvangen deze commando's, voeren ze uit op de motor en sturen de encoderpositiegegevens terug via dezelfde vezelverbinding.

Het optische karakter van FSSB onderscheidt het van eerdere op draden gebaseerde servo-interfaces.

De vezel draagt licht, geen elektrische stroom. Elektromagnetische interferentie — van de motorkabels, van andere aandrijvingen, van schakelende voedingen — kan geen ruis in een optisch signaal induceren. De positiegegevens die terugkomen van de encoders zijn precies wat de encoder heeft geproduceerd.

De commando-gegevens die de versterkers bereiken zijn precies wat de servomodule heeft verzonden.

Voor een 6-assig bewerkingscentrum of een 6-gewrichts industriële robot, is het praktische gevolg een hogere positioneringsnauwkeurigheid bij hoge voedingssnelheden, strakkere multi-assige synchronisatie en immuniteit voor de interferentie die onvermijdelijk is in de kastomgeving van een volledig belaste machine.

CNC vs. Robot Toepassing

De A17B-3300-0103 wordt gebruikt in zowel CNC-werktuigmachines als industriële robottoepassingen. De hardware is identiek. De software context verschilt.

In een CNC-bewerkingscentrum of draaicentrum zijn de zes assen doorgaans de primaire lineaire assen van de machine (X, Y, Z) plus rotatieassen (A, B, C) of een tweede onafhankelijke spindel.

De servomodule stuurt positiecommando's gesynchroniseerd met de interpolatie-uitvoer van de CNC, die het gereedschapspad berekent bij elke interpolatiecyclus.

In een FANUC R-J3 of R-J3iB robotcontroller zijn de zes assen de zes gewrichten van de robotarm — van de basisrotatie (J1) tot aan de pols (J6).

De bewegingsplanner van de robot berekent continu gewrichtshoeken terwijl deze de robot door geprogrammeerde paden beweegt, en de servomodule vertaalt die gewrichtshoekdoelen naar positiecommando's op de FSSB.

De hardwarecompatibiliteit tussen deze twee zeer verschillende toepassingen weerspiegelt FANUC's ontwerpfilosofie van het gebruik van gemeenschappelijke servo-platformcomponenten in het gehele productassortiment. Het betekent ook dat een getest A17B-3300-0103 bord van een uit dienst genomen robotcontroller een geldige vervanging kan zijn in een CNC-systeem, en vice versa, mits de FSSB servo-bus van dezelfde generatie is.

Installatie — Plug-In Module Architectuur

De A17B-3300-0103 is een plug-in module. Het past horizontaal in een socket op het hoofd-CPU-bord van de controller — naast andere plug-in modules zoals de CPU-processorkaart, de DRAM-kaart, de FROM/SRAM-geheugenkaart en eventuele grafische modules.

De complete set plug-in modules bepaalt de volledige capaciteit van de controller.

Wanneer geleverd als reserveonderdeel, wordt dit bord doorgaans geleverd zonder extra SMD sub-modules. De glasvezelconnectoren bevinden zich op het bord.

De FSSB optische kabels worden na installatie rechtstreeks op de optische connectoren van het bord aangesloten.

Controleer of de glasvezelverbindingen schoon en volledig zijn aangesloten na installatie — vuile of onvolledig aangesloten optische connectoren zijn een veelvoorkomende oorzaak van FSSB-communicatiefouten na elke bordwissel.

FAQ

V1: De CNC toont tegelijkertijd een FSSB servo-alarm op alle assen. Zou de A17B-3300-0103 defect kunnen zijn?

Een gelijktijdig alarm op alle FSSB-verbonden assen wijst op de servomodule zelf in plaats van op een individuele as.

Als elke as een onafhankelijke fout had, zou je gespreide of selectieve alarmen verwachten. Met alle FSSB-assen die tegelijkertijd alarmeren, is het gemeenschappelijke element — de servomodule — de eerste verdachte.

Controleer voordat u het bord vervangt de glasvezelverbindingen aan zowel de servomodule-kant als de eerste versterker in de FSSB-keten op vuil of onvolledige aansluiting.

V2: Na vervanging van de servomodule toont één as een communicatiefout, maar de andere zijn prima. De glasvezelverbindingen lijken goed. Wat zou er mis kunnen zijn?

Een FSSB-alarm op één as na een goede bordwissel duidt meestal op een probleem in het glasvezelpad voor die specifieke as — een beschadigde glasvezelkabel, een vervuilde connector op de versterker van die as, of een defect aan de versterker van die as.

De servomodule communiceert met alle assen via dezelfde FSSB-keten; een fout die tot één as beperkt is, bevindt zich stroomafwaarts van de module.

Inspecteer het glasvezelsegment tussen de uitgang van de module en de optische ingang van de betreffende versterker.

V3: Kan deze servomodule van een uit dienst genomen robotcontroller worden gebruikt in een bewerkingscentrum?

Ja, mits de FSSB-generatie compatibel is. De A17B-3300-0103 gebruikt dezelfde FSSB-architectuur in zowel robot- als CNC-toepassingen.

Controleer of het specifieke onderdeelnummer van het bord exact overeenkomt — binnen de A17B-3300-serie hebben verschillende achtervoegsels verschillende aantallen servo-assen en verschillende firmware-compatibiliteit.

Als het onderdeelnummer overeenkomt en de systeemsoftwareversie van de controller de -0103 variant ondersteunt, kan het bord van een robot in een CNC-machine worden gebruikt.

V4: De servomodule is verwijderd om het CPU-gebied van de controller te inspecteren. Hoe moet deze worden behandeld en opgeslagen?

Hanteer aan de randen. Gebruik een antistatische polsband en mat.

De optische connectoren op het bord moeten worden afgedekt als het bord enige tijd wordt opgeslagen — vervuiling van optische connectoren is een bekende foutbron en elk stof of vingerafdruk in de optische connector kan de kwaliteit van de FSSB-communicatie verminderen.

Opslaan in antistatische verpakking. Bewaren bij stabiele kamertemperatuur.

V5: De controller toont een servomoduleralarm bij het inschakelen voordat er FSSB-communicatie plaatsvindt. Het bord lijkt visueel onbeschadigd. Wat kan dit veroorzaken?

Een alarm bij het inschakelen voordat FSSB-communicatie begint, geeft aan dat de zelftest van het bord is mislukt.

De servomodule voert interne diagnostiek uit bij het inschakelen.

Een defecte DSP, een beschadigde gate array of corrupte firmware produceert een onmiddellijk alarm voordat er externe communicatie wordt geprobeerd.

Dit type fout wordt bevestigd door het feit dat het alarm verschijnt, zelfs met alle FSSB-vezels losgekoppeld. Bordvervanging is de juiste weg.
