| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A17B-3300-0200 |
Deelnummer:A17B-3300-0200
Vervaardiger:FANUC Corporation (Japan)
Productsoort:8-assige servomodule-PCB met hoge snelheid
Boardserie:A17B-3300
Beschrijving:8 AXIS HI-SPEED i SERIES SERVO MODUL
Compatibele systemen:FANUC-series 16i, 18i, 21i CNC-besturing
Toepassing:Multi-asservo-besturing via FSSB-interface

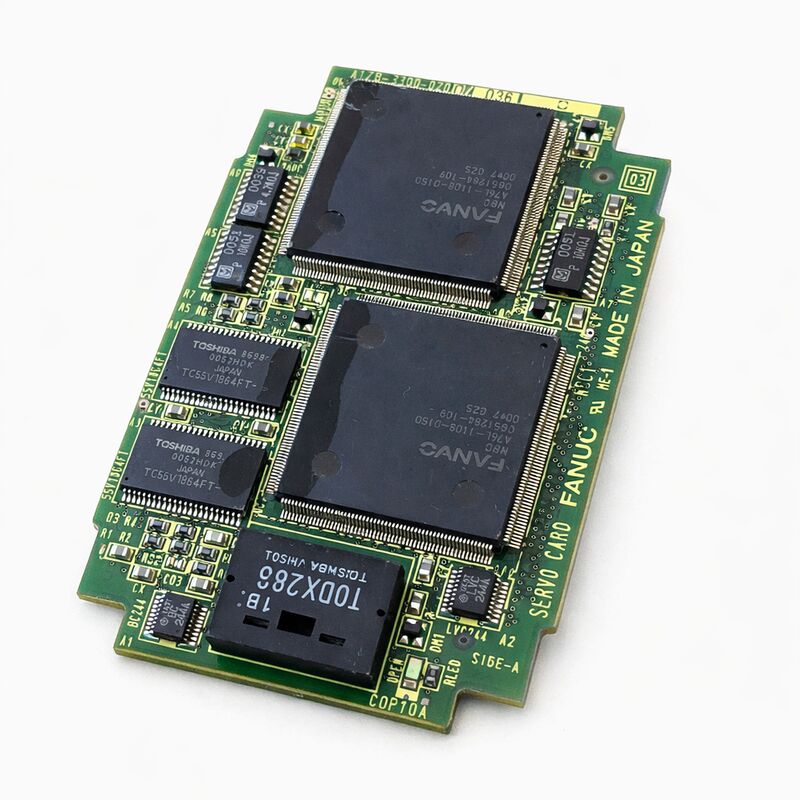

De A17B-3300-0200 is de 8-assige hi-speed servomodule voor de i-serie CNC-controllers van FANUC, in het bijzonder de serie 16i, 18i en 21i-platforms.
It is the plug-in servo interface PCB that sits on the controller's main CPU board and manages high-speed serial communication with the servo amplifier modules through FANUC's FSSB (Fiber-optic Servo Serial Bus) interface.
Tot 8 servo-assen ontvangen hun positie en snelheidscommando's via dit bord, en hun encoder-feedback keert er ook doorheen terug.
The A17B-3300 series represents the servo interface module generation developed for the i-series CNC platforms — FANUC's highly successful family of controllers that powered a broad range of machining centresIn deze serie leverden verschillende platenvarianten verschillende ascijfers en prestatieniveaus.
The A17B-3300-0200 provides 8 axes at the hi-speed specification — the higher performance tier designed for machines requiring faster servo update rates for demanding high-accuracy or high-speed machining applications.

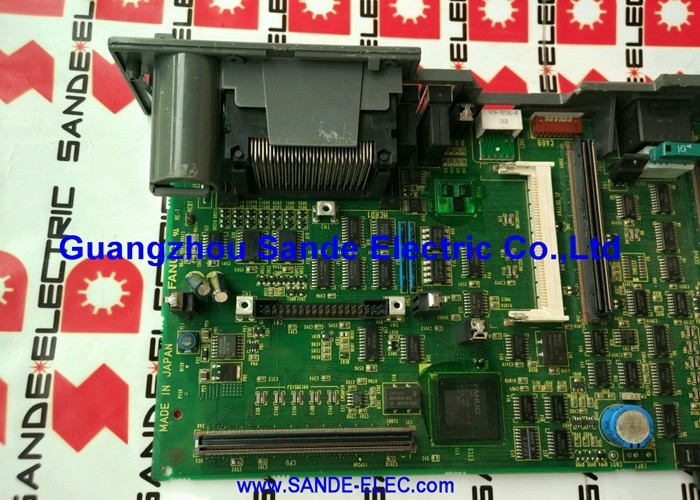

Dit bord wordt gevonden in assemblages naast het hoofdcpu-bord (zoals A16B-3200-0330) en de PMC-module (zoals A20B-3300-0085), die samen de complete CNC-controllerintelligentie vormen.
Deze componenten werken als een gecoördineerde set de CPU-board behandelt de algehele verwerking, de PMC-board voert de machine ladder logica uit,en de A17B-3300-0200 beheert de real-time servo communicatie die de assen met precisie in beweging houdt.
| Parameter | Waarde |
|---|---|
| Deelnummer | A17B-3300-0200 |
| Vervaardiging | FANUC Corporation |
| Productsoort | 8-assige servomodule-PCB met hoge snelheid |
| Boardseries | A17B-3300 |
| Axis Count | 8 |
| Versnelling | Hi-Speed |
| Reeks | i-serie |
| Interface | FSSB (Fiber-optic Servo Serial Bus) |
| Compatibele systemen | Serie 16i, 18i, 21i |
| Oorsprong | Japan |
| Werktemperatuur | 0 55°C |
| Bergingstemperatuur | -20 70°C |
| Vochtigheid | Niet-condenserend, 20~80% RH |
| Beschikbaar | Nieuw (overschot) / gerenoveerd |
FSSB is de communicatie-ruggengraat tussen de CNC-controller van de i-serie en de servoversterkermodules. It replaced the earlier PWM-based servo interface of the pre-i-series CNC generation with a high-speed optical serial bus — a fundamentally different architecture that sent position commands and received feedback as serial data packets over fiber-optic cables rather than as analog or parallel digital signals.
De voordelen van FSSB ten opzichte van zijn voorgangers zijn aanzienlijk.en stroomschakelaars kunnen geen geluid induceren in een optisch signaalpad.
Het serieprotocol concentreert alle asgegevens in een enkele hogesnelheidsbus in plaats van afzonderlijke signaaldraden voor elke as te vereisen, waardoor de bekabeling, vooral op machines met een hoog aantal assen, vereenvoudigd wordt.
En de digitale aard van de communicatie maakt de servo-update deterministischer. Het commando van elke as arriveert precies op het juiste moment in de servocyclus.
De A17B-3300-0200 is de controller-kant terminal van de FSSB.
Het bevat de FSSB-communicatielogica die de positiecommando's van de interpolatie door de controller in FSSB-gegevenspakketten formateert,wordt via de optische verbinding naar de servoversterkermodules verzonden, en ontvangt de feedbackgegevens van de versterker.
De servo-software van de controller behandelt nooit de FSSB-communicatie rechtstreeks. De A17B-3300-0200 behandelt die laag volledig.
De aanduiding "hi-speed" in de beschrijving van de A17B-3300-0200 verwijst naar de servo-update.Servomodules met standaardversnellingen updaten het positiecommando naar elke as met een snelheid die wordt bepaald door de basis-CNC-interpolatiecyclus.
Hi-speed-modules worden sneller bijgewerkt.
Voor de meeste bewerkingstoepassingen is het verschil onwaarneembaar: de servo kan het opgedragen traject nauwkeurig volgen bij beide actualiseringspercentages.
Maar voor toepassingen met hoge snelheid contourvorming, hoge nauwkeurigheid small-form-factor onderdelen, of multi-as gelijktijdige bewerking waar as synchronisatie is cruciaal,de hogere updatesnelheid zorgt voor een nauwere synchronisatie tussen assen en een lagere residuele volgende fout in dynamische omstandigheden.
Voor machines die vanaf de oorspronkelijke installatie zijn gespecificeerd met een servomodule met hoge snelheid, is de servomodule met hoge snelheid vereist voor een goede werking.
De software van de controller verwacht de hogere updatecyclus en de prestatieparameters van de servo (winsten, voedingswaarden) worden afgestemd op de hi-speed-lus.Installatie van een standaard-snelheid bord in een machine geconfigureerd voor hi-snelheid zou onjuist servo gedrag te produceren.
De serie A17B-3300 omvat de servo-interface module familie voor de i-serie CNC generatie.De -0200 biedt ook 8 assen bij hi-speed specificatie, de -0201 had 6 assen bij hoge snelheid, en verdere varianten bestonden uit andere combinaties.
Het juiste bord voor een specifieke machine hangt af van het aantal gecontroleerde assen en de snelheidsspecificatie, die beide zijn geregistreerd in de hardwareconfiguratie documentatie van de machine.
Omdat deze boards plug-in-modules zijn op het hoofdcpu-bord, veroorzaakt een fout van het bord servocommunicatie-alarmen voor alle assen die tegelijkertijd door het bord worden bediend.
Een storing die slechts enkele assen treft, is eerder waarschijnlijk in de servoversterkers of feedbackkabels voor die specifieke assen dan in de A17B-3300-0200.
V1: Alle 8 assen op de machine laten FSSB-communicatie alarmen zien bij aansturing. De servoversterkers en glasvezelkabels zijn geïnspecteerd en lijken ongeschonden. Kan dit de A17B-3300-0200 zijn?
Gelijktijdige FSSB-alarmen op alle assen met bevestigde goede versterkers en glasvezelkabels wijzen naar het servomodulebord als gemeenschappelijk storingspunt.Alle 8 askanalen delen de FSSB-communicatielogica van de A17B-3300-0200.
Een fout in deze gedeelde circuits beïnvloedt alle kanalen gelijk.
Als het opnieuw zaaien de alarmen niet opheft, is vervanging van het bord de juiste volgende stap.
Vraag 2: Slechts 3 van de 8 assen vertonen FSSB alarmen. De andere 5 zijn normaal. Is dit de A17B-3300-0200 of de servoversterkers?
FSSB-alarmen met een gedeeltelijke as waarbij sommige assen normaal zijn en andere niet, geven doorgaans aan dat de servo-versterker-eenheden of glasvezelkabels van de betrokken assen, in plaats van het servomodulebord, storingen vertonen.
Het bord verwerkt alle 8 assen via de gedeelde logica. Een fout van het bord treft meestal alle assen. Controleer de glasvezelconnectoren en kabels voor de 3 getroffen assen.
Controleer de alarmcodes van de servoversterker voor die assen.
V3: De A17B-3300-0200 wordt omschreven als een hi-speed board. Kan deze worden vervangen door de standaard-speed variant als de hi-speed versie niet beschikbaar is?
Deze vervanging wordt niet aanbevolen zonder de compatibiliteit te verifiëren.
De installatie van een standaard-snelheidsbord in een systeem met een hoge snelheid kan leiden tot een verslechtering van de prestaties van de servo's, onjuiste volgfouten of systeemalarmen.
Bevestig de servo-softwareconfiguratie van de controller voordat u een vervanging van de snelheid probeert.
V4: Na vervanging van de A17B-3300-0200 lijkt de servo-prestatie normaal, maar een as toont af en toe een korte positiefoutpiek tijdens snelle bewegingen.Wat moet worden onderzocht?
Af en toe optredende positiefouten bij snelle bewegingen na een vervanging van het bord kunnen wijzen op een marginale glasvezelverbinding op de FSSB-poort van het nieuwe bord.
De glasvezelverbinding moet volledig en schoon zijn geplaatst.
Zelfs een kleine hoeveelheid verontreiniging op de glasvezelkant of een connector die niet volledig is ingeschakeld, kan incidentele gegevensfouten op de FSSB veroorzaken die verschijnen als korte positieverstoringen.Reinig de vezel connector gezichten en zorg voor volledige betrokkenheid voordat verder onderzoek.
V5: De A17B-3300-0200 is verbonden met de 16i-, 18i- en 21i-series. Werkt deze ook in 0i-series controllers?
De 0i-serie controllers gebruiken een andere fysieke en elektrische architectuur dan de 16i/18i/21i-familie.
De A17B-3300-0200 is ontworpen voor de 16i/18i/21i-platformarchitectuur en is niet compatibel met 0i-series controllers, die hun eigen servomodule-bordspecificaties gebruiken.
