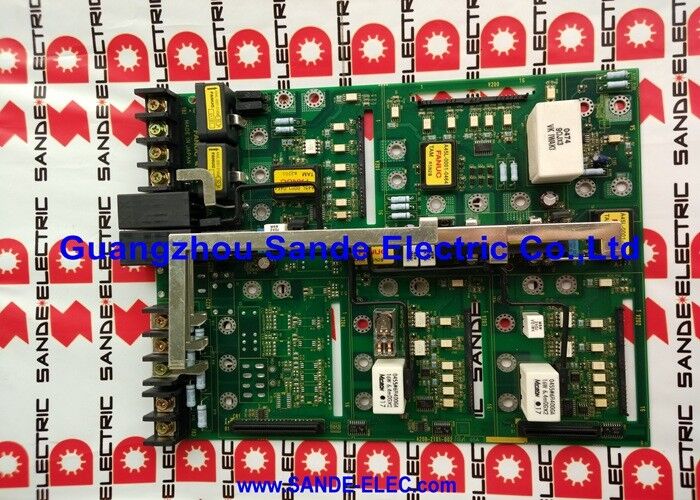

1 pc Nieuwe Fanuc A17B-3300-0201 Board A17B33000201 A17B-33OO-O2O1

FANUC A17B-3300-0201 | 6-assige Hi-Speed ​​i-serie servomodule – FSSB / plug-in op hoofd-CNC-bord

Zesassige FSSB-servobesturing in één plug-in module

De A17B-3300-0201 is de 6-assige hogesnelheidsservomodule voor FANUC's i-serie CNC-platform - de plug-inkaart die de FSSB-communicatie en servo-asbesturing beheert voor alle zes servo-assen die door deze module worden bediend. Het wordt rechtstreeks op de master-PCB van de i-serie geïnstalleerd, naast de andere functionele plug-in-modules: de CPU-processorkaart, grafische module en geheugenmodules (SRAM, DRAM, FROM).

"Hi-Speed" identificeert de op FSSB gebaseerde glasvezel-servocommunicatie-interface - de snelle seriële bus die de oudere Type A/B PWM parallelle bedrading in de i-serie CNC-generatie verving. Deze module verzorgt het FSSB-communicatiepad van de CNC naar de servoversterkerketen en coördineert zes gelijktijdige servo-aslussen.

De 6-assige capaciteit van de A17B-3300-0201 dekt de standaard asconfiguratie van bewerkingscentra, frees-draaimachines en meerassige draaicentra waarbij X-, Y-, Z-, A-, B- en C-assen (of gelijkwaardige combinaties) gelijktijdig worden aangestuurd. Voor systemen die minder dan zes FSSB-assen vereisen, is de module nog steeds de juiste installatie: ongebruikte askanalen zijn eenvoudigweg inactief.

Belangrijkste specificaties

A17B-3300-familie - Varianten met astelling

Binnen de A17B-3300-serie bestaan ​​er verschillende varianten voor het aantal assen voor verschillende CNC-configuraties:

Het aantal assen is een compatibiliteitscontrolepunt: de in de CNC geïnstalleerde module moet overeenkomen met de asconfiguratie van de machine. Een module met minder askanalen dan de machine nodig heeft, laat assen achter zonder FSSB-servocommunicatie. Controleer altijd het aantal assen van de geïnstalleerde module op het label voordat u een vervanging bestelt.

Veelgestelde vragen

V1: Wat betekent "Hi-Speed" in de beschrijving van de module?

Hi-Speed ​​identificeert de FSSB-interface (Fibre Servo Serial Bus) – het glasvezelservocommunicatieprotocol van FANUC dat wordt gebruikt in het i-serie CNC-platform. Het onderscheidt deze module van de oudere Type A/B PWM-interface servobesturingskaarten die worden gebruikt in CNC's uit de pre-i-serie. De FSSB-interface transporteert alle zes servo-as-commando's van de CNC naar de aandrijfversterkerketen via optische vezelkabel.

Vraag 2: De machine heeft slechts vier servo-assen. Moet A17B-3300-0201 (6-assig) nog steeds worden gebruikt?

Ja, als dat de module is die in de machine is geïnstalleerd. De capaciteit van 6 assen is de hardwarecapaciteit: ongebruikte askanalen blijven inactief in de CNC-asconfiguratie. De CNC-parameters bepalen hoeveel assen actief zijn. Installeer de exacte module die momenteel in de machine zit, ongeacht het werkelijke aantal gestuurde assen.

V3: Welke alarmen geven aan dat de A17B-3300-0201 defect is?

FSSB-communicatiealarmen die meerdere servo-assen tegelijkertijd beïnvloeden (vooral bij het opstarten) duiden op een fout in het gemeenschappelijke servocommunicatiepad. Als een enkele as een FSSB-alarm vertoont terwijl andere normaal blijven, is de fout waarschijnlijker in de versterker, motor of glasvezelkabel van de specifieke as. Wanneer deze module faalt, heeft dit doorgaans invloed op alle zes de assen die hij tegelijkertijd beheert.

Vraag 4: Zijn er voor het vervangen van de A17B-3300-0201 CNC-parameterwijzigingen nodig?

Nee. Servo-asparameters en motortype-instellingen worden opgeslagen in de SRAM-geheugenmodule van de CNC, niet op de servokaart zelf. Voor een vergelijkbare vervanging van de A17B-3300-0201 zijn geen wijzigingen in de asparameters nodig. Controleer na de installatie of alle FSSB-glasvezelverbindingen goed op hun plaats zitten en of er geen FSSB-communicatiealarmen zijn bij het opstarten.

V5: Kan de A17B-3300-0200 (8-assen) worden gebruikt in plaats van de A17B-3300-0201 (6-assen)?

Hiervoor is bevestiging nodig dat de CNC-hardware- en softwareconfiguratie de 8-assige module in deze positie ondersteunt. Modulevervanging tussen verschillende asaantallen is geen bevestigde directe verwisseling; de FSSB-topologieconfiguratie van de CNC moet mogelijk de verandering weerspiegelen. Controleer de compatibiliteit met de CNC-hardwaredocumentatie van de machine voordat u een vervanging tussen varianten probeert.
