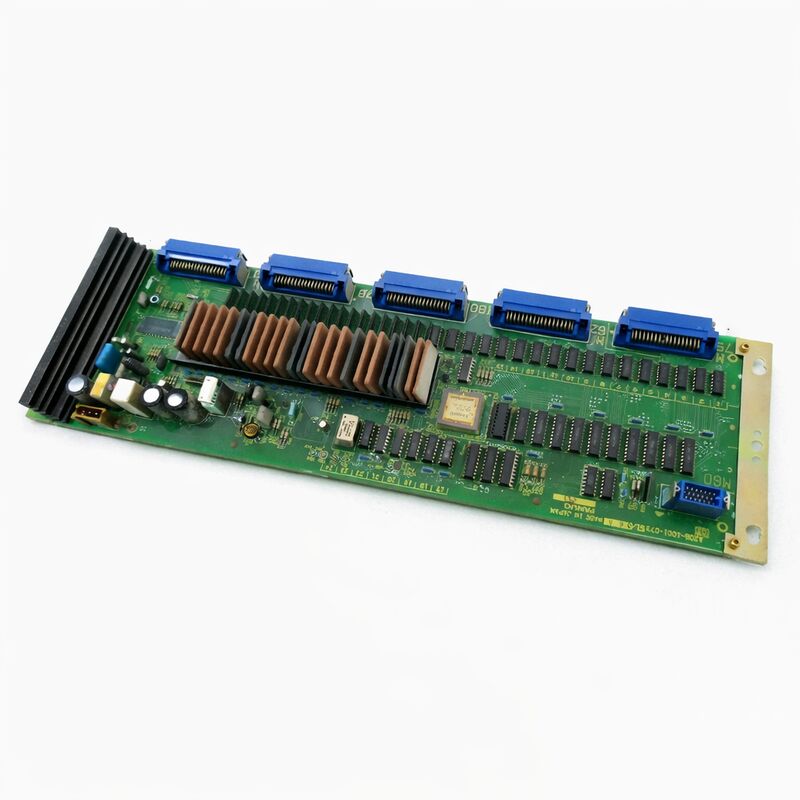

FANUC A20B-1001-0730 A20B10010730 Raadskaart A2OB-1OO1-O73O

FANUC A20B-1001-0730 104/72 I/O PCB voor CNC-besturing

De FANUC A20B-1001-0730 is een I/O-besturingskaart die wordt gebruikt waar een machine een gedefinieerde digitale input- en outputstructuur vereist binnen het CNC-kastje.

Dit model wordt algemeen geïdentificeerd als een 104/72 I/O PCB, ook beschreven als I/O B1 en geassocieerd met PMC-M I/O-afhandeling.

In de praktijk behoort het tot de machine-signaalinterface-laag in plaats van de CPU, het display of de servosectie.

Wat deze kaart nuttig maakt, is het duidelijke signaalprofiel. De 104/72-aanduiding geeft het een specifieke rol in systemen die die exacte I/O-telling nodig hebben, en sommige besturingsreferenties plaatsen het ook in grotere FANUC 0M- of 0T-configuraties als een extra I/O-kaart.

Dat maakt het een verstandige keuze voor een kaart-voor-kaartvervanging wanneer de bestaande besturing al dezelfde I/O-lay-out gebruikt.

Belangrijkste productgegevens

Toepassingsscenario's

A20B-1001-0730 wordt doorgaans gebruikt in CNC-systemen die een speciale 104-ingangen / 72-uitgangen I/O-structuur nodig hebben voor besturing en signaaluitwisseling aan de machinezijde.

Het is geschikt voor reparatie van I/O op kastniveau, vervanging van een defecte I/O-kaart in FANUC 0-serie besturingen, en restauratiewerkzaamheden waarbij het oorspronkelijke signaalgetal en de interface-lay-out ongewijzigd moeten blijven.

Het past ook op machines waar de geïnstalleerde besturing deze kaart al gebruikt als een toegevoegde I/O-laag in grotere 0M- of 0T-opstellingen.

In die situaties wordt de kaart niet gebruikt als een algemene reserve-PCB, maar als een gedefinieerde signaalinterfacekaart die nauw moet aansluiten bij de bestaande besturingsarchitectuur.

Waarom dit product kiezen

Dit model is een sterke keuze wanneer de machine al afhankelijk is van een 104/72 I/O-kaart en de vervanging de oorspronkelijke signaalstructuur moet behouden.

De kaart is gemakkelijker nauwkeurig te matchen dan een algemene CNC-PCB, omdat de rol ervan is gekoppeld aan een specifieke I/O-capaciteit en een specifieke plaats in de besturingslay-out.

Veelgestelde vragen

V1. Wat voor soort kaart is de A20B-1001-0730?
Het is een 104/72 I/O PCB, ook wel I/O B1 genoemd. Het behoort tot de machine-I/O-sectie van de CNC en is geassocieerd met PMC-side signaalafhandeling in plaats van CPU- of servobesturing.

V2. Wat doet deze kaart in het systeem?
De rol ervan is het beheren van digitale machine-side input- en outputsignalen. In de praktische besturingsarchitectuur fungeert het als de I/O-interface-laag tussen de besturing en de aangesloten veldignalen.

V3. Wat moet worden gecontroleerd bij het selecteren van A20B-1001-0730?
De belangrijkste controles zijn het exacte onderdeelnummer, het 104/72 I/O-formaat, en of de geïnstalleerde besturing al gebruikmaakt van deze kaartfamilie op dezelfde positie. Als de besturing deel uitmaakt van een grotere 0M- of 0T-opstelling, moet ook de bestaande kastlay-out worden gecontroleerd vóór vervanging.

V4. Hoe moet de specificatie “104/72” worden begrepen?
Het definieert de I/O-capaciteit van de kaart. Dit is een van de belangrijkste matchingpunten, omdat kaarten in dezelfde familie nog steeds kunnen verschillen in signaalgetal en toepassingsrol.

De vervanging moet overeenkomen met de geïnstalleerde I/O-structuur, niet alleen met de serie-familie.

V5. Hoe moeten storingen worden gediagnosticeerd voordat deze kaart wordt vervangen?
Begin met het scheiden van veld-bedradingsfouten van I/O-fouten op kaartniveau. Als meerdere ingangen of uitgangen falen in een patroon dat verband houdt met het I/O-bereik van de kaart, en de externe bedrading en apparaten aan de terminalzijde stabiel zijn, wordt de I/O-kaart een waarschijnlijker storingspunt.
