Fanuc Moederbord A20B-1004-0070 A20B10040070 A2OB-1OO4-OO7O

FANUC A20B-1004-0070 ∙ CZ-type spindelmotor encoder PCB ∙ snelheidsfeedback / Z-puls oriëntatie

Deelnummer:A20B-1004-0070

Vervaardiger:FANUC Corporation (Japan)

Productsoort:Spindelmotorencoder-PCB CZ-type

C-signaal en Z-signaal

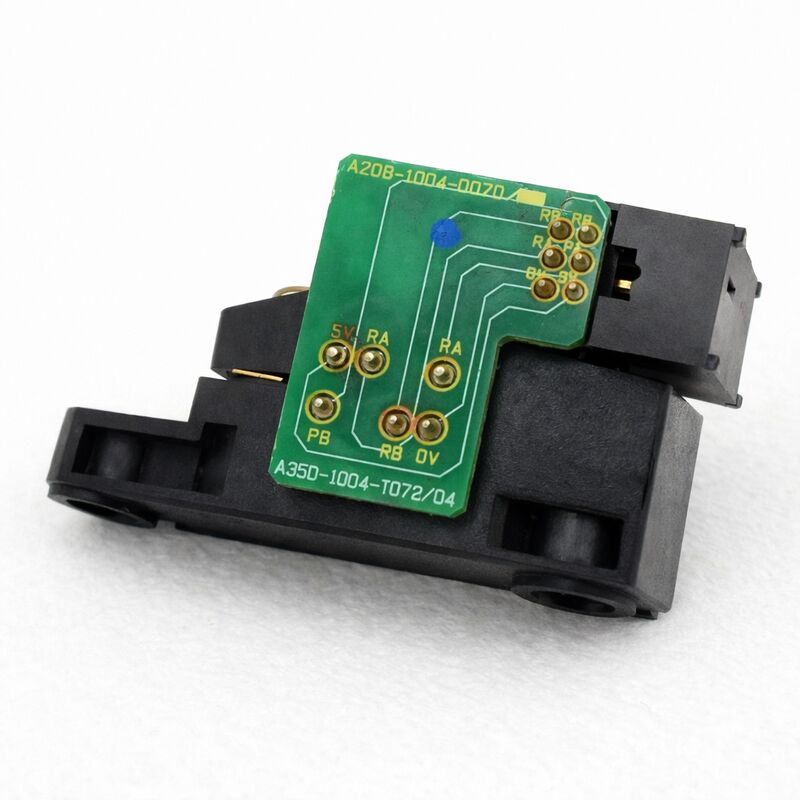

The A20B-1004-0070 is a CZ-type spindle encoder PCB — the board inside the spindle motor housing that reads the rotating encoder assembly and generates two distinct feedback signals for the spindle drive system.

C-signaal (snelheidsfeedback):De spindelversterker krijgt de werkelijke rotatiesnelheid van de motor.De versterker vergelijkt dit continu tegen de opgedragen snelheid en past de uitgangsstroom aan om te compenseren voor de variaties van de belasting tijdens het snijdenZonder een geldig C-signaal, stort de snelheidsregeling in en de aandrijving kan de geprogrammeerde RPM niet houden.

Z-signaal (oriëntatieverwijzing):Geproduceerd één puls per volledige as omwenteling.De CNC gebruikt deze puls als hoekreferentie bij het uitvoeren van spindeloriëntatie de M19 functie die de spindel stopt bij een precieze hoek voor automatische gereedschapswisselingHet Z-signaal is alleen nodig voor oriëntatie, niet voor continu snijden, en daarom veroorzaakt een beschadigd Z-signaalpad een specifiek symptoom: normale spindel snelheid tijdens het snijden,Maar de M19 doet elke keer een fout..

Dat symptoom: “oriëntatie mislukt, snijwerk werkt correct” wijst rechtstreeks naar het Z-signaalpad en helpt het encoder-PCB te isoleren als de waarschijnlijke fout.

Het PCB en de rotor zijn twee aparte onderdelen

De A20B-1004-0070 is het elektronische deel van de encoder.De rotor, het mechanische element dat met de motoras draait en voor de sensorelementen van het PCB loopt, is een afzonderlijk onderdeel met een eigen FANUC-onderdeelnummerBij vervanging van het PCB kan de oorspronkelijke rotor hergebruikt worden indien deze niet beschadigd is.

Na een spindelinslag kan de rotor verplaatst of gebroken zijn, zelfs wanneer hij visueel intact lijkt. Een verplaatste rotor verandert de luchtkloof tussen de sensoren en het rotoroppervlak.het produceren van zwakke of onregelmatige signalen van een anders functionele nieuwe PCB- Controleer altijd de rotor en bevestig de juiste luchtkloof na iedere vervanging van de codeerder in geval van een crash.

Belangrijkste specificaties

Veelgestelde vragen

V1: De oriëntatie van de spindel (M19) is altijd fout, maar het snijden bij hoge snelheid is normaal.

Dit symptoom impliceert specifiek het Z-signaalpad ∙ de één-per-omwenteling puls die wordt gebruikt voor oriëntatie.Een schone enkele puls per omwenteling bevestigt dat het signaal aanwezig is.Een afwezig of zeer zwakke Z-puls met een bevestigde correcte luchtkloof duidt op een defecte PCB.controleer de spindel oriëntatie parameter instellingen in de CNC voordat het vervangen van het bord.

V2: De spindelmotor is ingestort. Het encoder-PCB ziet er intact uit, maar er verschijnen positiefouten. Wat moet worden gecontroleerd?

Een verschoven rotor vernauwt of vervormt de luchtkloof tussen de rotor en de PCB-gevoelige elementen.produceren van zwakke of onregelmatige signalen, ongeacht de PCB-conditieVerwijder de encoderhoes, controleer de rotor en controleer of de luchtkloof voldoet aan de specificaties in de onderhoudsdocumentatie van de spindelmotor voordat de PCB wordt vervangen.

V3: Kan de A20B-1004-0070 op een bank buiten de motor worden getest?

De PCB genereert alleen signalen wanneer de rotor door zijn sensorelementen gaat.Bij functionele tests moet het PCB in de motor worden geïnstalleerd met de as die draait in de machine of op een teststand.Bevestig de C- en Z-signalen bij de encoder-connector tijdens de langzame asrotatie.

V4: Na vervanging van het PCB is de spindel snelheid onregelmatig onder snijbelasting, maar de oriëntatie werkt correct.

Erratieke snelheid onder belasting met correcte oriëntatie geeft aan dat er een probleem is met het C-signaal. Het Z-signaal (oriëntatie) werkt, maar de snelheidsfeedback is intermitterend of lawaaierig.Controleer de encoder kabel en connector voor intermitterend contactEen signaal onder de minimale drempel van de versterker produceert onbetrouwbare snelheidsfeedback, zelfs als het signaal schoon is op de PCB-connector.

V5: De encoder behuizing is verontreinigd met koelmiddel. Kan het bord worden gereinigd en hergebruikt?

Lichte oppervlakteverontreiniging kan worden aangepakt met een elektronisch veilige contactreiniger.Identificeer en herstel het gebrekkige afdichting voordat de encoder opnieuw wordt geïnstalleerdVoor een betrouwbare werking op lange termijn is zowel de reiniging als de reparatie van de afdichting noodzakelijk.
