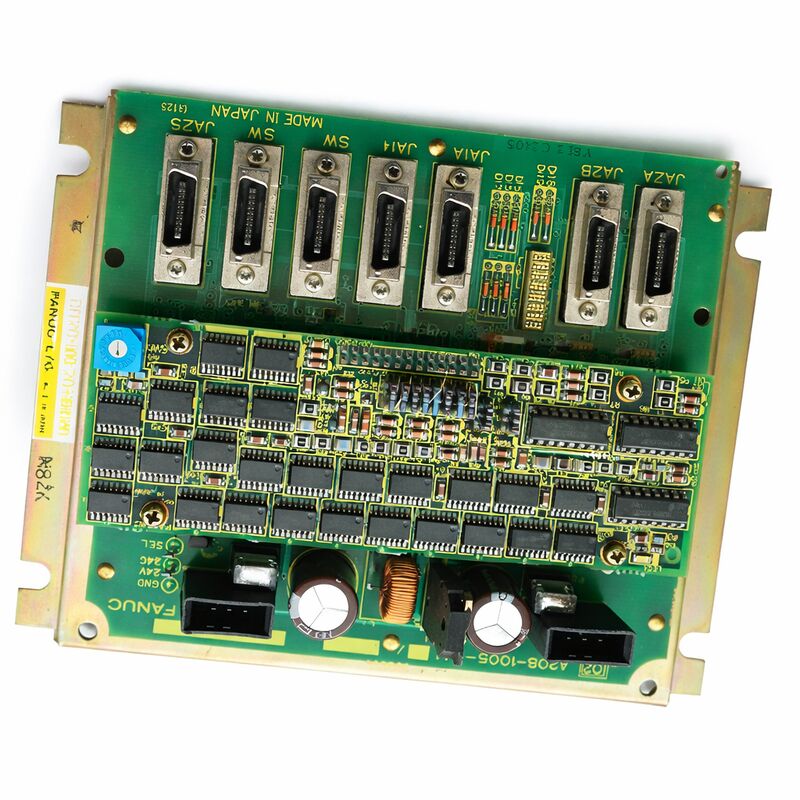

FANUC A20B-1005-0110 DPD/MDI Video Switcher PCB

Sommige FANUC-borden zijn gemakkelijk te identificeren aan de hand van hun plaats in de machine: voeding, beweging, geheugen, I/O.

De A20B-1005-0110 is anders. Openbare vermeldingen identificeren het als een DPD/MDI Video Switcher PCB, onderdeel van de A20B-1005 serie.

Dit plaatst het duidelijk aan de video- of display-signaalzijde van de besturingshardware, waar de belangrijkste vereiste is dat het signaalpad correct overeenkomt in plaats van de vervanging van het vermogensgedeelte.

Voor besturingssystemen die nog steeds afhankelijk zijn van de originele FANUC-displayarchitectuur, wordt een videoschakelbord meestal geselecteerd op basis van het exacte bordnummer en de geïnstalleerde interface-indeling. De onderdeelnaam zelf suggereert sterk een schakelfunctie tussen DPD en MDI display-gerelateerde secties, dus dit is het soort bord dat moet worden gematcht op basis van de toepassingscontext, niet alleen op basis van de connectorvorm of bordgrootte.

Technische Snapshot

Werkelijke toepassingen

De A20B-2001-0850 wordt gebruikt in FANUC R-J2 Mate besturingssystemen waar een 2-slot backplane PCB vereist is om de lay-out van de controllerkaart te ondersteunen. Praktisch gezien wordt het meestal toegepast tijdens reparatie van de besturingskast, vervanging van de backplane, of restauratie van een bestaande R-J2 Mate controller wanneer de originele rackstructuur ongewijzigd moet blijven.

Dit bord is met name relevant in toepassingen waar de originele besturing hetzelfde bord-interconnectieformaat moet behouden, zoals bij reparatie van robotcontrollers, opknappen van oudere FANUC-besturingen, en service aan geïnstalleerde R-J2 Mate systemen gebruikt.

Omdat het een backplane is in plaats van een logische processorboard, is de waarde in de praktijk het hoogst wanneer het doel is om de slotuitlijning en de verbinding tussen de borden binnen de controller te behouden.

FAQ

V1. Wat voor soort bord is de A20B-1005-0110?
Het is een DPD/MDI Video Switcher PCB. Openbare productvermeldingen gebruiken die exacte beschrijving, dus het moet worden behandeld als een display-padbord in plaats van een voedingsbord, CPU-kaart of geheugenmodule.

V2. Wat doet dit bord in het systeem?
Op basis van de gepubliceerde naam behoort dit bord tot het videoschakelpad van de besturing. Praktisch gezien is het bedoeld om video-gerelateerde signalen te beheren of te routeren tussen de DPD- en MDI-zijden van de besturingsinterface.

V3. Wat moet worden gecontroleerd bij het selecteren van de A20B-1005-0110?
De belangrijkste controles zijn het exacte onderdeelnummer, de geïnstalleerde displayconfiguratie, en of de besturing dezelfde DPD/MDI videoschakelregeling gebruikt.

Aangezien de openbare beschrijving zeer specifiek is, is de veiligste match gebaseerd op het originele bordlabel en het geïnstalleerde displayhardwarepad.

V4. Hoe moet de beschrijving “DPD/MDI Video Switcher” worden begrepen?
Het moet worden gelezen als de primaire functionele identiteit van het bord. “Video switcher” geeft aan dat het niet zomaar een passieve printplaat is, terwijl “DPD/MDI” de signaalomgeving aangeeft waartoe het behoort. Bij het selecteren van een vervanging zijn die termen belangrijker dan alleen het uiterlijk van het bord.

V5. Wat is het belangrijkst om te bevestigen vóór vervanging?
Bevestig vóór vervanging het volledige bordnummer, de displaysectie waarmee het is verbonden, en of het oorspronkelijke probleem zich daadwerkelijk in het schakelbord bevindt in plaats van in de monitor, de toetsenbord/display-eenheid of het bedradingspad.

Omdat dit model zich in de displayketen bevindt, is nauwkeurige foutisolatie belangrijk voordat het videoschakelbord als het defecte onderdeel wordt beschouwd.
