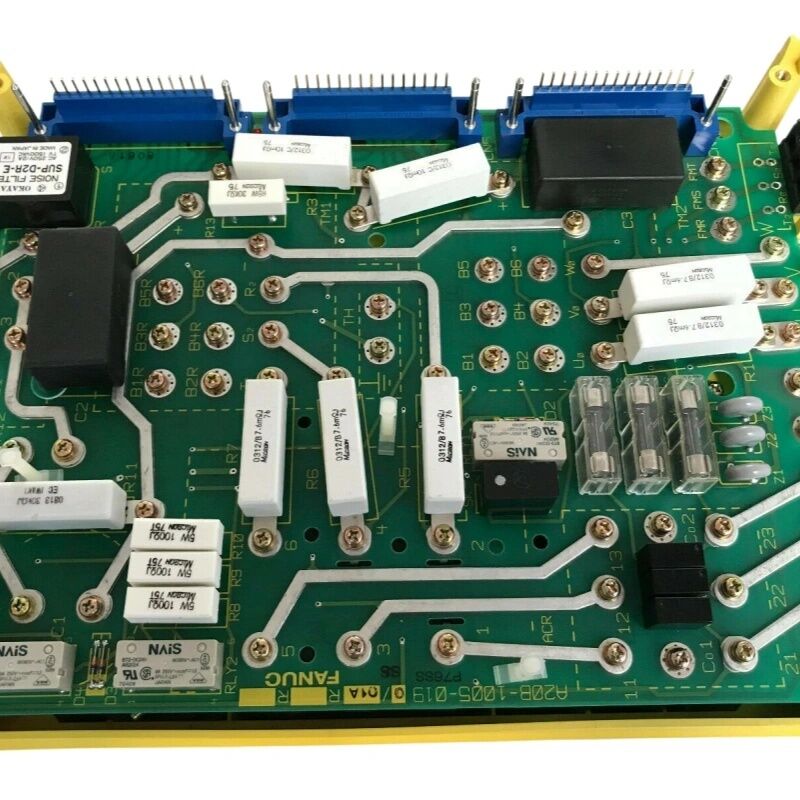

Fanuc A20B-1005-0190 PC-bord A20B10050190 A2OB-1OO5-O19O

FANUC A20B-1005-0190 | Spindel Drive Control PCB — AC Spindel Amplifier Systemen

Onderdeelnummer: A20B-1005-0190

Fabrikant: FANUC Corporation (Japan)

Producttype: Spindel Drive Control PCB

Board Serie: A20B-1005

Wat dit bord doet

De A20B-1005-0190 is de besturingskaart in een FANUC AC spindel drive. Het beheert de logica die zich bevindt tussen het spindelcommando van de CNC en de daadwerkelijke motoruitgang — het lezen van het doel-RPM van de CNC, het vergelijken ervan met de werkelijke snelheidsfeedback, het aanpassen van de PWM-uitgang, en het in realtime monitoren van stroom-, temperatuur- en encodersignalen.

Het is een besturingskaart, geen vermogenskaart. Dat onderscheid is belangrijk voor diagnostiek. Het vermogensgedeelte bevat de IGBT-transistoren die hoge motorstromen schakelen. De besturingskaart is de elektronica die die transistoren vertelt wanneer ze moeten schakelen. Veel spindelfouten die lijken op problemen met het vermogensgedeelte — overstroomalarmen tijdens acceleratie, grillige snelheid — ontstaan ​​eigenlijk in de besturingselektronica. Een defecte gate driver IC op de besturingskaart stuurt onjuiste timingpulsen naar de vermogenstransistoren, en het resultaat lijkt op een transistorfout. Het vervangen van de besturingskaart is in die gevallen de juiste eerste stap.

De A20B-1005-serie omvat besturingskaarten die zijn afgestemd op specifieke FANUC AC spindel drive-configuraties, met de juiste signaalinterface, beveiligingslogica en communicatieprotocol voor die drives.

Na vervanging

Controleer bij het installeren van een vervangende besturingskaart de drive-parameters. De besturingskaart slaat motorspecifieke instellingen op — nominale stroom, snelheidskalibratie, toepassingsparameters. Als de vorige kaart aangepaste instellingen had, herstel deze dan van een opgenomen parameterlijst voordat u de spindel weer in productie neemt. Het overslaan van deze stap is de meest voorkomende oorzaak van problemen na vervanging.

Belangrijkste specificaties

FAQ

V1: De spindel vertoont een overstroomalarm tijdens acceleratie. De vermogenstransistoren testen goed. Zou deze kaart de oorzaak kunnen zijn?

Ja. Een defecte gate driver op de besturingskaart zorgt ervoor dat de uitgangstransistoren onjuist schakelen, waardoor een stroompiek ontstaat die de overstroomdetectie activeert — zelfs wanneer de transistoren zelf onbeschadigd zijn. Vervang eerst de besturingskaart en controleer de parameters voordat u onder belasting test.

V2: De spindelsnelheid schommelt tijdens het snijden. Motor en encoder lijken onbeschadigd. Wat te controleren?

Snelheidsschommelingen met een intact mechanisch systeem wijzen op de snelheidsregelaar of de feedbackverwerking op de besturingskaart. Controleer eerst schone encoderpulsen aan de ingang van de kaart. Bekijk vervolgens de gain-parameters van de snelheidsregelaar. Als beide correct zijn, kunnen de componenten in de regelcircuits van de kaart verslechterd zijn.

V3: Na vervanging van de kaart draait de spindel, maar de oriëntatie wordt niet voltooid. Waarom?

Oriëntatie is afhankelijk van de Z-puls van de encoder en de oriëntatieparameters in de drive. Controleer of die parameters zijn overgedragen van de oorspronkelijke configuratie. Als de parameters correct zijn, controleer dan of het Z-signaal de juiste ingangsklem van de vervangende kaart bereikt.

V4: De drive slaagt voor zijn zelftest, maar faalt bij het eerste CNC-snelheidscommando. Wat betekent dit?

Een normale zelftest, maar een storing bij het eerste CNC-commando suggereert dat de communicatie-interface op de besturingskaart het seriële commando van de CNC niet correct kan interpreteren. Controleer eerst de bekabeling tussen CNC en drive. Als de bekabeling goed is, is het communicatiecircuit van de kaart defect.

V5: Hoe moet deze kaart worden opgeslagen als preventieve reserve?

Bewaar in antistatische verpakking bij stabiele kamertemperatuur, uit de buurt van vocht. Voordat u opslaat, noteer de parameterinstellingen van de geïnstalleerde kaart — een reserve met gedocumenteerde parameters halveert de hersteltijd wanneer de reserve uiteindelijk nodig is.
