| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-1005-0420 |

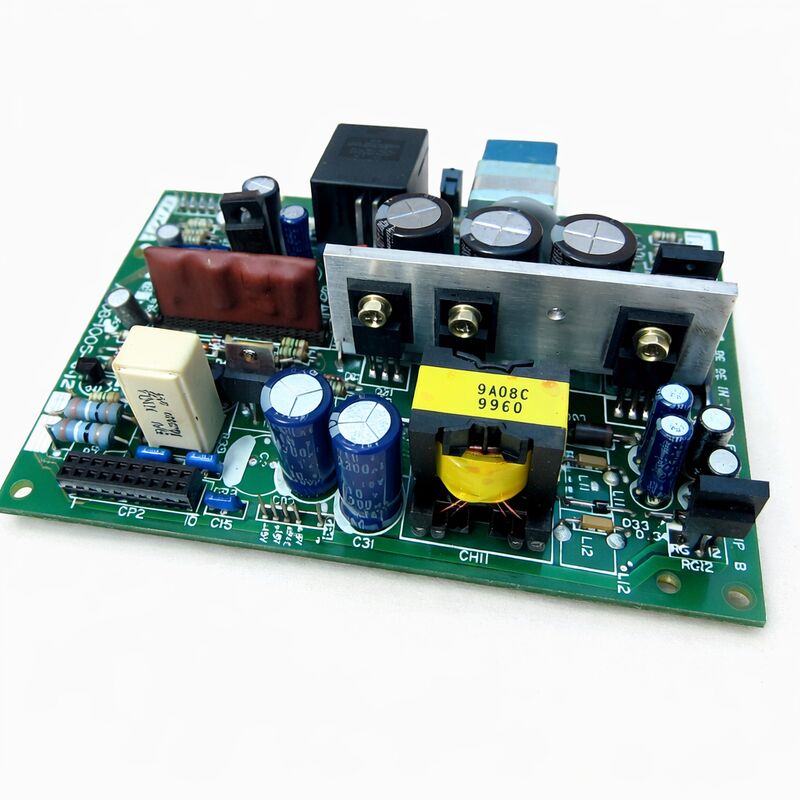

DeFANUC A20B-1005-0420is the power supply PCB for FANUC's Series 16B/18B/21B generation CNC controllers — the "B-series" generation that bridges the earlier analogue A-series controls and the subsequent i-series digital controls, en die de periode in de jaren negentig vertegenwoordigt waarin FANUC CNC de dominante keuze was in de wereldwijde productie van werktuigmachines.
Het 24VDC-invoerontwerp van de A20B-1005-0420 is begrijpelijk, omdat het een doelbewuste architecturale verschuiving vertegenwoordigt ten opzichte van de PSU-aanpak die in eerdere FANUC-controllergeneraties werd gebruikt.
Earlier FANUC power supply designs (such as those in the Series 16A and 15A controllers) accepted AC mains input directly and included their own rectification and power factor correction stages on the PSU board.
De B-serie benadering verplaatst deze primaire stroom fase van de CNC controller's PSU bord en op een aparte,externe 24VDC-stroomvoorziening typisch een speciale schakelmodus-stroomvoorziening die elders in de elektrische kast van de machine is gemonteerd.
De redenen voor deze architectonische verandering zijn praktisch.FANUC vereenvoudigde het CNC-bord de A20B-1005-0420 hoeft alleen DC-naar-DC-omzetting van de geleverde 24V naar de lagere gereguleerde spanningen vereist door de logica en analoge circuits van CNC te verwerken.
Het bord is kleiner, genereert minder warmte en is daardoor betrouwbaarder.
De 24VDC-toevoer die het bord voedt, is meestal geïsoleerd van de andere 24VDC-circuits van de machine (sensoren, magnetronen,contactors) om te voorkomen dat machine-I/O-switching-transitors worden gekoppeld aan de interne voeding van de CNC.
| Parameter | Waarde |
|---|---|
| Inlaatspanning | 24VDC |
| Type C-benaming | Voor 16B, 18B (FS-18TB, FS-18GB) |
| Aanduiding van type B | Voor 21B, 210B (FS-21TB, FS-21MB) |
| Montage | Piggyback op het I/O-bord van de PSU |
| Uitgangsrails | +5V, ±15V en hulpsporen |
| Reeks | A20B-1005 |
| Oorsprong | Japan |
In de FANUC-series 18B en 21B-regelaarschaal bestaat de stroomvoorziening uit twee lagen.De onderste laag is het I/O-PSU-bord een groter bord dat de interface tussen de 24VDC-invoer verwerkt, de interne stroombus van de CNC, en de I/O-circuits van de machine (invoermodules, uitvoermodules, relaisinterface).
De bovenste laag, rechtstreeks bovenop de I/O PSU board in een piggyback arrangement gemonteerd, is de A20B-1005-0420 ¢ het bord dat de nauwkeurig gereguleerde DC rails die nodig zijn voor CNC's logica genereert,geheugen, servo-interface, en display elektronica.
Deze tweelaagse opstelling maakt het mogelijk de platen te scheiden bij het vinden van fouten. If the CNC's operator panel lights and I/O are functional (indicating the I/O PSU board is delivering 24V to the machine interface circuits) but the CNC's CPU and memory modules are not initialising (indicating a failure in the logic supply rails), wordt de storing gelokaliseerd op het bovenste A20B-1005-0420-bord.
Omgekeerd, als zowel de machine-I/O als de CNC-logica tegelijkertijd falen, kan de fout liggen in de 24VDC-toevoer die de hele assemblage voedt.
De variant -0420 (type C voor 16B/18B, type B grote capaciteit voor 21B) is de zwaardere variant van de twee veel voorkomende varianten.de -0421 (dat is de kleine capaciteit Type B voor 21B, en Type C voor 18C/16C).
Machines met meer I/O, grotere servosystemen of hogere vermogensweergave-eenheden vereisen de -0420-variant met een hogere capaciteit.
Substituting the lower-capacity -0421 in a machine requiring the -0420 may result in supply rail sag under full load — a common cause of intermittent alarms that are difficult to trace without measuring supply voltages under operational load.
Stroomstortingen in de CNC-generatie van de B-serie vertonen kenmerkende patronen die ervaren onderhoudsingenieurs herkennen:
De CNC lijkt dood.Geen scherm, geen ventilatorrespons van de CNC-koelventilator, geen LED-activiteit op het bord.
Dit wijst op een volledig stroomonderbreking check eerst de 24VDC-toevoer aan de ingangspoort, controleer vervolgens op geblazen zekers op de PSU-boards, en vermoed dan de A20B-1005-0420 zelf.
CNC partieel initialiseert en dan stopt:De CNC begint te booten LED's licht kort op het hoofdbord, het scherm toont een opstartscherm, stopt dan en toont een systeemalarm.
Dit suggereert een voedingsbron die lichtladingstroom kan opwekken (bij opstarten met de meeste modules die nog niet actief zijn), maar die geen stabiele spanning kan handhaven onder volle belasting.
Meet de +5V voedingsrail onder volle systeembelasting een rail die met alle modules actief onder de 4,75V zakt, maar 5 geeft.05V met de CNC in de beginfase bevestigt een voeding met onvoldoende stroomcapaciteit.
Intermitterende systeemwaarschuwingen in verband met de omgevingstemperatuur:De CNC werkt correct wanneer het koud is, maar genereert na 30 ̊60 minuten gebruik willekeurige alarmen (geheugenpariteitsfouten, systeem alarmen).
Dit is het klassieke symptoom van veroudering van elektrolytische condensatoren. Condensatoren presteren beter koud en vertonen verhoogde ESR bij verhitting.waardoor de voedingsrail een verhoogde golftemperatuur ontwikkelt die de geheugen- en logicacircuits verstoort.
Alarm 910 (SRAM-pariteitsfout) niet veroorzaakt door batterijstoring:Als de SRAM-batterij goed is bevestigd, maar alarm 910 intermitterend verschijnt, is het volgende verdachte een probleem met de spanning van de toevoer. CMOS SRAM-circuits zijn gevoelig voor de spanning van de toevoer,en een PSU met afgebroken condensatoren kan voldoende ripple produceren om pariteitsfouten te veroorzaken zonder dat de voedingsspanning zijn nominale tolerantieband verlaat.
De A20B-1005-0420 behoort tot de vaker onderhouden boards in het onderhouds-ecosysteem van FANUC B-serie,Precies vanwege de rol die het speelt in het leveren van stroom aan alle andere boards in het systeem, beïnvloedt elke verslechtering van de prestaties de hele controller.
Speciale FANUC-servicecentra voorzien doorgaans in een volledige vervanging van de condensator als standaardpraktijk tijdens de herziening van de stroomvoorziening, ongeacht de aangegeven fout.
Deze preventieve aanpak is economisch zinvol: de vervanging van de condensator brengt een minimale kostenverhoging met zich mee.maar elimineert de meest voorkomende toekomstige storing modus voordat het de machine terug naar de werkplaats.
Ruildiensten (verzending van een gerenoveerde geteste eenheid in ruil voor het defecte bord, vaak met een garantie van 6 12 maanden) zijn de meest praktische manier om de stilstand van de machine tot een minimum te beperken.
Having a spare A20B-1005-0420 held on site is standard practice in facilities with multiple machines fitted with Series 18B or 21B controls — the part is common enough that the investment is easily justified against the daily production loss of an unplanned machine stoppage.
V1: De A20B-1005-0420 wordt beschreven als een "grote capaciteit" variant.
De -0420 levert een hogere totale uitgangsstroom over zijn gereguleerde rails dan de -0421.dezelfde vormfactorplaat bedient verschillende besturingsconfiguraties door verschillende stroomvermogens te bieden.
Controllers met meer I/O-modules, servo-versterkerverbindingen met een hoger vermogen of grotere display-eenheden trekken meer stroom uit de PSU; ze vereisen de -0420 (grote capaciteit).
Eenvoudigere controllers met minder modules trekken minder stroom op en gebruiken de -0421 (kleine capaciteit).
De onderdelennummers in de oorspronkelijke machineconfiguratie documentatie bevestigen welke variant voor de specifieke machine correct is.
V2: Kan de 24VDC-toevoerspanningstolerantie de werking van de A20B-1005-0420 beïnvloeden?
Ja, de 24VDC-invoer naar de A20B-1005-0420 moet binnen de door het bord gespecificeerde invoertolerantie blijven, typisch 24VDC ±10% (21,6V tot 26,4V).Voerspanning onder het minimum zorgt ervoor dat de interne gelijkstroom- gelijkstroomomvormers buiten hun regelbereik werken, waardoor de stabiliteit van de uitgangsrails wordt verminderd.
Spanningen die aanzienlijk hoger zijn dan het maximale risico op beschadiging van de ingangsbescherming en schakelcomponenten van het bord.
De 24VDC-toevoer moet worden gemeten aan de inlaatterminals van het PSU-bord (niet aan de stroomvoorzieningseenheid zelf,om rekening te houden met kabelspanningsverlies) en bevestigd binnen de specificatie voordat wordt geconcludeerd dat het PSU-bord heeft gefaald.
Vraag 3: Na vervanging van de A20B-1005-0420 geeft de CNC alarm 910 (SRAM-pariteitsfout) weer. Is dit de schuld van het vervangingsbord?
Alarm 910 immediately after a PSU board replacement suggests a supply voltage issue rather than a board fault — the new board may have slightly different output characteristics that expose an SRAM battery issue that the original board was masking, of het vervangingsbord kan een marginale output hebben die problemen met de SRAM-spanningsgevoeligheid veroorzaakt.
Controleer eerst de SRAM batterijspanning.
Vervolgens worden de +5V- en ±15V-rails gemeten met het systeem volledig geladen.opnieuw opladen van CNC-parameters uit back-up .
V4: Is de A20B-1005-0420 compatibel met de FANUC-controllers van de serie 20 en 21B?
De serie 21B en serie 20 zijn verschillende hardware-generaties met verschillende rackarchitecturen.
De A20B-1005-0420 is speciaal ontworpen voor de serie 21B (en de bijbehorende varianten 210-B).
Bevestig de specifieke CNC-systeemvariant ¢ serie 20 versus serie 21 ¢ aan de hand van de originele hardwaredocumentatie voordat u een vervangende PSU bestelt,Aangezien de twee systemen niet onderling verwisselbaar zijn op het niveau van de dienstverlener.
V5: Welke zekers op de A20B-1005-0420 moeten worden gecontroleerd voordat wordt geconcludeerd dat het bord is uitgevallen?
De A20B-1005-0420 omvat meestal een of meer op het bord gemonteerde veiligheidsbeschermers die de 24VDC-invoerleiding beschermen en, in sommige configuraties, afzonderlijke uitgangsrails.
Deze zekeringen zijn toegankelijk als het bord van het rek is verwijderd.
Een geblazen ingangsbeschermer is identiek aan een volledig afbreken van het bord. Geen uitgangsspanning.geen LED-activiteit, maar wordt opgelost door de zekering te vervangen (en te identificeren wat de oorzaak was van de overstromingsgebeurtenis die de zekering heeft opgeblazen).
Controleer alle op het bord gemonteerde zekeringen visueel en met een continuïtetester voordat u concludeert dat het stroomomrekeningscircuit van het bord heeft gefaald.
Een zekerheid die onmiddellijk na vervanging opnieuw ontploft, geeft aan dat er een echte overstromingsfout stroomafwaarts is die moet worden opgelost voordat de PSU veilig kan werken.
