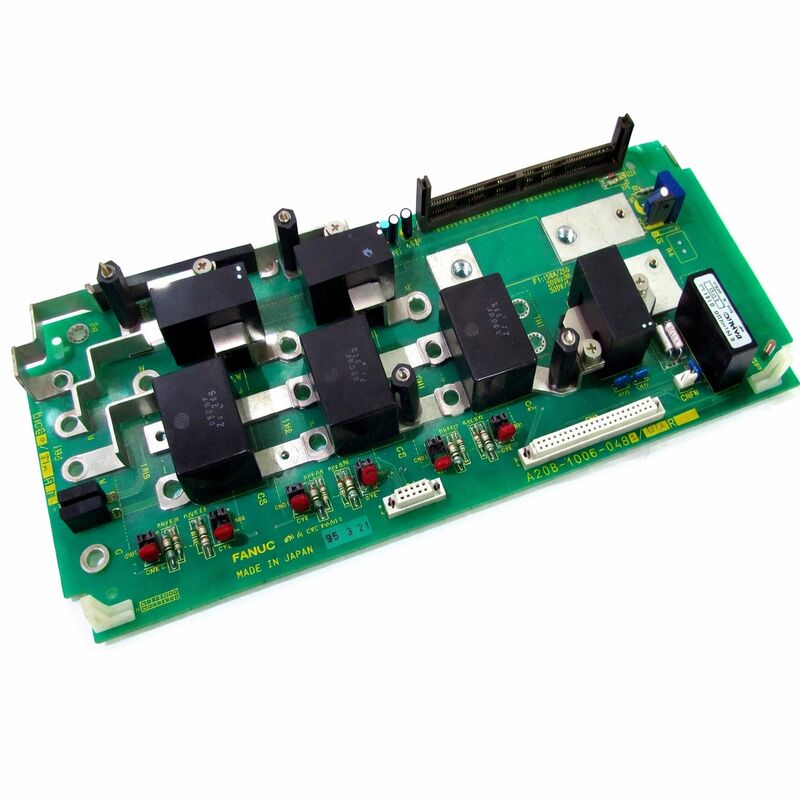

Onderdeelnummer: A20B-1006-0483
Fabrikant: FANUC Corporation (Japan)
Producttype: Besturingsprintplaat
Kaartserie: A20B-1006
Toepassing: FANUC Alpha serie servo aandrijfsysteem
De A20B-1006-0483 is een besturingsprintplaat uit FANUC's A20B-1006 serie. De A20B-1006 familie omvat besturings- en interfacekaarten die worden gebruikt binnen FANUC's Alpha serie servo aandrijfsysteem — voornamelijk de interne besturingsprintplaten voor de Power Supply Module (PSM) en gerelateerde aandrijfsysteemcomponenten die de ruggengraat vormen van FANUC's Alpha versterkerarchitectuur.
Deze kaarten verwerken de besturingselektronica voor het energiebeheer van het aandrijfsysteem, de regeling van de DC-bus, veiligheidsvergrendelingen en CNC-communicatiefuncties.
Het FANUC Alpha versterkersysteem was FANUC's belangrijkste aandrijfplatform voor zijn generatie CNC-werktuigmachines.
In deze architectuur zet de PSM de driefasige AC-netvoeding om in een gereguleerde DC-bus die de servo-versterkermodules (SVM) en spindelversterkermodules (SPM) voedt.
De besturingskaart binnen de PSM — behorend tot de A20B-1006 familie — beheert alle intelligentie van de PSM: precharge-sequencing, DC-busspanningsregeling, regeneratief energiebeheer, foutdetectie en communicatie met de CNC-controller.
De A20B-1006-0483 vertegenwoordigt een specifieke variant binnen deze familie van besturingskaarten, geconfigureerd voor de aandrijfvermogen en functieset van zijn aangewezen PSM-model.
Wanneer een PSM een besturingsfout ontwikkelt — niet in staat is de DC-bus te handhaven, een onjuiste status rapporteert of niet kan communiceren met de CNC — is het vervangen van de besturingskaart de gerichte onderhoudsactie die de fout aanpakt zonder dat de complete voedingsmodule vervangen hoeft te worden.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A20B-1006-0483 |
| Fabrikant | FANUC Corporation |
| Producttype | Besturingsprintplaat |
| Kaartserie | A20B-1006 |
| Toepassing | FANUC Alpha serie servo aandrijfsysteem (PSM/aanduringsbesturing) |
| Aandrijf Familie | FANUC Alpha servo versterkersysteem |
| Oorsprong | Japan |
| Bedrijfstemperatuur | 0 – 55°C (zoals geïnstalleerd in de aandrijfeenheid) |
| Opslagtemperatuur | −20 – 55°C |
| Vochtigheid | 75% RV max (niet-condenserend) |
| Beschikbare Conditie | Nieuw (surplus) / Gerenoveerd / Gerepareerd |
Het FANUC Alpha versterkersysteem maakt gebruik van een gedeelde DC-bus topologie. Alle servo- en spindelversterkermodules in één kast halen hun motorvermogen uit een gemeenschappelijke DC-spanningsrail. De PSM creëert en onderhoudt deze rail. Het gelijkricht de binnenkomende driefasige AC, filtert het resultaat en regelt de DC-busspanning binnen acceptabele grenzen gedurende de gehele bedrijfs cyclus van de machine.
De PSM besturingskaart is waar alle intelligentie voor dit proces zich bevindt.
Bij het inschakelen voert de besturingskaart de precharge-sequentie uit: het laadt geleidelijk de DC-buscondensatoren op om de inschakelstroom te beperken die anders zou vloeien als de volledige spanning onmiddellijk op ontladen condensatoren zou worden toegepast.
Nadat de precharge is voltooid, geeft de besturingskaart opdracht aan de hoofdcontactor om te sluiten, waardoor de volledig opgeladen bus wordt verbonden met de SVM- en SPM-modules.
Tijdens bedrijf bewaakt de besturingskaart continu de DC-busspanning.
Wanneer de servomotoren vertragen, vloeit hun regeneratieve energie terug naar de DC-bus.
De besturingskaart beheert deze geregenereerde energie — hetzij door het terug te voeren naar de AC-voeding via een actief regeneratiecircuit, hetzij door het naar een ontladingsweerstand te leiden.
Dit beheer voorkomt dat de DC-busspanning tijdens het vertragen tot schadelijke niveaus stijgt.
Wanneer de A20B-1006-0483 besturingskaart een fout ontwikkelt, kan de PSM zijn rol als energiebron van het systeem niet vervullen.
De symptomen zijn afhankelijk van welk circuit op de kaart defect is.
Een defect precharge-circuit voorkomt dat de DC-bus de bedrijfsspanning bereikt. De CNC ontvangt een 'bus niet gereed' status.
Alle aandrijvingen blijven buiten bedrijf — er is geen beweging mogelijk op enige as omdat geen van de servomodules kan werken zonder de DC-bus.
Een defect DC-busspanningsmeetcircuit produceert onjuiste spanningsmetingen.
De besturingskaart detecteert een echte busfout niet of rapporteert ten onrechte een overspannings- of onderspanningsconditie.
De CNC geeft alarmen op busfouten die niet overeenkomen met de werkelijke busstatus.
Een defect CNC-communicatie-interface produceert communicatiefouten tussen de PSM en de controller.
De CNC rapporteert dat de PSM-status onbekend is of dat de PSM niet heeft gereageerd.
FANUC's A20B-1006 serie omvat besturingskaarten voor PSM-eenheden met verschillende stroomsterktes en hardwaregeneraties.
De PSM-15, PSM-26, PSM-30, PSM-37, PSM-45 en PSM-55 modellen — die een breed scala aan aandrijfsysteemvermogens dekken — hebben elk hun corresponderende besturingskaartvariant binnen deze serie. De -0483 variant is een specifieke kaart binnen deze familie, afgestemd op zijn aangewezen aandrijfvermogen en hardware revisie.
Een vervangende kaart moet exact overeenkomen met het onderdeelnummer van de geïnstalleerde kaart.
Het installeren van een besturingskaart van een ander PSM-vermogen kan tot onjuiste werking leiden, zelfs als de kaart fysiek past, omdat de besturingsparameters en beveiligingsdrempels zijn afgestemd op de specifieke hardware van elk PSM-model.
V1: De machine toont bij elke poging tot inschakelen een DC-bus alarm. De AC-ingangsspanning is correct en de DC-buscondensatoren zijn niet beschadigd. Zou dit de A20B-1006-0483 besturingskaart kunnen zijn?
Ja. Een aanhoudend DC-bus alarm met bevestigde goede condensatoren en correcte AC-ingang wijst op het precharge-circuit of het DC-bus meetcircuit van de besturingskaart.
Het precharge-circuit voltooit mogelijk niet correct, waardoor de bus de bedrijfsspanning niet bereikt.
Alternatief kan het spanningsmeetcircuit onjuist meten, waardoor een vals alarm wordt geactiveerd.
Inspecteer de besturingskaart op zichtbare schade en ga over tot vervanging als de kaart de visuele inspectie doorstaat, maar de fout aanhoudt.
V2: De PSM schakelt normaal in, maar de CNC toont herhaalde PSM-communicatiefouten tijdens het bewerken. De DC-busspanning lijkt stabiel. Wat moet er gecontroleerd worden?
PSM-communicatiefouten met een stabiele DC-bus en normale werking wijzen op het CNC-interfacecircuit van de besturingskaart in plaats van op de energiebesturingscircuits.
Controleer eerst de communicatiekabel tussen de PSM en de CNC-controller op schade of intermitterend contact.
Als de kabel goed is bevonden, is het interfacecircuit van de besturingskaart waarschijnlijk gedegradeerd. Het vervangen van de besturingskaart is de juiste volgende stap.
V3: Na zware regeneratieve remming tijdens een snelle asvertraging, sloeg de PSM af op overspanning. Het overspanningsalarm verdween na een stroomcyclus en de machine lijkt te werken. Moet de besturingskaart worden geïnspecteerd?
Een enkele overspanningsuitschakeling door zware regeneratieve remming is niet noodzakelijkerwijs een fout van de besturingskaart — het kan aangeven dat de belasting van de regeneratieve remming de nominale capaciteit van de PSM heeft overschreden.
Echter, als overspanningsuitschakelingen terugkerend worden, moet het regeneratieve energiebeheer circuit van de besturingskaart worden geëvalueerd.
Terugkerende uitschakelingen kunnen ook de buscondensatoren na verloop van tijd degraderen.
Verifieer de vertragingsparameters van de machine en de aandrijf dimensionering ten opzichte van het werkelijke belastingprofiel voordat u concludeert dat de kaart defect is.
V4: De PSM besturingskaart wordt vervangen. Zijn er parameters opgeslagen op de kaart die moeten worden overgedragen?
PSM besturingskaarten in de Alpha serie slaan doorgaans geen door de gebruiker aanpasbare parameters op — de functie van de kaart wordt bepaald door het hardware-ontwerp in plaats van door softwareconfiguratie. Bevestig dit echter voor het specifieke PSM-model door de onderhoudsdocumentatie te raadplegen.
Na vervanging is voor de meeste configuraties geen softwareoverdracht vereist, maar een volledige systeemtest moet de correcte precharge, DC-busregeling en regeneratiegedrag bevestigen.
V5: Hoe wordt de juiste A20B-1006-0483 variant bevestigd ten opzichte van andere A20B-1006 kaarten?
Lees het onderdeelnummer van het etiket op de geïnstalleerde kaart. De A20B-1006 serie bevat kaarten voor verschillende PSM-modellen en hardware revisies — het volledige onderdeelnummer inclusief de -0483 suffix is de definitieve identificatie.
Gebruik geen vergelijkbaar uitziende kaart van een ander PSM-model zonder bevestigde compatibiliteit.
Fysieke afmetingen en connectorposities kunnen identiek lijken tussen PSM-varianten, terwijl de elektronische functie verschilt.
