FANUC BOARD UNIT A20B10060489 A2OB-1OO6-O489 A20B-1006-0489

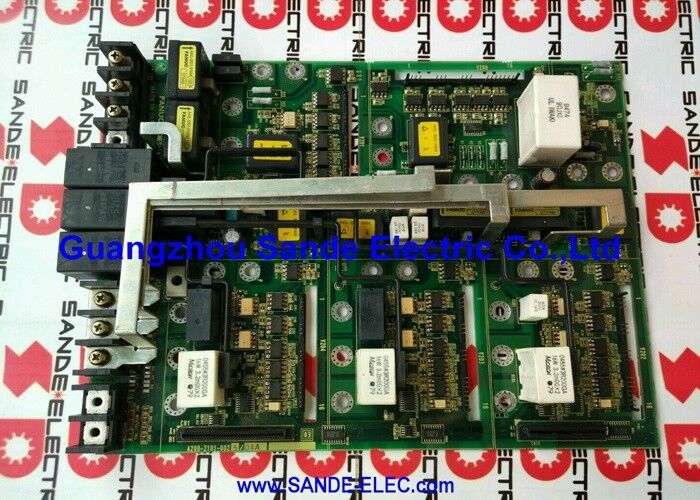

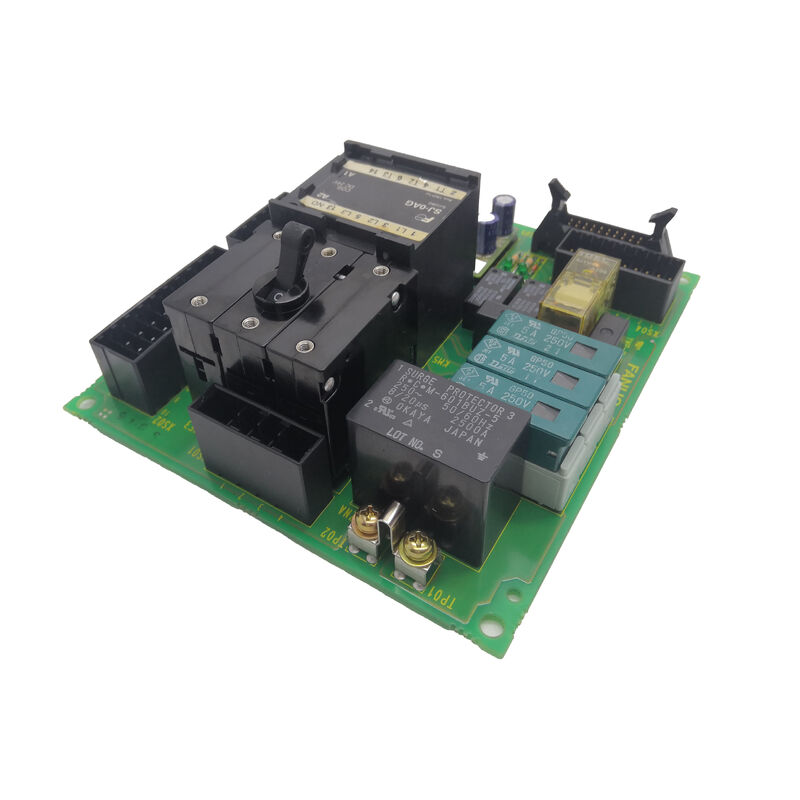

A20B-1006-0489 | FANUC Alpha SPM-30 spindelversterker vermogensprintplaat - A06B-6088-H230 / Japan / met A20B-2902-0390 en A16B-2202-043x

SPM — De spindelaandrijfmodule in het Alpha-systeem

In een omvormerkast uit de FANUC Alpha-serie drijft de SPM (Spindle Power Module) de hoofdspilmotor van de werktuigmachine aan. De SPM ontvangt DC-busspanning van de PSM (Power Supply Module) en zet deze om in AC-uitgang met variabele frequentie voor de spilmotor.

De SPM-30 kan een spil van 30 kW aan – een typisch vermogensniveau voor bewerkingscentra met spilmotorgroottes in het bereik van 22 tot 30 kW, waarmee een breed scala aan algemene bewerkingen wordt gedekt.

Binnenin de SPM-30-module werken drie verschillende PCB's samen:

De voedingskaart (A20B-1006-0489):De primaire bedrading en stroomgeleidingsprintplaat. Het draagt ​​de verbindingen met hoge stroomsterkte: DC-busingang, driefasige AC-uitgang naar de spilmotor en de interfaces van het voedingsapparaat.

De bakplaat (A20B-2902-0390):Genereert de poortaandrijfpulsen voor de IGBT-schakelapparaten. Het afvuurbord vertaalt de commando's van de stuurkaart naar de poortsignalen met microsecondenprecisie die nodig zijn voor een nauwkeurige spilsnelheid en koppelregeling.

De stuurkaart (A16B-2202-043x of A16B-2203-033x):De intelligentielaag. Het ontvangt commando's voor de spilsnelheid van de CNC, voert de snelheids- en stroomregellussen uit, verwerkt feedback van de encoder en bestuurt het vuurbord.

Belangrijke productinformatie

30 kW spindelvermogen — wat dit vermogensniveau dekt

De SPM-30-module heeft een nominaal vermogen van 30 kW continu spindelvermogen. In de context van spindelmotoren van bewerkingscentra omvat 30 kW:

• Hogesnelheidsbewerkingscentra met gematigd spilkoppel bij hogere snelheden
• Verticale bewerkingscentra voor algemeen gebruik met een spilbereik van 15.000–20.000 tpm
• Horizontale bewerkingscentra waar aanhoudend vermogen bij een gemiddeld koppel vereist is

Het vermogen van 30 kW verwijst naar het totale continue uitgangsvermogen. Het piekvermogen op korte termijn tijdens acceleratietransiënten overschrijdt doorgaans deze waarde.

Toepassingsscenario's

SPM-30 voedingskaartfout:Een spilaandrijving van een bewerkingscentrum genereert een aanhoudend overstroomalarm dat geen verband houdt met motor- of mechanische belasting. De controlekaart en de schietplank testen correct. De voedingskaart A20B-1006-0489 wordt geïdentificeerd als de fout. Door het bord te vervangen, wordt de normale werking van de spil hersteld.

SPM-30 moduleservice:Tijdens een geplande revisie van de spilaandrijfmodule wordt de A20B-1006-0489-voedingskaart naast de ontstekingsplaat vervangen als onderdeel van een volledige PCB-vernieuwing voor een spilaandrijfsysteem dat hoge bedrijfsuren maakt.

Herstel na storing:Een spindelmodule heeft te maken met een interne fout als gevolg van een overspanningsgebeurtenis op de DC-bus. Het voedingsbord vertoont zichtbare schade aan de componenten. De vervanging van de A20B-1006-0489, gecombineerd met verificatie van de ontstekingsplaat en de stuurkaart, herstelt de spilmodule naar de volledige bedrijfsspecificaties.

Veelgestelde vragen

Vraag 1: Wordt de A20B-1006-0489 afzonderlijk verkocht en geïnstalleerd, of alleen als onderdeel van een complete module?

Sommige serviceorganisaties leveren de A20B-1006-0489 als afzonderlijk bord voor vervanging op reparatieniveau. Anderen, zoals CNC Electronics, leveren alleen de volledige A06B-6088-H230-module als geheel, en niet alleen de individuele printplaat. Of het leveren van individuele kaarten of het leveren van complete modules de juiste aanpak is, hangt af van de foutdiagnose: een enkele bevestigde kaartstoring ondersteunt individuele PCB-vervanging; wijdverbreide moduleschade (meerdere kaarten, voedingsapparaten) kan beter worden opgelost door volledige modulevervanging.

Vraag 2: Wat is de functie van de vuurplaat A20B-2902-0390 en hoe werkt deze samen met de A20B-1006-0489?

Het ontstekingsbord genereert de poortaandrijfsignalen (PWM-pulsen) voor de IGBT-transistors in de eindtrap van de SPM-30. De gate-aandrijfsignalen gaan via de voedingskaart (A20B-1006-0489) om de IGBT-poortterminals te bereiken. Als de ontstekingsplaat een onjuiste poorttiming genereert, verzendt de voedingsplaat deze onjuiste signalen naar de voedingsapparaten, wat leidt tot stroomonbalans, overmatige verhitting of defecte componenten. Een foutdiagnose moet bevestigen dat beide kaarten correct functioneren voordat er slechts één wordt vervangen.

Vraag 3: Waarin verschilt de SPM-30 (A06B-6088-H230) van de nieuwere A06B-6102-H230-variant?

Beide gebruiken de A20B-1006-0489-voedingskaart, maar met verschillende stuurkaartrevisies en softwareversies. De H230 uit de A06B-6088-serie maakt gebruik van stuurkaarten uit de A16B-2202-043x-serie; de A06B-6102-H230 maakt gebruik van stuurkaarten uit de A16B-2203-033x-serie met bijgewerkte firmware (ROM-versie 9D20 of hoger). Het voedingsbord is bij deze varianten hetzelfde omdat de hardware van de motoraandrijving identiek is; het verschil zit in de mogelijkheden van de besturingssoftware.

Vraag 4: Welke beveiligingsfuncties biedt de SPM-30-module?

De SPM-30 beschermt tegen overstroom (uitgangsstroom overschrijdt limieten), DC-bus-overspanning (van PSM of regeneratie), fase-naar-fase en fase-naar-aarde kortsluitingen, oververhitting (bewaking van de temperatuur van het koellichaam) en overbelasting van de spilmotor. Deze beveiligingen zijn geïmplementeerd over de stapel met drie kaarten: de stuurkaart bewaakt de meeste omstandigheden en geeft het afvuurbord de opdracht om poortpulsen bij een fout uit te schakelen; het voedingsbord draagt ​​bij aan thermische bewaking via thermistoraansluitingen.

V5: Wat zijn de alfa-SPM-alarmcodes die wijzen op een storing in de voedingskaart?

FANUC Alpha SPM-alarmen die relevant zijn voor problemen met de voedingskaart zijn onder meer: ​​SPM-alarm 24 (IPM-alarm: fout in de intelligente voedingsmodule, die een fout in de IGBT-poortaandrijving of voedingsapparaat aangeeft die via de voedingskaart loopt); SPM-alarm 01 (overstroom motor); en SPM-alarm 12 (oververhitting koellichaam). Eenmalig optredende overstroomalarmen kunnen het gevolg zijn van voorbijgaande belastingspieken, maar aanhoudende of onmiddellijk terugkerende alarmen (met name IPM-alarmen) waarbij geen motor- of externe fout is geïdentificeerd, wijzen naar de voedingskaart als vervangingskandidaat.
