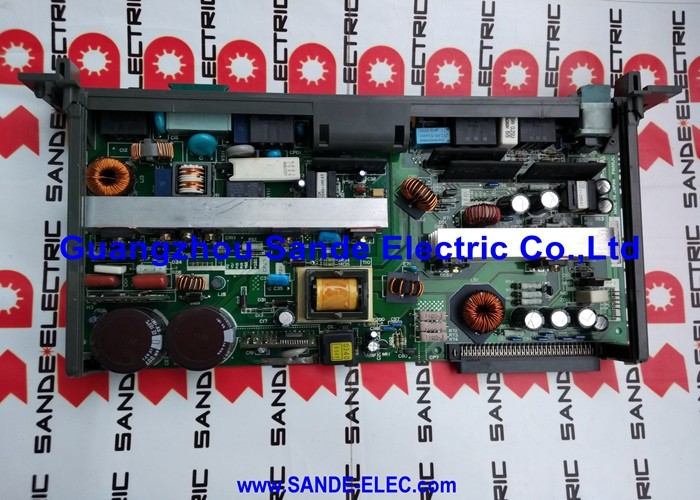

Fanuc A20B-1008-0290 Circuit Board A20B10080290 A2OB-1OO8-O29O

FANUC A20B-1008-0290 | Interface- en veiligheidsprintplaat — A20B-1008-serie, FANUC CNC en robot, oorsprong Japan

Onderdeelnummer: A20B-1008-0290

Fabrikant: FANUC Corporation (Japan)

Producttype: Interface / Veiligheidsprintplaat

Printplaatserie: A20B-1008

Toepassing: Interface- en veiligheidscircuits van FANUC CNC- en robotcontrollers

Overzicht

De A20B-1008-0290 is een printplaat uit de A20B-1008-serie van FANUC — een familie van printplaten die worden gebruikt in FANUC CNC- en robotcontrollers voor interface- en veiligheidscircuitfuncties.

De A20B-1008-serie omvat verschillende printplaatvarianten die noodstop (E-stop) unit printplaten, EMG (nood) ingangsmodules, veiligheidsrelais-interfacekaarten en gerelateerde controller-ingangscircuitkaarten omvatten die de elektrische interface tussen de veiligheidshardware van de machine en de interne logica van de CNC- of robotcontroller beheren.

Veiligheidscircuitkaarten in de architectuur van FANUC nemen een specifieke en kritieke positie in.

De fysieke veiligheidshardware van het machinegereedschap of robotsysteem — noodstopknoppen, veiligheidspoort-interlockschakelaars, externe inschakelcircuits — genereert elektrische signalen die de veiligheidslogica van de controller betrouwbaar en zonder vervorming moeten bereiken.

De printplaten uit de A20B-1008-serie dienen als de geconditioneerde elektrische interface voor deze signalen: ze ontvangen ze van de veldbedrading, filteren en ontbouncen ze, bieden de isolatie die veldzijde-ruis weghoudt van de controllerlogica, en presenteren schone digitale toestanden aan de PMC- of veiligheidsbewakingscircuits van de robotcontroller.

De A20B-1008-0290 vertegenwoordigt een specifieke variant binnen deze familie van veiligheids- en interfacekaarten.

De exacte functie binnen de A20B-1008-serie wordt bepaald door de positie in de bedrading van de machinecontroller.

De printplaat wordt vervaardigd in Japan en gebouwd volgens de productienormen van FANUC voor gebruik in industriële omgevingen waar CNC-werktuigmachines en robots continu werken.

Belangrijkste specificaties

Verwerking van veiligheidsingangen in FANUC-systemen

Het 24V DC veiligheidscircuit is de standaard voor veiligheidsingangen van werktuigmachines en robots. Noodstopknoppen, veiligheidspoortschakelaars, veiligheidsmatten, contacten van lichtgordijnuitgangen en inschakelschakelaars van robotteach pendants produceren allemaal 24V DC signaaltoestanden.

Een signaal van 24V geeft een gesloten contact aan — het veiligheidsapparaat is in zijn normale, niet-geactiveerde staat. Een signaal van 0V, of een open circuit, geeft aan dat het apparaat is geactiveerd — een knop ingedrukt, een poort geopend, een mat aangeraakt.

De taak van de veiligheidsingangskaart is om deze toestanden betrouwbaar te lezen. Veld-bedrading voor veiligheidscircuits loopt door machinekasten naast motorvoedingskabels, servo-feedbackkabels en andere geleiders die elektromagnetische interferentie genereren.

Zonder de juiste ingangsconditionering kan deze interferentie verschijnen als valse ingangsovergangen — de controller ziet een noodstop die niet heeft plaatsgevonden, of (veel gevaarlijker) ziet er een die wel heeft plaatsgevonden niet.

De printplaten uit de A20B-1008-serie pakken dit aan door hun ingangscircuitontwerp.

Optische isolatie scheidt de veldzijde-circuits van de controllerlogica-zijde. De LED van de optocoupler wordt aangestuurd door het 24V veldsignaal; de fototransistor aan de logica-zijde is volledig elektrisch geïsoleerd van de veldbedrading.

Ruis aan de veldzijde kan niet direct via deze barrière naar de controllerlogica-zijde worden gekoppeld.

Ingangs-debounce-circuits elimineren valse overgangen door contact-bounce. Wanneer een noodstopknop wordt ingedrukt, gaan de contacten niet schoon van gesloten naar open — ze stuiteren, afwisselend tussen contacttoestanden tientallen keren in de eerste paar milliseconden.

Zonder debounce produceert dit een snelle reeks signaalovergangen die de controllerlogica kan interpreteren als herhaalde ingangsveranderingen.

Het debounce-circuit absorbeert deze overgangen en presenteert een enkele, schone overgang aan de logica.

De A20B-1008-serie — Identificatie van de rol van de printplaat

De A20B-1008-serie bevat meerdere varianten, die elk een specifieke functie vervullen in de controllerbedrading:

E-stop unit printplaten ontvangen de noodstopketting-signalen van de machine en geven deze door aan de veiligheidslogica van de controller met de juiste contactuitgang om het servo-aandrijfsysteem uit te schakelen.

EMG-ingangskaarten ontvangen externe noodsignalen van randapparatuur — robots, automatische palletwisselaars, externe veiligheidsapparatuur — en presenteren deze aan de controller in een vorm die deze kan verwerken. Veiligheidsrelais-interfacekaarten conditioneren de uitgangscontacten van veiligheidsrelais voor controllerbewaking.

De -0290 variant is één specifieke printplaat in deze familie.

De exacte functie wordt bepaald door de bedradingsdocumentatie van de machine. Wanneer deze printplaat defect raakt, weerspiegelt het foutpatroon het specifieke veiligheids- of interfacesignaalpad dat het beheert: een permanent veiligheidsalarm voor een signaal dat de printplaat niet meer kan lezen, of het onvermogen om een echte veiligheidsevents te detecteren omdat het ingangscircuit van de printplaat open is gegaan.

Veld-bedrading en overwegingen bij vervanging

Veiligheidsingangskaarten worden aangesloten op de externe veiligheidsbedrading van de machine. Deze bedrading is niet alleen signaalbedrading — het draagt de functionele veiligheidsketen van de machine. Onjuiste bedrading na printplaatvervanging kan een machine creëren waarbij een veiligheidsapparaat functioneel lijkt vanuit het perspectief van de controller, maar feitelijk is losgekoppeld of verkeerd is geleid.

Fotografeer vóór het verwijderen van de printplaat de connectorindeling en bedrading vanuit meerdere hoeken.

Documenteer de positie van elke connector en de kabelgeleiding erin.

Na installatie van de vervanging, sluit elke connector weer aan op de gedocumenteerde positie en verifieer met continuïteitstesten waar praktisch.

Na vervanging moet de functie van het veiligheidscircuit volledig worden getest.

Elke noodstopknop moet individueel worden getest. Elke veiligheidspoortschakelaar moet individueel worden getest.

Elke test moet bevestigen dat het indrukken/openen van het apparaat een noodstop veroorzaakt en dat het loslaten/sluiten van het apparaat de veiligheidstoestand normaal laat resetten.

Breng de machine niet terug in productie totdat alle veiligheidscircuit-tests zijn voltooid en gedocumenteerd.

Veelgestelde vragen

V1: De controller toont een permanent noodstopalarm, ook al zijn alle E-stopknoppen losgelaten en zijn alle veiligheidspoorten bevestigd gesloten. De bedradingscontinuïteit is correct. Zou dit de A20B-1008-0290 kunnen zijn?

Ja, dit komt overeen met een typische storing van een veiligheidsingangskaart. Het ingangscircuit van de printplaat kan de status van de veiligheidsketen niet correct lezen — ofwel de optocoupler is defect of het ingangsconditioneringscircuit is defect.

De controller ontvangt geen geldige "veilige" status van de printplaat, dus het onderhoudt het noodstopalarm.

Verifieer de 24V voeding aan de ingangszijde van de printplaat voordat u concludeert dat de printplaat defect is.

V2: Het noodstopalarm verschijnt willekeurig tijdens machinebedrijf. Het indrukken van de E-stop knop reset het elke keer. Geen fysiek veiligheidsapparaat werd geactiveerd. Wat moet worden onderzocht?

Willekeurige noodstopalarmen zonder fysieke activering, die kunnen worden gereset door de E-stop knop, wijzen op een intermitterende storing in het veiligheidsingangspad. Veelvoorkomende oorzaken zijn een losse connector op de printplaat die intermitterend signaalverlies van de ketting veroorzaakt, een verslechterde optocoupler die valse overgangen veroorzaakt, of een hoog-resistief contact in de bedrading van de veiligheidsketen.

Controleer eerst de connector naar de A20B-1008-0290 — een verbinding die intermitterend werkt is de meest voorkomende oorzaak van dit patroon.

V3: Na een overspanningsgebeurtenis stopt één E-stop station de machine niet meer. De andere E-stop knoppen werken normaal. Het contact van de knop is functioneel bevestigd. Is dit de printplaat?

Een overspanningsgebeurtenis kan het ingangscircuit voor een specifiek kanaal beschadigen terwijl andere intact blijven. De optocoupler voor het getroffen kanaal kan zijn beschadigd door spanningspiekenergie die via de externe bedrading binnenkwam.

Als het knopcontact functioneel is bevestigd en alle bedrading naar de printplaat correct is, is het ingangscircuit van de printplaat voor dat kanaal waarschijnlijk beschadigd.

Vervang de printplaat en verifieer alle E-stop functies na installatie.

V4: De machine is een robotsysteem, geen CNC-werktuigmachine. Is de A20B-1008-0290 compatibel met robotcontroller-toepassingen?

De A20B-1008-serie dient zowel voor CNC-werktuigmachines als voor FANUC robotcontroller-toepassingen. Veiligheidsingangskaartfuncties — verwerking van noodstopingangen, interface van veiligheidspoorten, bewaking van inschakelapparaten — zijn gemeenschappelijk voor beide toepassingssoorten.

Het specifieke robotcontroller model en de bedradingsdocumentatie moeten worden geraadpleegd om te bevestigen dat de -0290 variant de juiste printplaat is voor de specifieke robotinstallatie.

V5: Kan het veiligheidsingangscircuit op de A20B-1008-0290 worden getest zonder een volledige machine veiligheidscircuit test?

Een basis continuïteits- en signaalniveau test kan bevestigen dat de ingangscircuits van de printplaat de juiste 24V DC ingangssignalen ontvangen en dat de controller-zijde de juiste digitale toestanden ziet. Dit kan worden uitgevoerd met een multimeter en de machine in een bekende staat.

Echter, een volledige functionele veiligheidstest — daadwerkelijk elke E-stop knop indrukken en verifiëren dat de machine stopt en dat het alarm correct verschijnt — kan niet worden vervangen door bankmetingen.

Voer altijd de volledige functionele veiligheidstest uit na vervanging van een veiligheidscircuitprintplaat voordat u de machine terugbrengt in productie.
