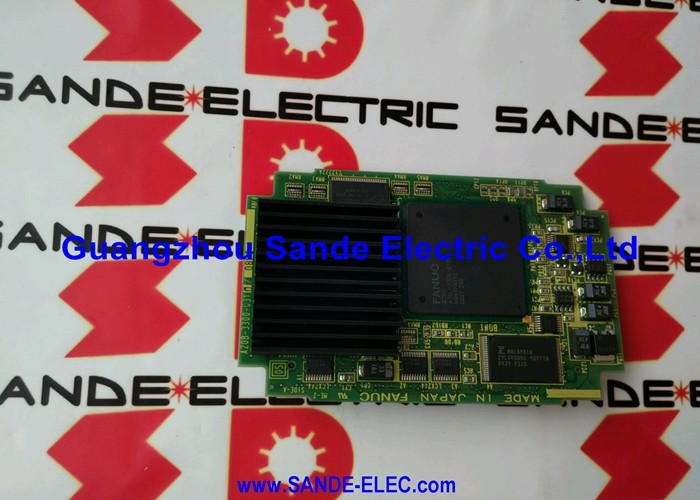

Fanuc A20B-1009-0300 Circuit Board A20B10090300 A2OB-1OO9-O3OO
  • Fanuc A20B-1009-0300 Circuit Board A20B10090300 A2OB-1OO9-O3OO

Fanuc A20B-1009-0300 Circuit Board A20B10090300 A2OB-1OO9-O3OO

Plaats van herkomst Japan
Merknaam FANUC
Certificering CE ROHS
Modelnummer A20B-1009-0300
Productdetails
Voorwaarde:
Nieuw fabriekszegel (NFS)
Artikelnummer:
A20B-1009-0300
Oorsprong:
Japan
Certificaat:
24 uur
Markeren:

a20b Fanuc pcb board

,

a20b cnc printplaat

,

circuit fanuc printplaat

Betaling en verzendvoorwaarden
Min. bestelaantal
1 st
Verpakking Details
Originele verpakking
Levertijd
0-3 Dagen
Betalingscondities
T/T,Paypal,Western Union
Levering vermogen
100 stuks/dag
Productbeschrijving

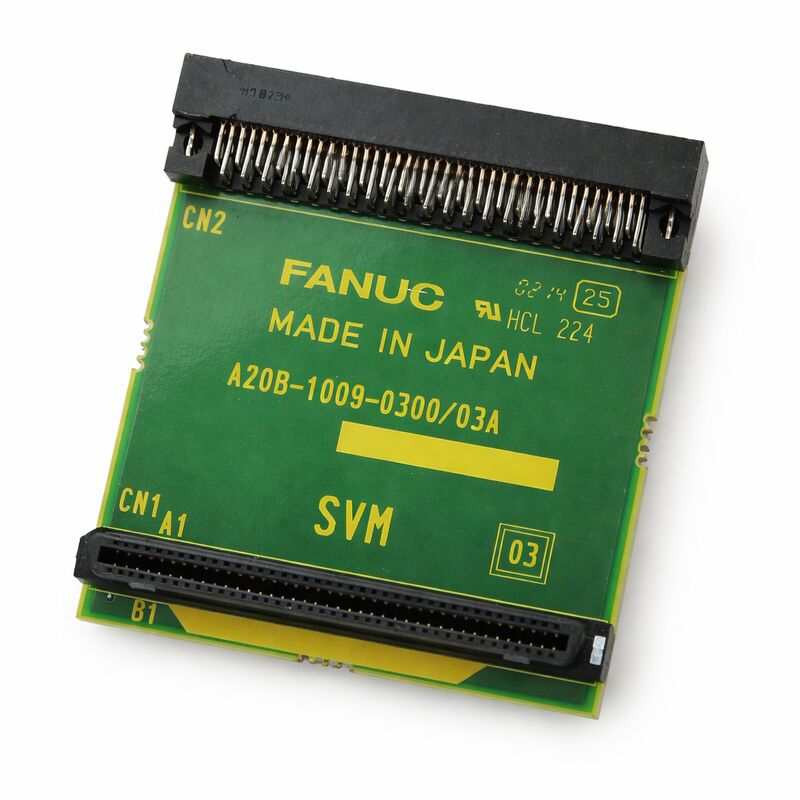

FANUC A20B-1009-0300 ∙ Verbindingspcb ∙ A20B-1009 serie, FANUC CNC en Robot Systems, Japan Oorsprong

Deelnummer:A20B-1009-0300

Vervaardiger:FANUC Corporation (Japan)

Productsoort:Verbindings-PCB's

Boardserie:A20B-1009

Toepassing:Interne interface tussen FANUC CNC en robotcontroller


Overzicht

De A20B-1009-0300 is een verbindings printplaat uit de A20B-1009-serie van FANUC.Verbindingsborden in FANUC-systemen vervullen de functie van fysieke en elektrische interface tussen verschillende delen van een controller of tussen de controller en de veldbedrading.

Ze routeren signalen, passen connectortypen aan, zetten signaalniveaus om of bieden de fysieke montagepunten en afstoppingspunten voor kabels die van buiten de controllerkast komen.

De A20B-1009-serie is een groep FANUC-interface- en verbindings-PCB's die worden gebruikt in CNC- en robotcontrollertoepassingen.

Deze boards voeren doorgaans geen actieve signaalverwerking uit. Het zijn geen CPU's of geheugenkaarten.

Instead they serve the essential role of translating the internal connector arrangement of the control unit into the physical connectors and signal paths that the machine or robot's external wiring requires.

De kwaliteit van deze interface, de integriteit van elke connector en spoor, heeft een directe invloed op de betrouwbaarheid van de communicatie van het systeem met de omringende machine-hardware.

FANUC produceert aansluitplaten in Japan volgens dezelfde kwaliteitsnormen als zijn verwerkingsplaten.

Hoewel deze boards vaak worden over het hoofd gezien in vergelijking met CPU- en geheugenkaarten, produceert een mislukte verbindingskaart hetzelfde effect als een gebroken kabel: signalen bereiken hun bestemming niet,de CNC of robot mist sensor-invoer of kan zijn uitgangen niet besturen, en er verschijnen fouten.


Belangrijkste specificaties

Parameter Waarde
Deelnummer A20B-1009-0300
Vervaardiging FANUC Corporation
Productsoort Verbindings-PCB's
Boardseries A20B-1009
Toepassing FANUC CNC-interface met de robotcontroller
Oorsprong Japan
Werktemperatuur 0 55°C
Bergingstemperatuur -20 60°C
Vochtigheid 75% RH max (niet-condenserend)
Beschikbaar Nieuw (overschot) / vernieuwd / gerepareerd

De rol van verbindingsboards in FANUC-systemen

CNC- en robotcontrollers zijn geen monolithische apparaten, maar bestaan uit meerdere boards, elk gespecialiseerd in een specifieke besturingsfunctie.alle communiceren via een gedefinieerde reeks interne bussen en connectoren.

De signalen die tussen deze boards reizen, moeten uiteindelijk de buitenwereld bereiken: de servo-aandrijvingen, de I/O-veldtoestellen, de bedieningspanelen en de communicatienetwerken.

De verbindingsborden regelen deze overgang.

Een intern bord kan een high-density connector gebruiken die efficiënt in het controllerrack past, maar onpraktisch is voor veldbedrading.

De aansluitplaat biedt een adapter om van de interne aansluiting naar de kabel- en aansluitingstypen die geschikt zijn voor installatie in de machinecabine te gaan.

In FANUC-robotcontrollers omvat de A20B-1009-serie boards die worden gebruikt voor verbindingen van rem- en zwaartekrachtscompensatie-eenheden, I/O-connectorconversie en andere interne interfacfuncties.

Elke variant in de serie identificeerd door de laatste cijfers van het onderdeelnummer dient een specifiek verbindingsdoel, gedefinieerd door de plaatsing ervan binnen de besturingsarchitectuur.


Waarom verbindingsbordfouten optreden

Verbindingsboards falen om minder redenen dan actieve verwerkingsboards. Ze bevatten geen processoren om te falen, geen condensatoren om te verouderen, geen firmware om te beschadigen.

Hun storingsvormen zijn hoofdzakelijk fysiek: mechanische schade aan het PCB of de verbindingen ervan door herhaalde paringscycli, corrosie door milieuverontreiniging, schade door overbelasting,of plankflex van thermische cycling die soldeerslijmen in de loop van de tijd breekt.

Wanneer een verbindingsbord uitvalt, weerspiegelen de symptomen die van een kabelfout.

Alarmen verschijnen die lijken op storingen van veldtoestellen, maar zijn in feite defecten van de aansluitplaat.

Bij een controle van kabels en aansluitingen moet de aandacht worden gevestigd op het aansluitbord zelf.

Vibraties versnellen de afbraak van de verbinding.

De herhaaldelijke microbewegingen van de trillingen doen geleidelijk loslopen van de soldeerslijmen en de verbindingscontacten.

Regelmatige inspectie van aansluitplaten in machines met hoge spindel snelheden of aanzienlijke snijtrillingen is een goede preventieve onderhoudspraktijk.


Handhaving en vervanging

Het vervangen van een verbindingsbord is meestal eenvoudig: schakel het systeem uit, documenteer de kabelverbindingen voordat je ze verwijdert, sluit alle kabels en het bord af,het vervangingsbord passen, en verbind de kabels opnieuw in de gedocumenteerde volgorde.

De documentatie is cruciaal.

Verbindingsborden kunnen meerdere gelijksoortige connectoren hebben, en het uitwisselen van twee kabels veroorzaakt een onjuiste signaalrouting die onverwachte en moeilijk te diagnosticeren storingen kan veroorzaken.Fotografeer of schetst u de kabelopstelling voordat u met het verwijderen begint.

Na vervanging moet worden bevestigd dat alle verwachte signalen aanwezig zijn op de uitgangen van het aansluitbord voordat de machine wordt ingeschakeld.

Gebruik de diagnostische I/O-schermen van de controller om te controleren of de veldinvoer correct wordt afgelezen en dat de uitvoeropdrachten de veldapparaten bereiken.


Veelgestelde vragen

V1: Verschillende I/O-signalen stopten tegelijkertijd. De kabels lijken intact. Kan de A20B-1009-0300 de oorzaak zijn?

Meerdere I/O-fouten met intacte kabels is een klassiek patroon voor een fout van het aansluitbord.

Een storing van de interne bus van het aansluitbord ̇ een gebarsten spoor of een gebroken soldeersluiting ̇ kan een groep signalen tegelijkertijd in plaats van één per keer uitschakelen.

Controleer de aansluitingen van het verbindingsbord op eventuele tekenen van beschadiging of corrosie voordat u concludeert dat het bord heeft gefaald.

Maak de connectoren schoon, zet alle connectoren opnieuw en test opnieuw voordat u een vervanging bestelt.


V2: De verbindingsplaat vertoont zichtbare brandwonden in de buurt van één aansluiting.

Brandmerken wijzen op een eerdere overbelasting: overmatige stroom door de connector of een nabijgelegen circuit.

Zelfs als de oorzaak van de overbelasting wordt opgelost, kunnen de PCB-spuren van het bord en de nabijgelegen componenten op manieren worden afgebroken die niet zichtbaar zijn vanaf het oppervlak.

Een bord met brandwonden is niet betrouwbaar. Vervang het in plaats van te proberen cosmetische schade te herstellen over mogelijk aangetaste koper sporen.


V3: Wordt dit bord beïnvloed door de SRAM-accu-back-upvereisten?

Nee, verbindingsplaten zijn passief, ze bevatten geen geheugen, geen processors en geen batterij-opslag.

In tegenstelling tot een CPU- of geheugenkaart vervanging, een verbindingskaart swap vereist geen gegevensherstel van back-up.

De besturingsgegevens van de machine blijven in de geheugenkaarten van de controller, onveranderd door de vervanging van de verbindingskaart.


V4: Hoe bevestig ik dat dit het juiste aansluitbord is voor mijn aanvraag?

Lees het onderdeelnummer op het etiket van het geïnstalleerde bord.

Binnen de A20B-1009-serie dienen verschillende varianten voor verschillende fysieke aansluitingen en signaaltoewijzingen.

Een onjuiste variant wordt mechanisch geïnstalleerd, maar routes de signalen onjuist.


V5: De verbindingspijnen op het geïnstalleerde bord zijn gebogen.

Gebogen pinnen op een PCB-connector moeten zorgvuldig worden gestreken als er geen permanente vervorming aan de basis van de pinnen is.

Als een pin is gebroken aan de basis of als de PCB pad het soldeert aan wordt opgeheven,vervanging noodzakelijk een kapotte pin kan niet betrouwbaar worden gerepareerd volgens de kwaliteitsnormen die vereist zijn voor industriële bedieningsplaten- Controleer onder vergroting voordat u besluit.
