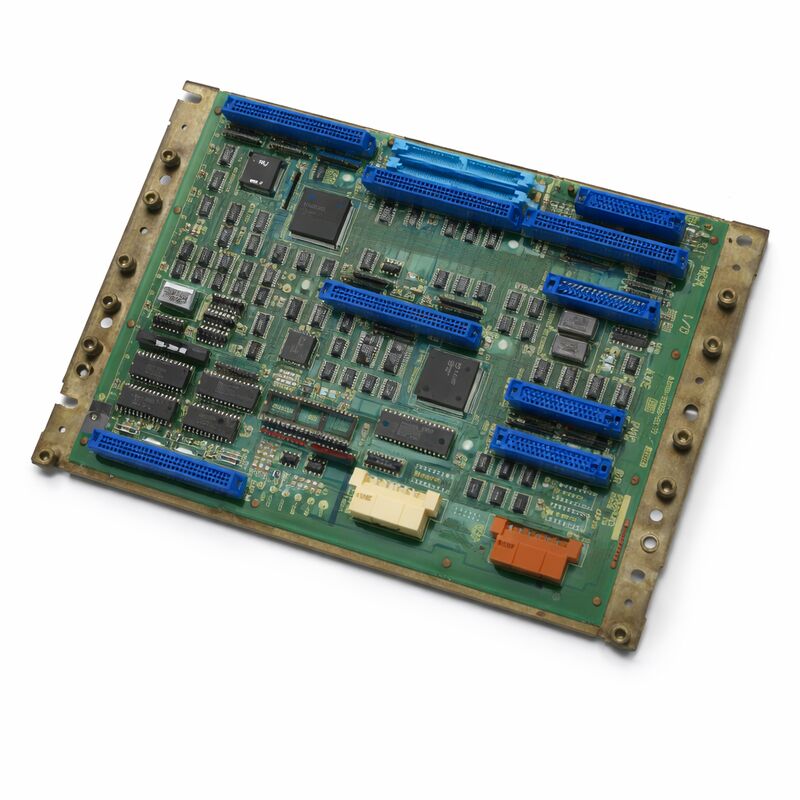

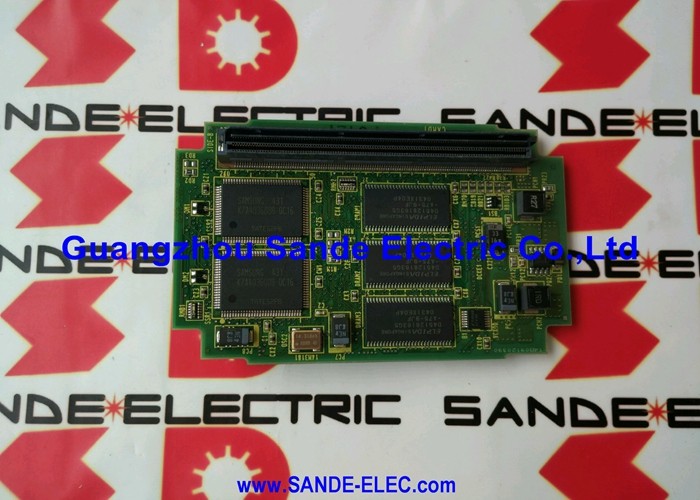

Fanuc A20B-2000-0170 Moederbord A20B20000170 A2OB-2OOO-O17O

FANUC A20B-2000-0170 ∙ Zero-C Control Master PCB ∙ 32-Bit, serie 0MC / 0TC / 0MD / 0TD, stopgezet

Deelnummer:A20B-2000-0170

Vervaardiger:FANUC Corporation (Japan)

Productsoort:Master Control PCB (moederbord)

Architectuur:32-bits, Split architectuur

Compatibele systemen:FANUC-serie 0MC, 0TC, 0MD, 0TD (Zero-C)

Ondersteunde configuraties:0-T, 0-M, 0-W, 0-P, 0-G

Productiestatus:Afgesloten; opvolger A20B-2000-0175

Gewicht:5.36 lbs (ongeveer 2.43 kg)

Overzicht

De A20B-2000-0170 is het hoofdbesturings-PCB van de FANUC-serie Zero-C CNC-controller.In de eigen terminologie van FANUC, dit is de belangrijkste 32-bits PCB die de generatie en capaciteit van het Zero-C platform definieert.

De Zero-C was een van FANUC's meest succesvolle en veelgebruikte generaties CNC-controllers.

Tijdens zijn productieperiode vond het zijn weg naar draaicentrums (0TC, 0TD), bewerkingscentra (0MC, 0MD) en een reeks andere machine-typen in de wereldwijde machine-gereedschapsindustrie.

Het resultaat is een enorme geïnstalleerde basis van Zero-C machines die nog steeds in productiefaciliteiten over de hele wereld werken.de A20B-2000-0170 is de vervanging die het herstelt.

Het bord is half zo klein als de eerdere 0-B-generatie hoofdborden.

De minimale configuratie vereist drie randapparaten: een geheugenkaart, een askaart en een I/O-kaart.Grotere configuraties voegen een grafische processor toe, een PMC-M-kaart, extra asboards voor de 5e en 6e as en een pc-cassette voor DNC-communicatie.

Deze uitbreidbaarheid - het passen van dezelfde masterboard op veel verschillende machineconfiguraties - maakte de Zero-C tot een zeer configureerbaar platform voor machinebouwers.

Dit bord is door FANUC niet meer geproduceerd en is opgevolgd door het A20B-2000-0175.

Bevestig de compatibiliteit met de geïnstalleerde perifere kaarten en systeemsoftware voordat u bestelt.

Belangrijkste specificaties

Split Architecture

Het definitieve ontwerp kenmerk van de A20B-2000-0170 is de split architectuur.het Zero-C masterboard verdeelt de verwerking over zijn randafdrukken via een gedeelde backplane.

Het masterboard verzorgt de kernfuncties van de CNC-computers, de NC-programmainterpreteur, de interpolatieberekeningen en het coördinatenbeheer.Het asbord verwerkt de servo-opdrachtgeneratie en feedbackverwerking voor de toegewezen assen.

De geheugenkaart behandelt de opslag en het ophalen van programma's. De PMC-M-kaart (als deze is gemonteerd) behandelt de machineladderlogic onafhankelijk.

Deze verdeling van de verwerking leverde verschillende praktische voordelen op: elk bord kon worden geoptimaliseerd voor zijn specifieke functie.

Een mislukte asplaat heeft de volledige NC-functie niet uitgeschakeld. And the modular architecture allowed the same master board to serve configurations from simple 2-axis turning to complex 5-axis machining — just by changing the mix of peripheral boards plugged into the backplane.

Zero-C – Het Zwitserse legermes van FANUC-controles

De A20B-2000-0170 master board kon een eenvoudige draaibank met twee assen en een serie spindle bedienen.of een complexe draaicamer met 5 assen, een C-as, live gereedschap, en staart controle.

De selectie van de boards van de randapparatuur, de configuratie van de parameters en de versie van de systeemsoftware bepaalden de capaciteit van een bepaalde installatie.

Deze configuratiekracht betekende dat de Zero-C verscheen op machines van honderden verschillende machinebouwers in elke bewerkingsdiscipline.

De 0-T-configuratie bediende draaiburken. De 0-M-configuratie bediende bewerkingscentra.

De 0-W-configuratie bediende draad-EDM-machines. De 0-P-configuratie bediende punchpressen. De 0-G-configuratie bediende slijpmachines.

Ze gingen allemaal vanaf hetzelfde platform.

De praktische consequentie voor het onderhoud is dat vervangende A20B-2000-0170-platen overdraagbaar zijn tussen machines van dezelfde besturingsgeneratie,op voorwaarde dat de randafdrukken en de systeemsoftware correct zijn afgestemd.

Een bord van een buiten gebruik gebrachte 0MC kan een geldige vervanging zijn in een lopende 0TC als de hardware- en softwarecompatibiliteit is bevestigd.

Vervanging van het masterboard Wat te verwachten

Het masterboard bevat geen machine-specifieke gegevens op zichzelf ­ het is een processor board.tool offsets) wordt opgeslagen in de SRAM en FROM van de geheugenkaart.

Bij vervanging van de A20B-2000-0170 worden deze gegevens bewaard in de geheugenkaart, die doorgaans geïnstalleerd blijft.

Een volledige back-up van de gegevens voorafgaand aan het onderhoud op een geheugenkaart of extern apparaat is echter altijd de juiste praktijk.

Als de SRAM-batterij marginaal is geweest en tijdens de vervanging van het geheugenkaartje ontlaadt, kan de SRAM-inhoud verloren gaan, zelfs als het geheugenkaartje nog steeds is geïnstalleerd.

Een bekende back-up maakt dat verlies een herstelbare gebeurtenis in plaats van een crisis.

Na de vervanging, the controller should complete its normal startup sequence and load the previously stored programs and parameters from the memory board without issue — provided the replacement board is compatible with the installed peripheral boards and system software version.

Veelgestelde vragen

Q1: De Zero-C controller laat een RAM parity alarm zien bij opstarten.

RAM-pariteit alarmen in het Zero-C-systeem wijzen op een geheugenfout, maar het geheugen kan op het geheugenbord in plaats van het masterbord.

Controleer welk geheugen het alarm verwijst naar. De diagnostische uitslag van de controller geeft aan of de fout in het gemeenschappelijke RAM, het NC RAM of het PMC RAM zit.

Als de fout verwijst naar de eigen RAM van het masterboard, is het masterboard verdacht.

Als het verwijst naar de RAM van het geheugenkaartje, moet het geheugenkaartje eerst worden onderzocht.

V2: De machine heeft een 0TC-configuratie. Kan de A20B-2000-0170 van een 0MC-machine deze vervangen?

Ja, de masterboard-hardware is gebruikelijk in 0TC- en 0MC-configuraties.

De verschillen tussen de configuraties van het draaicentrum en het bewerkingscentrum worden bepaald door het asbord, de systeemsoftware en de parameters, niet door het masterbord zelf.

Een masterboard van een 0MC kan een 0TC-installatie bedienen, mits de perifere boards compatibel zijn bevestigd en de systeembewerkingssoftware correct is geladen.

Maak altijd een back-up van het geïnstalleerde systeem voordat u de uitwisseling probeert.

V3: De A20B-2000-0170 is ingeschakeld, maar het scherm toont een wit scherm zonder starttekst van de controller.

Een wit scherm bij opstarten geeft meestal aan dat het grafische subsysteem een signaal heeft ontvangen, maar de NC-processor nog niet is gestart of vroeg in de opstartsequentie is gestopt.Controleer of er zichtbare LED-alarmpatronen op het masterboard zijn ¢ deze geven eerste diagnostische informatie.

Veel voorkomende oorzaken zijn storing van het geheugenbord, beschadigde FROM-inhoud of een fout in de eigen processorcircuits van het masterboard.

Controleer de verbindingen en bevestig dat de geheugenkaart goed zit.

V4: Kan het opvolgerbord A20B-2000-0175 het A20B-2000-0170 rechtstreeks vervangen?

De -0175 is de aangewezen opvolger van de -0170, maar de rechtstreekse uitwisselbaarheid moet worden bevestigd voor de specifieke installatie.

Opvolgerplatformen in de Zero-C-serie van FANUC behandelen doorgaans hardwareherzieningen met behoud van functionele compatibiliteit.maar de systeemsoftwareversie en de configuratie van de randplatte moeten vóór installatie worden gecontroleerd op het compatibiliteitsbereik van de -0175.

Neem contact op met de fabrikant van de werktuigmachine of met een gekwalificeerde FANUC-serviceorganisatie voor een specifieke bevestiging van uw configuratie.

V5: De Zero-C-machine geeft een servo-alarm weer nadat de masterboard is vervangen door een geteste reserve. De asboards zijn niet veranderd. Wat kan dit veroorzaken?

Een servo-alarm dat pas na vervanging van een masterboard verschijnt, wijst op een communicatieprobleem tussen de nieuwe masterboard en de bestaande asboards.

Controleer of het masterboard volledig in het achtervlak is geplaatst en of alle verbindingen tussen de boards zijn ingeschakeld.

Ook moet worden gecontroleerd of de systeemparameters, met name de parameters van de servo-interface, intact zijn in de geheugenkaart.

Als tijdens de uitwisseling parameters verloren zijn gegaan, moet het herstel van de servo-parameters uit de back-up en het opnieuw invoeren van de servo-parameters het alarm oplossen.
