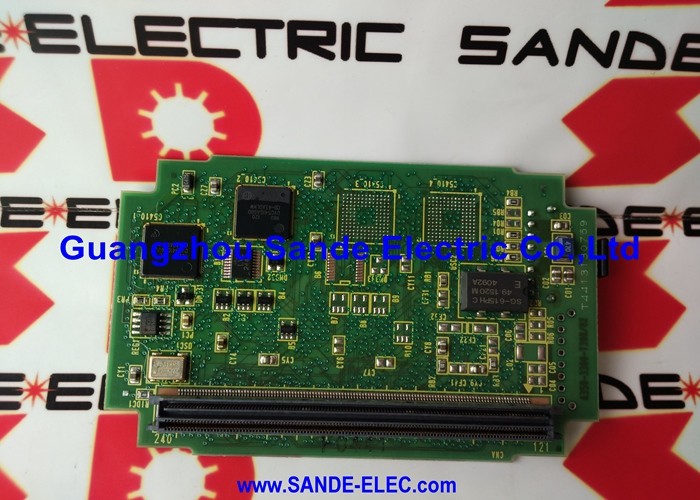

FANUC A20B-2000-0175 | Zero-C Control Master PCB — 32-Bit 486, Serie 0MC / 0TC / 0MD / 0TD

Onderdeelnummer: A20B-2000-0175

Fabrikant: FANUC Corporation (Japan)

Producttype: Master Control PCB (Moederbord)

Processor: 32-bit Intel 486

Architectuur: Gesplitste (gedistribueerde) architectuur

Compatibele systemen:FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (Zero-C / Zero-D)

Ondersteunde configuraties: 0-T, 0-M, 0-W, 0-P, 0-G

Voorganger: A20B-2000-0170

Overzicht

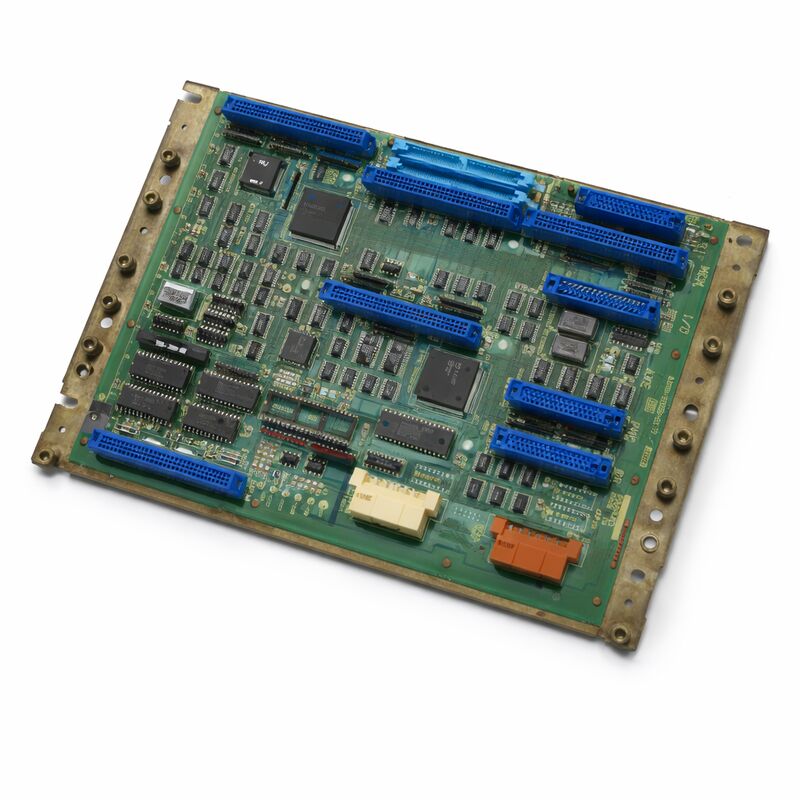

De A20B-2000-0175 is de 32-bits master control PCB voor FANUC's Series Zero-C en Zero-D CNC-systemen. Het is de opvolger van de A20B-2000-0170, deelt dezelfde fundamentele architectuur, maar bevat een snellere Intel 486-processor in plaats van de processor van het eerdere bord.

De verbetering in verwerkingssnelheid verbeterde de cyclustijdprestaties en reactiesnelheid van de CNC zonder dat er wijzigingen aan de configuratie van de randapparatuur van de controller nodig waren.

Net als zijn voorganger is de A20B-2000-0175 een half-size bord dat fungeert als de backplane en centrale processor voor de gehele Zero-C controller.

Alle randapparatuurkaarten — de geheugenkaart, de asbesturingskaart, de I/O-kaart en optioneel de grafische processor en PMC-M-kaart — worden op dit masterbord aangesloten of er via verbonden. Het masterbord coördineert al deze, beheert de CNC-interpolatie, programmagebruik en de communicatie tussen elk subsysteem.

Het Zero-C-platform, gebouwd rond dit bord, was een van FANUC's meest wijdverbreide controllergeneraties.

De buitengewone configureerbaarheid — die draaien, frezen, EDM, slijpen, stansmachines en andere machinetypes van hetzelfde hardwareplatform dekt — maakte het de keuze voor een enorm scala aan machinebouwer.

Machines die deze controller draaien, blijven wereldwijd in productie. De A20B-2000-0175 is het onderdeel dat ze draaiende houdt wanneer het masterbord defect raakt.

Belangrijkste specificaties

De 486 Processor Upgrade — Wat het veranderde

Het belangrijkste hardwareverschil tussen de A20B-2000-0175 en zijn voorganger is de processor. De -0175 gebruikt een Intel 486-processor, die een meetbare verbetering in verwerkingsdoorvoer bood in vergelijking met de CPU van het eerdere bord.

In CNC-termen manifesteerde deze verwerkingsverbetering zich als snellere interpolatie — kortere cyclustijden voor dezelfde bewegingsprogramma's.

Op machines die complexe contourprogramma's met veel korte segmentbewegingen draaien, zorgde de extra verwerkingsruimte ervoor dat de controller verder vooruit kon kijken en soepeler kon interpoleren.

De 486 verwerkte ook sneller de communicatie met randapparatuurkaarten, waardoor de latentie in de totale regelkring werd verminderd.

Deze verbetering was significant zonder disruptief te zijn. Het ecosysteem van randapparatuurkaarten — geheugenkaarten, askaarten, I/O-kaarten — bleef compatibel.

Een controller die de -0170 draait, kon worden geüpgraded naar de -0175 door het masterbord te vervangen en de SMD-modules over te zetten, mits de randapparatuurkaarten compatibel waren met de timing van de snellere processor.

Gesplitste Architectuur — De Zero-C Ontwerpfilosofie

Het Zero-C masterbord is het centrum van een gesplitste verwerkingsarchitectuur. Het masterbord zelf beheert de NC-kernel — interpolatieberekeningen, programmaparsing, coördinatenbeheer. De askaart die op het masterbord is gemonteerd, beheert de digitale servo-interface en zet de door de NC berekende posities om in de pulsbreedtecommando's die de servo-versterkers aansturen.

De geheugenkaart bevat de systeemprogramma's, parameters en NC-programma's.

De I/O-kaart verbindt de veldbedrading van de machine — sensoren, solenoïden, schakelaars.

Deze scheiding van functies was opzettelijk. Elke kaart beheerde zijn specifieke taak zonder te concurreren met andere voor verwerkingstijd.

Het systeem was ook onderhoudbaar: een defecte askaart betekende niet dat de NC uitviel, en een defecte geheugenkaart kon worden vervangen zonder het masterbord te verstoren.

De minimale configuratie voor een functioneel Zero-C-systeem bestaat uit drie kaarten: masterkaart, geheugenkaart, askaart en een I/O-kaart — doorgaans bevat de machine ook een PC-cassette voor DNC-communicatie.

Grotere configuraties voegen een grafische processor-subsysteem toe voor verbeterde weergave, een PMC-M-kaart voor complexere ladderprogramma's en extra askaarten voor de 5e of 6e as.

Achterwaartse compatibiliteit met de -0170

De A20B-2000-0175 is de aangewezen vervanging voor de A20B-2000-0170. In de meeste configuraties accepteert de -0175 dezelfde randapparatuurkaarten en dezelfde SMD-modules (indien aanwezig) als de -0170. Bij het vervangen van een -0170 door een -0175 blijven de randapparatuurkaarten op hun plaats en worden de SMD-modules overgezet indien van toepassing.

De belangrijkste compatibiliteitsvereiste om te verifiëren vóór vervanging is de systeemsoftwareversie.

De -0175 gebruikt een latere hardwarerevisie. De systeemsoftware op de geheugenkaart moet compatibel zijn met de -0175 bordrevisie.

In de meeste gevallen is dit geen probleem, maar controllers die zeer vroege Zero-C systeemsoftwareversies draaien, hebben mogelijk een systeemsoftware-update nodig bij de overgang naar de -0175.

FAQ

V1: De Zero-C machine start op, maar de cyclustijd lijkt langzamer dan verwacht. Zou het masterbord onder zijn beoogde prestaties kunnen werken?

Trage cyclustijd op een Zero-C-systeem kan komen door onjuiste look-ahead parameters, een verslechterd klokcircuit op het masterbord, of een overmatige interruptbelasting van een randapparatuurkaart. Controleer de diagnostische schermen van de controller op indicatoren voor processorbelasting.

Als de klokoscillator van het bord verslechterd is, kan deze onder zijn nominale frequentie draaien — dit resulteert in consistente, reproduceerbare vertragingen in plaats van intermitterende storingen.

Een bordvervanging is de enige betrouwbare oplossing voor een defect klokcircuit.

V2: Na het vervangen van de -0170 door een -0175 start de machine, maar de askaart wordt niet herkend. Wat kan dit veroorzaken?

Falen van de herkenning van de askaart na een vervanging van het masterbord duidt meestal op een timing- of hardwarerevisie-incompatibiliteit tussen de -0175 en de askaart. Bevestig dat de revisie van de askaart binnen het compatibiliteitsbereik voor de -0175 valt.

Controleer de backplane-verbindingen tussen het masterbord en de askaart. Verifieer ook dat eventuele configuratieschakelaars op de askaart correct zijn ingesteld voor het aantal assen van het systeem.

V3: De Zero-C machine wordt ingeschakeld, maar het display blijft leeg na de initiële opstartflits. Andere kaarten lijken normaal. Is het masterbord defect?

Een leeg display na de initiële opstart betekent doorgaans dat de NC-processor zijn opstartreeks niet heeft voltooid.

Dit kan het masterbord zelf zijn, of de geheugenkaart waarvan het masterbord probeert software te laden.

Observeer de diagnostische LED's op het masterbord voor de status van de opstartreeks. Een kaart die halverwege stopt met een specifiek LED-patroon wijst op een gedefinieerde foutlocatie in de FANUC diagnostische tabel.

Een kaart die helemaal geen LED-activiteit vertoont, suggereert een processor- of stroomstoring op het masterbord.

V4: Is de A20B-2000-0175 uitwisselbaar tussen een 0MC en een 0TD machine?

De hardware van het masterbord is hetzelfde voor alle Zero-C varianten. Wat verschilt tussen machinetypes is de systeemsoftware, de askaart en de parameters — niet het masterbord.

Een kaart van een 0MC kan een 0TD dienen en vice versa, mits de randapparatuurkaarten, systeemsoftware en parameters geschikt zijn voor de doelmachine.

Herstel altijd de back-upgegevens van de doelmachine na elke vervanging van het masterbord.

V5: De -0175 kaart is gekocht als een getest reserveonderdeel. Hoe moet deze worden opgeslagen om de staat te behouden?

Opslaan in originele of vervangende antistatische verpakking bij stabiele kamertemperatuur. Houd uit de buurt van vocht, direct zonlicht en extreme temperaturen.

Label de zak met het onderdeelnummer en de testdatum. Inspecteer de kaartcontacten elke paar jaar op oxidatie.

Als de kaart een SRAM-back-upbatterij heeft, controleer en vervang de batterij voordat de kaart in gebruik wordt genomen — een batterijstoring tijdens opslag heeft geen invloed op de kaart zelf, maar betekent dat SRAM-gegevens niet behouden blijven als de kaart ooit wordt ingeschakeld met gegevens in SRAM.
