| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-2001-0120 |
Deelnummer:A20B-2001-0120
Vervaardiger:FANUC Corporation (Japan)
Productsoort:Meester-PCB (moederbord / achtergrond)
Boardserie:A20B-2001
Generatie:Serie 0 Model D (mid-generatie, halfgroot)
Compatibele systemen:CNC-besturingsapparaten van de serie 0-D 0-MD, 0-TD
Architectuur:Verspreide
Perifeerbord:Geheugen, as, I/O, PMC (cassette of bord)

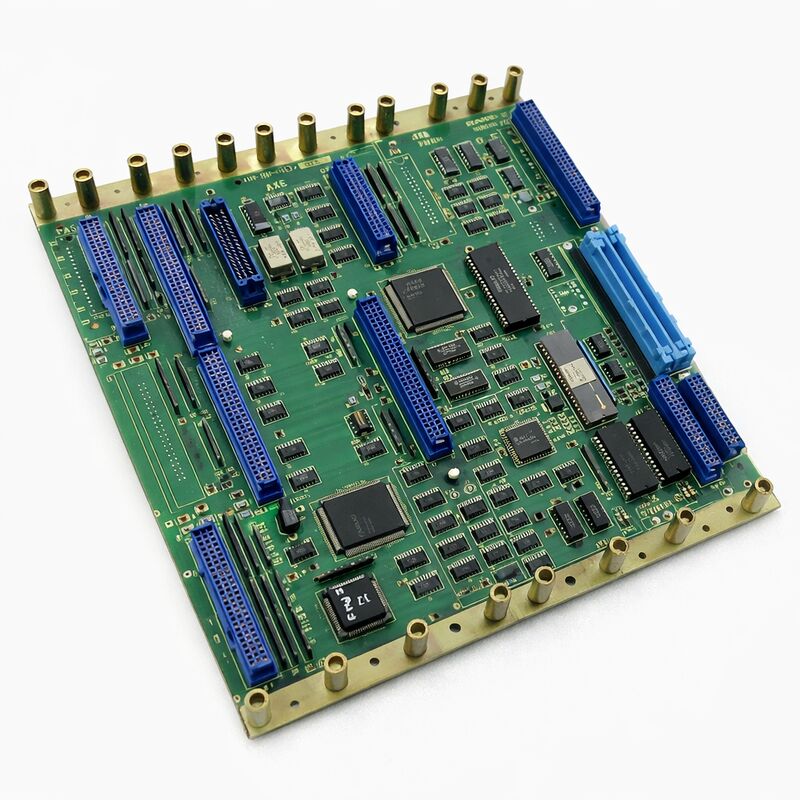

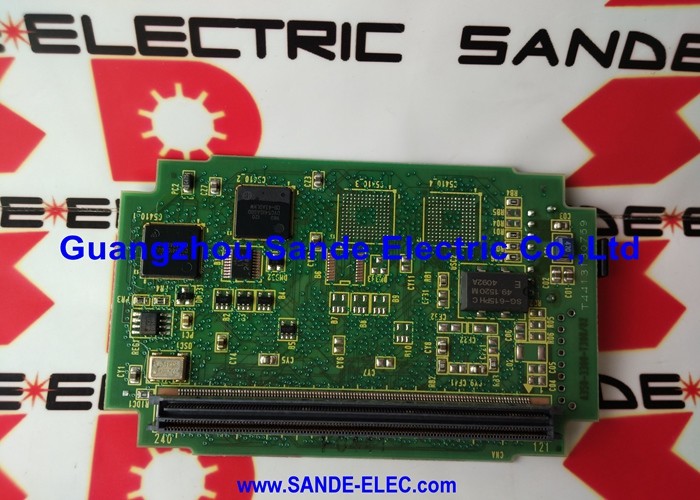

De A20B-2001-0120 is het hoofd PCB voor FANUC's CNC-controllers van het model D van de serie 0 het halfformaat moederbord dat in het midden van de 0-D-controllerarchitectuur staat.Het heeft een bijzondere plaats in de chronologie van de FANUC 0-serie: een mid-generatie board dat zich bevindt tussen de eerdere full-size 0-C varianten en de later herziene half-size ontwerpen die daarop volgden.
De 0-D-generatie verfijnde de 0-C-architectuur met updates van de verwerkingssnelheid, ondersteuning voor seriële schijven,en systeemcapaciteit met behoud van dezelfde fundamentele gedistribueerde bordarchitectuur die de 0-serie zo aanpasbaar maakte.
Het is de fysieke en elektrische achtergrond waarop alle andere boards in de controller worden aangesloten.I/O-platformen, en PMC-platformen verbinden zich allemaal met de A20B-2001-0120 en communiceren via deze.
Het masterboard coördineert de bus die deze randafdrukken delen.Het draagt ook de hoofdprocessor die de CNC-besturingssoftware uitvoert en de G-code en M-code programma's interpreteert die de machine aansturen.
De 0-D van FANUC kwam in een enorm aantal werktuigmachines terecht draaicentrums in de 0-TD-configuratie, bewerkingscentra in de 0-MD-configuratie en verschillende 0-WD-machines.0-PD-varianten voor draad-EDM-toepassingen en punchpressenVeel van deze machines zijn nog steeds in productief gebruik.
De A20B-2001-0120 is het onderdeel dat ze laat draaien.
| Parameter | Waarde |
|---|---|
| Deelnummer | A20B-2001-0120 |
| Vervaardiging | FANUC Corporation |
| Productsoort | Meester-PCB (backplane/moederbord) |
| Boardseries | A20B-2001 |
| Reeks | FANUC serie 0 model D |
| Format | Halve grootte |
| Configuratie | 0-MD (bewerkingscentrum), 0-TD (draaicentrum) |
| Architectuur | Verspreid (perifere boards worden aangesloten) |
| Sluitplaatsen voor perifere platen | Geheugen, as, I/O, PMC |
| Oorsprong | Japan |
| Werktemperatuur | 0 55°C |
| Bergingstemperatuur | -20 60°C |
| Beschikbaar | Nieuw (overschot) / gerenoveerd / gerepareerd / vervangen |
Het begrijpen van de A20B-2001-0120 betekent het begrijpen van de 0-serie gedistribueerde architectuur.
De masterboard is niet zelfvoorzienend. Het bevat niet de asbeheerscircuits, de I/O-interface of het geheugen op zich.
Deze functies worden beheerd door speciale randafdrukken die worden aangesloten op de connectoren van het masterbord.
De masterboard routes de bussignalen tussen hen en levert de gedeelde processor- en klokbronnen die ze nodig hebben.
In de eenvoudigste 0-D-configuratie worden de master door drie randafdrukken begeleid: een geheugenkaart met systeemparameters en -programma's; een askaart voor de bediening van de servo-aandrijvingen;en een I/O-bord dat verbinding maakt met de veldbedrading van de machine.
Het PMC-ladderprogramma machine's automatiseringslogic aanvullende asborden voor de bediening van de vijfde en zesde as, en sub-CPU-boards voor synchronisatie of meervoudige besturing.
Deze configuratie was het bepalende kenmerk van de 0-serie.
Hetzelfde hoofdbord kan een eenvoudige 2-assige draaibank of een complex 6-assig bewerkingscentrum bedienen door eenvoudig te veranderen welke randafdelingen zijn gemonteerd.Machinebouwers en eindgebruikers kunnen de capaciteit uitbreiden naarmate de eisen groeien.
De aanduiding "halve grootte" beschrijft de fysieke afmetingen van de A20B-2001-0120 ten opzichte van eerdere masterboards van de 0-serie.Vroegere full-size masterboards namen een grotere plek in het chassis van de controller in beslag.
The half-size design reduced the board area while maintaining full functional capability — an engineering evolution that allowed for smaller controller enclosures without sacrificing any of the system's configuration options.
Het halve formaat verminderde ook het aantal aansluitplaatsen op het masterboard, wat op zijn beurt het maximale aantal randapparatuurplaten bepaalt dat rechtstreeks kan worden aangesloten.
Voor configuraties waarbij meer platen nodig zijn dan de directe capaciteit van de masterplaat, verlengen subplaten of uitbreidingsbackplanes het systeem.
In de documentatie van FANUC voor de specifieke machineconfiguratie wordt precies aangegeven welke platen nodig zijn en hoe deze zijn aangebracht.
Een storing van de A20B-2001-0120 manifesteert zich meestal als een volledige storing van de controller: het systeem start niet, of het stopt vroeg in de startsequentie met een systeemalarm.Voordat ik afsluit, is het master board mislukt., moeten de randafdrukken worden verwijderd en opnieuw worden geplaatst, de aansluitcontacten worden gecontroleerd en de stroomtoevoerspanningen worden gecontroleerd.Een aantal klaarblijkelijke master board fouten blijken te zijn connector-niveau fouten of stroomvoorziening problemen.
Wanneer de masterboard wordt bevestigd als de foutbron, wordt de parameter back-up status kritisch.
De SRAM van de 0-D-controller, die CNC-parameters, PMC-parameters en opgeslagen onderdeelprogramma's bevat, wordt meestal op batterij ondersteund en bevindt zich op het geheugenbord, niet op het masterboard zelf.In de meeste 0-D-configuratiesDe gegevens van de geheugenkaart overleven een vervanging van de masterkaart zonder verlies, mits de geheugenkaart tijdens de uitwisseling correct wordt behandeld.
De specifieke procedure voor back-up en herstel is afhankelijk van de configuratie van de machine.
V1: De serie 0-D-controller toont alle LED's aan bij aansteken, maar niets verschijnt op de CRT/display. De CRT zelf is geconfirmeerd functioneel. Is de A20B-2001-0120 de waarschijnlijke fout?
Alle LED's aan bij aansturing zonder initialisering van het scherm zijn in overeenstemming met het feit dat het masterboard zijn opstartsequentie niet kan voltooien.
Dit symptoom kan echter ook het gevolg zijn van een mislukte geheugenkaart ∙ als de masterkaart de systeembewerkingssoftware van de geheugenkaart niet kan lezen, stopt deze in dit stadium.
Als het geheugenkaartje correct zit en het symptoom aanhoudt, is het hoofdkaartje de hoofdverdachte.
V2: Er is een vervangende A20B-2001-0120 verkregen.
De A20B-2001-0120 kan voorzien zijn van DIP-switches of jumper-instellingen die de hardware-opties van de controller configureren: asgetal, interfacetype en soortgelijke instellingen op systeemniveau.Voordat het originele bord wordt verwijderd, documenteren of fotograferen van alle schakelaar- en sprongposities.
De vervangingsplaat moet identiek zijn ingesteld, want verkeerde instellingen kunnen alarmen veroorzaken of een onjuist asgedrag veroorzaken, zelfs met een goed functionerend plaatje.
V3: De machine is al twee jaar in opslag. Bij opstarten verliezen alle parameters en de controller laat een geheugenfout zien. Is de A20B-2001-0120 schuldig?
Parameterverlies na verlengde opslag geeft bijna altijd aan dat de SRAM-back-upbatterij is uitgeput, niet dat de masterboard is uitgevallen.
In de 0-D-architectuur bevindt de batterij zich meestal op het geheugenbord.
Alleen als het probleem na vervanging van de batterij aanhoudt, moet de masterboard worden onderzocht.
V4: Is de A20B-2001-0120 compatibel met de controllers van de serie 0-C of 0-F?
De 0-serie gebruikte vergelijkbare architecturale concepten in de generaties C, D en F, maar de masterboards zijn niet uitwisselbaar tussen generaties.
Connectorarrangementen, bustiming en processorcompatibiliteit verschillen.
De A20B-2001-0120 is speciaal ontworpen voor de 0-D-generatie.
Het masterboard moet altijd overeenkomen met de specifieke generatie controller.
V5: De 0-D-machine is nog in productie, maar de besturingselektronica veroudert.
Vernieuwing van de boards, vervanging van elektrolytische condensatoren, batterijen,en eventuele afgebroken passieve componenten verlengt de levensduur aanzienlijk voor functionerende platen die echter leeftijdsgerelateerde symptomen vertonen, zoals intermitterende resets.
Een volledige vervanging van de masterboard is passend wanneer de masterboard een bevestigd onderdeeldefect heeft dat niet economisch hersteld kan worden.of wanneer er een geteste, gerenoveerde reserve beschikbaar is en het productierisico van het draaien van een ouder wordend origineel bord onaanvaardbaar is.
Een geteste reserve A20B-2001-0120 ter plaatse houden is de meest praktische risicobeperking voor een productie-kritieke 0-D-machine.
