| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-2001-0600 |
Onderdeelnummer: A20B-2001-0600
Fabrikant: FANUC Corporation (Japan)
Producttype: Spindelmotor Encoder (Pulscoder / Positiesensor)
Board Series: A20B-2001
Toepassing: FANUC CNC spindelmotor positie- en snelheidsfeedback
De A20B-2001-0600 is een spindelmotor encoder voor FANUC CNC en industriële automatiseringssystemen. Het is het feedbackapparaat dat op de spindelmotor is gemonteerd en dat continu de rotatiepositie en snelheid van de motor bewaakt, waarbij de fysieke asrotatie wordt omgezet in elektronische signalen die de CNC en de spindelversterker kunnen gebruiken om de spindel nauwkeurig te regelen.
Een spindelmotor zonder een werkende encoder is in wezen oncontroleerbaar.
De spindelversterker kan de snelheid niet regelen zonder te weten hoe snel de motor daadwerkelijk draait. De CNC kan de spiloriëntatie niet aansturen — de precieze hoekpositie die nodig is voor automatische gereedschapswissels — zonder op elk moment de exacte hoekpositie van de spindel te kennen.
De encoder levert beide: continue snelheidsfeedback voor de snelheidsregelaar en positie-informatie voor oriëntatie.
De A20B-2001-0600 behoort tot FANUC's A20B-2001 encoder serie, een groep spindelpositie- en snelheidsfeedbackapparaten die FANUC's reeks AC spindelmotoren bedienen.
Deze encoders worden direct op of in de behuizing van de spindelmotor gemonteerd, met hun sensorelementen tegen een doelplaat of magnetische ring die met de motoras roteert.
De elektronische printplaat van de encoder genereert uitgangssignalen die de hoekpositie en snelheid van de as vertegenwoordigen.
| Parameter | Waarde |
|---|---|
| Onderdeelnummer | A20B-2001-0600 |
| Fabrikant | FANUC Corporation |
| Producttype | Spindelmotor Encoder (Pulscoder / Sensor PCB) |
| Board Series | A20B-2001 |
| Toepassing | FANUC CNC spindelmotor positie- en snelheidsfeedback |
| Feedbacksignalen | Snelheid (C-signaal) + Positie één per omwenteling (Z-signaal) |
| Installatie | Gemonteerd op of in de behuizing van de spindelmotor |
| Oorsprong | Japan |
| Bedrijfstemperatuur | 0 – 55°C |
| Opslagtemperatuur | −20 – 55°C |
| Beschikbare Condities | Nieuw (surplus) / Gereviseerd / Gerepareerd |
De spindelversterker regelt de snelheid van de motor door de ingestelde snelheid te vergelijken met de werkelijke snelheid. De ingestelde snelheid komt van de CNC — een digitale waarde die het doel-RPM vertegenwoordigt. De werkelijke snelheid wordt gemeten door de encoder.
Deze vergelijking — ingesteld minus werkelijk — produceert een foutsignaal.
De versterker past een correctieve stroom toe om de fout naar nul te drijven. Wanneer de motor precies op de ingestelde snelheid draait, is de fout nul en handhaaft de versterker die snelheid door de stroom te leveren die de belasting vereist.
De kwaliteit van deze snelheidsregeling hangt direct af van de kwaliteit van het snelheidsignaal van de encoder.
Een schoon, consistent snelheidsignaal stelt de versterker in staat om nauwkeurig te regelen.
Een verslechterd signaal — intermitterend, ruisend of onnauwkeurig — introduceert fouten in de snelheidsregelkring.
Het resultaat is zichtbaar op de machine: spindelsnelheid die afwijkt onder snijbelasting, snelheidsfluctuaties die zich manifesteren als oppervlakteafwerkingonregelmatigheden op het bewerkte deel, of snelheidsalarmen bij bedrijfssnelheden die de aandrijving niet kan handhaven.
CNC-bewerkingscentra vereisen spindeloriëntatie voor automatische gereedschapswissels. Voordat de gereedschapswisselaar de spindel kan aangrijpen om een gereedschap te verwijderen of te installeren, moet de spindel op een precieze hoekpositie worden gestopt — de oriëntatiepositie.
De grijper van de gereedschapswisselaar grijpt de gereedschapshouder aan op een specifieke oriëntatiehoek.
De encoder levert de positiefeedback voor oriëntatie.
Specifiek levert het Z-signaal — één puls per omwenteling — de hoekreferentie. Wanneer de CNC spindeloriëntatie aanstuurt (M19 in de meeste machineconfiguraties), vertraagt de controller de spindel en gebruikt de Z-puls om deze te stoppen op de geprogrammeerde oriëntatiehoek ten opzichte van de Z-puls positie.
Als het Z-signaal van de encoder verslechterd of afwezig is, kan oriëntatie niet worden voltooid.
De spindel vertraagt en zoekt naar de Z-puls, maar kan deze niet vinden of vindt deze inconsistent. Gereedschapswissels mislukken. De machine geeft alarmen.
De productie stopt. Dit foutpatroon — normale spindelsnelheid, maar mislukte oriëntatie — is een diagnostische indicator die specifiek wijst naar het Z-signaalpad van de encoder.
Spindelencoders falen door verschillende mechanismen. Het sensorelement — of het nu optische, magnetische of resolvertechnologie gebruikt — kan verslechteren door vervuiling (koelmiddel dat de motorbehuizing binnendringt), thermische stress door langdurige hoge snelheden, of mechanische schokken door spindelcrashes.

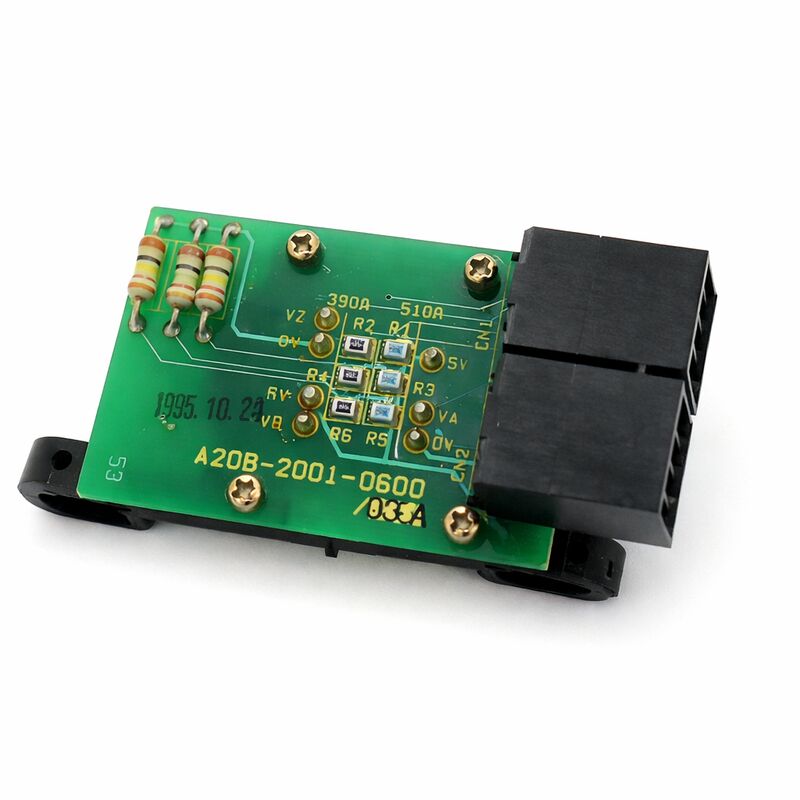

De encoder printplaat zelf — de A20B-2001-0600 — kan falen door veroudering van componenten, vervuiling van het printplaatoppervlak, of schade aan de connector van de printplaat.
Voedingsfouten op de encoderprintplaat leiden tot volledig verlies van uitgangssignalen.
Individuele componentfouten op de printplaat kunnen leiden tot degradatie van één signaalpad terwijl andere intact blijven.
Een veelvoorkomend foutpatroon is het verlies van het Z-signaal terwijl het snelheidsignaal (C-signaal) functioneel blijft.
Dit resulteert in de hierboven beschreven oriëntatiefout met normale snelheidsbediening.
Het tegenovergestelde — verslechterd snelheidsignaal met intact Z-signaal — veroorzaakt snelheidsregelproblemen zonder de gereedschapswisselorïentatie te beïnvloeden. Het identificeren van welk signaalpad is uitgevallen, beperkt de diagnose tot de specifieke foutmodus van de encoder.
De A20B-2001-0600 encoder printplaat is één onderdeel van de complete encoderassemblage.
De sensor printplaat werkt samen met een doel-element — een schijf, ring of rotor — die mechanisch is gekoppeld aan de motoras. De encoder printplaat leest het doel terwijl de as roteert en genereert de elektrische uitgangssignalen.
Bij het vervangen van de encoder printplaat blijft het doel-element meestal op zijn plaats als het onbeschadigd is.
De luchtspleet tussen de sensorelementen op de printplaat en het doel is cruciaal — te groot en het signaal is zwak; te klein en de encoder raakt het draaiende doel. Installatie moet de juiste luchtspleet bevestigen volgens de onderhoudsspecificaties van de motor.
V1: De spindel draait zonder problemen op ingestelde snelheden, maar elke gereedschapswisselpoging mislukt met een spindeloriëntatiealarm. Wat geeft dit aan over de encoder?
De schone snelheidsbediening met mislukte oriëntatie is diagnostisch: het Z-signaalpad is gecompromitteerd terwijl het C-signaal (snelheid) pad intact is.
Het C-signaal levert snelheidsfeedback; het Z-signaal levert de één-per-omwenteling referentie voor oriëntatie.
Controleer het Z-signaal bij de encoderconnector met een oscilloscoop — het moet één schoon puls per motoromwenteling produceren.
Indien afwezig of vervormd, is de encoderprintplaat of het Z-signaalcircuit ervan defect geraakt.
V2: De spindelsnelheid is instabiel onder snijbelasting. De spindel oscilleert rond de ingestelde snelheid. Het power stage van de aandrijving lijkt functioneel. Kan dit de encoder zijn?
Snelheidsinstabiliteit met een intact power stage wijst naar de snelheidsfeedbacklus. Een verslechterd C-signaal van de encoder introduceert ruis in de snelheidsregelaar.
De regelaar kan echte snelheidsfouten niet onderscheiden van meetruis, dus corrigeert hij continu en veroorzaakt de oscillatie. Meet de kwaliteit van het C-signaal bij de encoderconnector onder belasting.
Een schoon, consistent signaal suggereert dat het probleem in de instellingen van de snelheidsregelaar van de aandrijving ligt.
Een ruisend of onregelmatig signaal bevestigt de encoder als de fout.
V3: Na een spindelcrash is de spindelsnelheid normaal, maar de oriëntatie levert inconsistente resultaten — soms succesvol, soms niet. Wat gebeurt er?
Een crash kan de encoderassemblage verschuiven of het doel-element beschadigen zonder de spindel volledig te stoppen met roteren.
Een verschoven encoderbehuizing verandert de luchtspleet tussen de sensorelementen en het doel, wat resulteert in een zwak of intermitterend Z-signaal.
Een inconsistent Z-signaal geeft inconsistente oriëntatieresultaten — soms vindt de controller de puls en oriënteert correct, andere keren vindt hij deze niet schoon.
Inspecteer de encoderbehuizing op verschuiving en het doel op mechanische schade.
V4: Kan de encoder printplaat worden vervangen zonder de spindelmotor uit de machine te verwijderen?
Dit hangt af van de montage van de motor en de mechanische toegang van de machine. In veel machineconfiguraties is de spindelmotor toegankelijk aan de achterkant van de spilkop of vanuit een serviceluik, waardoor de encoderassemblage kan worden bereikt zonder de motor volledig te verwijderen.
Als de motor moet worden verwijderd voor toegang tot de encoder, documenteer dan alle elektrische aansluitingen en de mechanische installatie zorgvuldig voordat u begint.
Bevestig de uitlijning van de spindelmotor bij herinstallatie.
V5: Hoe moet een vervangende A20B-2001-0600 encoder worden opgeslagen om de staat te behouden?
Opslaan in de originele verpakking of in een schone, antistatische omgeving. Bescherm de connector tegen vervuiling — sluit de connector af als de printplaat enige tijd wordt opgeslagen.
Houd uit de buurt van vocht, extreme temperaturen en mechanische schokken.
De sensorelementen van de encoder zijn delicaat; vermijd het plaatsen van andere componenten op of tegen het sensorvlak van de printplaat.
Inspecteer vóór installatie het sensorvlak op eventuele vervuiling en reinig indien nodig met geschikte elektronica-veilige materialen.
