GE Fanuc Sensor A20B-2001-0670 PLC A20B20010670 A2OB-2OO1-O67O

FANUC A20B-2001-0670 ∙ 3-Slot Backplane PCB ∙ Series 20 / 21 CNC Control Rack, Japanse oorsprong

Deelnummer:A20B-2001-0670

Vervaardiger:FANUC Corporation (Japan)

Productsoort:3-slot achtergrond PCB

Boardserie:A20B-2001

Compatibele systemen:FANUC serie 20, 21 CNC

Slot Tellen:3

Overzicht

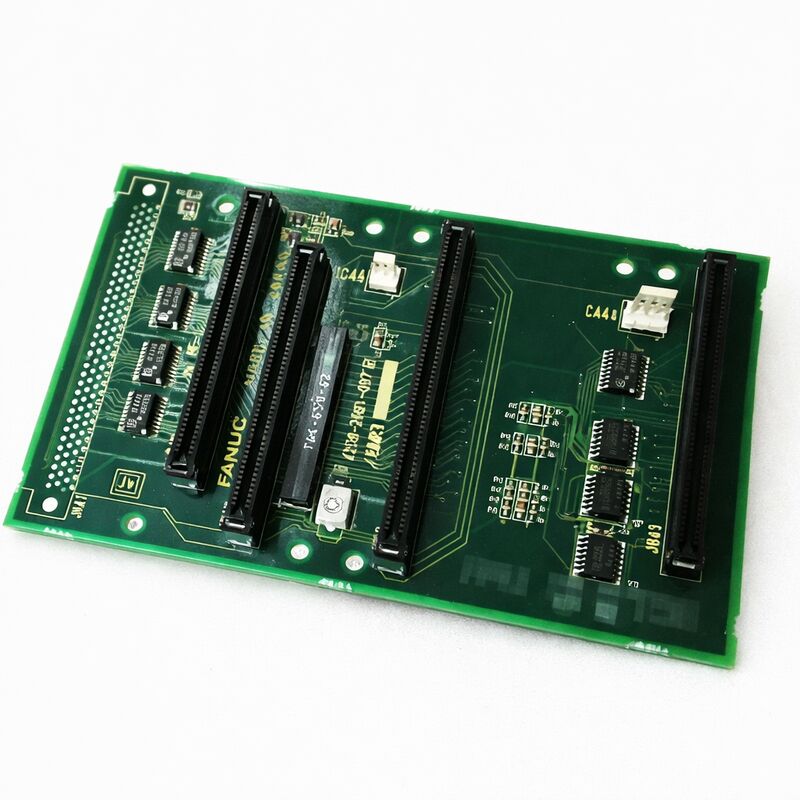

De A20B-2001-0670 is een printplaat met 3 gleufplaten voor de FANUC-series 20 en serie 21 CNC-besturingsrekken.

Het is de structurele en elektrische basis van de controller module assembly: het bord waarop de functionele PCB's ¢ CPU modules, geheugen modules, as control boards,Invoer-/uitvoermodules .

Zonder de achtergrond hebben de afzonderlijke bedieningsplaten geen onderlinge verbinding en kan de bedieningspaneel niet als een systeem functioneren.

De FANUC-controllers van de serie 20 en serie 21 waren compacte, efficiënte CNC-platforms die gericht waren op eenwegmachines met een matige aantal assen.

Met name de serie 21 werd een van de meest gebruikte FANUC-controllers in zijn klasse en verscheen in draaicentrums en bewerkingscentra over de hele wereld.

The 3-slot backplane configuration served configurations requiring a compact module assembly — three slots accommodate the essential modules for a complete controller without the larger rack size of the wider configurations.

Het achtervlak pcb vervult twee verschillende functies in de controller.elke plank stevig op zijn slot vergrendelen en tegen trillingen vasthouden.

Elektrisch draagt het de stroom- en communicatiebussen die elke geïnstalleerde module met elk ander verbinden.

Een module in slot 1 communiceert met de CPU in slot 2 en het geheugen in slot 3 via de traces die over het achtergrondsubstraat worden geleid

Belangrijkste specificaties

Achtergrondfunctie in de FANUC-architectuur van de 20/21-serie

De series 20 en 21 zijn ontworpen voor compacte, kosteneffectieve CNC-toepassingen.

Hun moduleconfiguratie is opzettelijk: een klein aantal modules zorgt voor de volledige controllerfunctie, en de backplane bepaalt hoeveel modules kunnen worden opgenomen en hoe ze communiceren.

De energieverdelingsfunctie is onzichtbaar tijdens normale werking, maar cruciaal.

De stroomvoorziening van de regelaar voert gereguleerde spanningen, typisch +5V, +12V, ±15V en +24V, naar alle modules via de stroomrails van het achtervlak.Elke module in elke slot haalt zijn voedingsstroom uit deze gedeelde rails..

De traces van het achtervlak zijn ontworpen voor de totale stroombelasting van een volledige groep modules.

Een afgebroken achtervlak kan onverwacht gedrag veroorzaken in meerdere modules tegelijkertijd, omdat de verminderde of lawaaierige voeding van invloed is op alles wat is aangesloten op de getroffen spoorlijn.

De communicatiebussen op de achtergrond zijn even belangrijk.

De interne adresbus en databus die de CPU gebruikt om toegang te krijgen tot het geheugen,de I/O-communicatiebus die de asbesturingsmodules gebruiken om gegevens met de CPU uit te wisselen.

Elke discontinuïteit in een achtergrond spoor breekt het communicatiepad voor elk apparaat dat afhankelijk is van dat spoor.

Achtergrondfouten Een onderscheidend patroon

Als een enkele module uitvalt, worden alleen de functies die door die module worden bediend, beïnvloed.Wanneer de achtergrond niet werkt, verscheidene modules tegelijkertijd falen, vaak op een manier die inconsistent of niet met elkaar verbonden lijkt.

Een storing in de power rail op het achtervlak kan willekeurige alarmen veroorzaken over verschillende controllerfuncties... een geheugenfout hier, een servocommunicatiefout daar, een schermcorruptie ergens anders.

Deze alarmen hebben geen enkele functioneel oorzaak gemeen, behalve dat ze de getroffen voedingsbron delen.

Een tracefout op een communicatiebus veroorzaakt fouten op busniveau: meerdere modules die die bus gebruiken, kunnen allemaal communicatiefouten melden of niet initialiseren,ook al is elke module afzonderlijk functioneel.

De controller kan de startsequentie niet voltooien omdat de CPU niet met het geheugen of de I/O-modules kan communiceren.

Wanneer een controller meerdere alarmen tegelijkertijd genereert die verschillende functionele gebieden omvatten en het vervangen van individuele modules het probleem niet oplost, is het achtervlak een sterke verdachte.

Inspectie en vervanging

Backplanes zijn passieve boards ∙ zij bevatten geen actieve componenten buiten de connectoren en de koper spoor infrastructuur.

Fysieke schade veroorzaakt de meeste storingen van de achtergrond: sporenbeschadiging door herhaaldelijk in- en verwijderen van de kaart gedurende vele jaren, vochtinvoer die corrosiepaden creëert over sporen,of mechanische beschadiging door overstrekking van de montageapparatuur van de module.

De eerste stap is een visuele inspectie.

Controleer het PCB-oppervlak op sporen van beschadiging, corrosie of delaminatie in de buurt van verbindingsgebieden.Zoek naar tekenen van overstromingsgebeurtenissen in het verleden.

De vervanging van de achtergrond in een controller van de serie 20/21 vereist het verwijderen van alle geïnstalleerde modules, het vervangen van de achtergrond en het opnieuw installeren van de modules.

De toewijzing van de achterplaat van slot naar module moet worden nageleefd: modules die in onjuiste slots zijn geïnstalleerd, zullen niet correct functioneren, aangezien de elektrische routing van de achterplaat slot-specifiek is.

Veelgestelde vragen

V1: Na een bliksemslag geeft de Series 21-controller simultaan alarmen voor geheugen en servocommunicatie, maar geen enkele afzonderlijke module lijkt beschadigd.

De bliksem kan de isolatie beschadigen zonder het PCB te verbranden.

De overgangsenergie kan de dielectricus beschadigen op kwetsbare punten.

Bij spoorbeschadiging op een gedeelde bus genereren meerdere modules tegelijkertijd alarmen, ook al is elke module individueel intact.

Als de modules onafhankelijk van elkaar functioneren, is de achtergrond de oorzaak.

V2: Een slot op de achtergrond produceert een alarm, ongeacht welke module erin is geïnstalleerd. De andere twee slots werken correct met dezelfde modules. Is dit de achtergrond?

Een slot-specifieke fout met meerdere bevestigde goede modules is duidelijk een achtergrondfout.

Het probleem zit in de aansluiting voor die slot, ofwel een beschadigde pin, een gebroken spoor tussen de aansluiting van die slot en de bus, of een kortsluiting in het signaal van de slot of de stroomleidingen.

V3: De controllermodules zijn onlangs gemengd om de compatibiliteit te controleren. Na de herinstallatie slaagt de controller niet in het opstarten. Het achtervlak verscheen intact tijdens de shuffle. Wat kan er mis zijn?

Door het schudden van de modules kunnen de verbindingspijnen worden gebogen als de planken in hoeken of met overmatige kracht worden geplaatst.

Een enkele gebogen pin op de backplane connector kan voorkomen dat de connector van één module volledig contact maakt, waardoor een intermitterende of mislukte communicatiebus ontstaat.

Verwijder alle modules, inspecteer elke verbindingsspeld op het achtervlak met een vergrootglas, rechtzet alle gebogen spelden zorgvuldig en installeer de modules één voor één opnieuw.

V4: Het stroomverbinder van de achterzijde is licht verkleurd. De controller werkt nog steeds. Moet de achterzijde vervangen worden?

Verkleuring in de buurt van stroomconnectoren wijst op een warmtegebeurtenis in het verleden ̇ waarschijnlijk een periode van overmatige stroom door dat contactgebied.

Zelfs als de regelaar momenteel werkt, geeft de verkleuring aan dat de contactweerstand van de connector op dat punt is toegenomen.

Verhoogde weerstand in een aandrijflijn veroorzaakt spanningsdalingen die verergeren onder belasting.

V5: De serie 21 controller wordt geüpgraded naar een nieuwere FANUC-platform. Kan de A20B-2001-0670 backplane worden behouden voor gebruik in de nieuwe controller?

De A20B-2001-0670 backplane is specifiek voor de moduleconfiguratie van de serie 20/21. Nieuwe FANUC-controllerplatforms gebruiken geheel andere moduleformaten, connectortypen en backplane-architecturen..

Dit achtervlak is niet uitwisselbaar met nieuwere systemen.

Het is alleen bruikbaar als reserve voor andere besturingssystemen van de serie 20/21 of voor de originele machine als de upgrade de installatie van een volledig nieuw besturingssysteem in plaats van een upgrade op bordniveau omvat.
