FANUC A20B-2001-0821 | Alpha Series SVM Servo Control Board — CNC en Robot, Japanse Oorsprong

Onderdeelnummer: A20B-2001-0821

Fabrikant: FANUC Corporation (Japan)

Producttype: Servo Versterker Controlebord (SVM PCB)

Serie Bord: A20B-2001

Aandrijffamilie: FANUC Alpha Series Servo Amplifier Module (SVM)

Toepassing: FANUC CNC en robot servo aandrijfsystemen

Overzicht

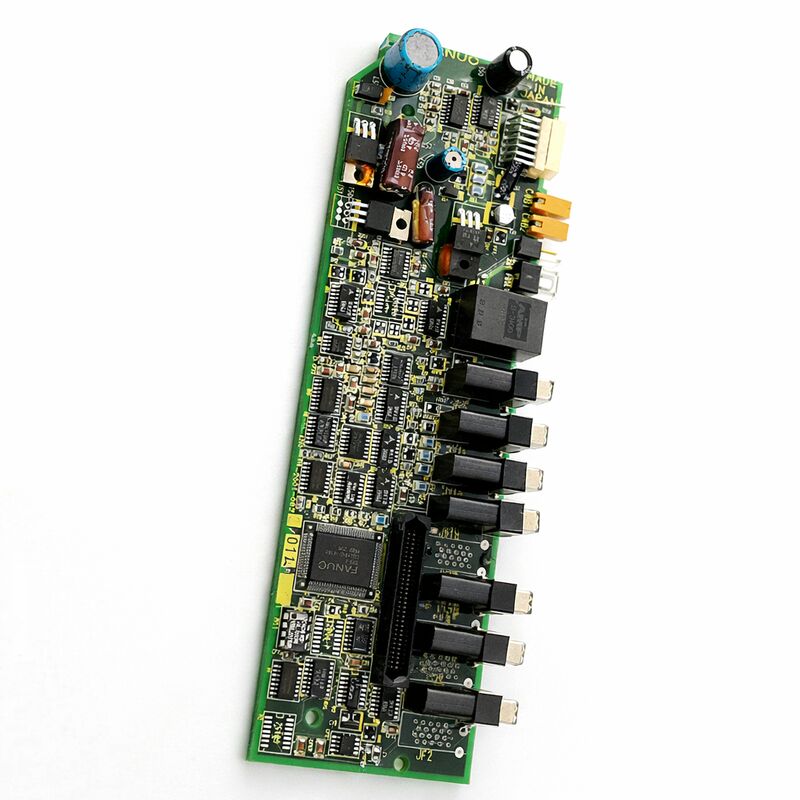

De A20B-2001-0821 is een servo versterker controlebord voor FANUC's Alpha Series Servo Amplifier Module (SVM).

In FANUC's modulaire Alpha aandrijfarchitectuur is de SVM de versterkermodule die een servomotor direct van stroom voorziet — de DC-busspanning van de PSM ontvangt en omzet in de driefasige wisselstroom met variabele frequentie die de motor aandrijft.

De A20B-2001-0821 is het controlebord binnen de SVM: de printplaat die de verwerkingselektronica bevat voor de stroomlus, snelheidslus, encoder feedback interface en CNC-communicatie van de servo aandrijving.

De Alpha Series aandrijvingen werden ingezet in een breed scala aan door FANUC gecontroleerde werktuigmachines en industriële robots.

In een CNC-bewerkingscentrum heeft elke asmotor zijn eigen SVM. In een industriële robot met zes assen heeft elke gewrichtsmotor zijn eigen SVM of deelt een SVM-eenheid met een buur.

Elk van deze SVM's bevat een controlebord. Wanneer een servo aandrijving controlebord defect raakt, stopt die as of dat gewricht — en met het juiste vervangende bord start het weer.

De A20B-2001-serie omvat controleborden voor meerdere Alpha SVM-configuraties, die verschillende aandrijfstroomsterktes en interface-typen dekken.

De -0821 variant dient zijn specifieke SVM-model en hardwarerevisie binnen deze familie.

Het bord wordt vervaardigd in Japan en ontworpen voor de continue bedrijfsvereisten van industriële servo aandrijftoepassingen.

Belangrijkste Specificaties

Het SVM Controlebord — Drie Lussen in Eén

Het servo aandrijving controlebord voert alle drie niveaus van servo feedback controle gelijktijdig uit. Begrijpen hoe deze lussen samenwerken, verklaart zowel wat een goed functionerende servo aandrijving precies maakt als wat er misgaat wanneer het controlebord degradeert.

De stroomlus is de basis.

Het leest de motorfase stromen van de stroomsensoren van de SVM, vergelijkt deze met de stroomcommando's van de snelheidsregelaar en past de IGBT-gate signalen aan om de werkelijke stroom op het commando niveau te brengen. Deze lus draait met snelheden van tientallen kilohertz.

Een gedegradeerd stroommeetcircuit op het bord introduceert fouten in deze lus, wat resulteert in stroomvervorming die zich manifesteert als motorgeluid, trillingen en warmte.

De snelheidslus bevindt zich boven de stroomlus.

Het leest de encoder feedback, berekent de werkelijke motorsnelheid, vergelijkt deze met de gecommandeerde snelheid van de positiecontroller en genereert stroomcommando's.

Deze lus wordt elke paar honderd microseconden bijgewerkt.

Een gedegradeerd encoder interface circuit produceert ruis in de snelheidsfeedback, wat leidt tot snelheidsinstabiliteit.

De positielus bevindt zich bovenaan. Het ontvangt positiedoelen van de interpolator van de CNC en vergelijkt deze met de werkelijke encoderpositie.

De positiefout stuurt het snelheidscommando aan. Deze lusafsluiting gebeurt elke servo cyclus — typisch 1 milliseconde.

De nauwkeurigheid van de positionering van de machineas wordt uiteindelijk bepaald door hoe goed alle drie de lussen samen op dit controlebord worden uitgevoerd.

Alpha SVM in CNC en Robot Toepassingen

In een CNC-werktuigmachine worden de Alpha SVM-modules naast de PSM in het aandrijfkabinet gemonteerd. Elke SVM drijft één as aan. In een 3-assig bewerkingscentrum zijn er doorgaans drie SVM's — één voor X, één voor Y, één voor Z — plus een spindelversterkermodule.

De controleborden in deze SVM's communiceren met de CNC via FANUC's seriële servo bus, waarbij ze positiecommando's ontvangen en encoderposities rapporteren.

In een FANUC industriële robotcontroller drijft dezelfde SVM-architectuur de gewrichtsmotoren van de robot aan.

De R-J3 controllergeneratie gebruikte bijvoorbeeld Alpha SVM's voor de zes gewrichtassen van de robot.

De robotcontroller communiceert met deze SVM's via dezelfde seriële interface als een CNC.

Het A20B-2001-0821 controlebord dient beide toepassingscontexten omdat de hardwarearchitectuur consistent is.

Deze compatibiliteit tussen toepassingen is een praktisch voordeel bij onderhoud.

Een controlebord van een buiten gebruik gestelde robot kan potentieel dienen als vervanging in een CNC-machine, en vice versa, als het volledige onderdeelnummer van het bord exact overeenkomt.

Identificeren van een Controlebord Fout

Een servo aandrijving controlebord fout produceert een specifiek patroon van symptomen dat het onderscheidt van andere aandrijfsysteemfouten.

Positiefouten, snelheidsinstabiliteit of ongebruikelijk motorgeluid dat slechts op één specifieke as verschijnt — terwijl alle andere assen correct werken — wijst op het controlebord van die as's SVM of het encoder feedbackpad ervan. Controlebordproblemen zijn doorgaans as-specifiek en consistent.

Een aandrijving die bij het inschakelen niet in de gereed-status komt, met een VRDY (velocity ready) alarm voordat er beweging wordt gecommandeerd, is een sterke indicator van een controlebordfout.

Het bord voert bij het inschakelen zelfdiagnostiek uit. Een storing in deze reeks produceert een onmiddellijk en aanhoudend alarm.

Intermitterende positiefouten die verergeren met temperatuur — de as presteert correct wanneer de aandrijving koud is en degradeert naarmate deze opwarmt — suggereren dat een thermisch gevoelig component op het controlebord het einde van zijn levensduur bereikt.

Veelgestelde Vragen

V1: Eén CNC-as produceert een aanhoudend VRDY-alarm bij het inschakelen. De DC-busspanning is correct. Andere assen zijn normaal. Is dit de A20B-2001-0821?

Een VRDY-alarm op één as bij het inschakelen, met correcte DC-bus en normale andere assen, is consistent met een controlebordfout.

De power-on zelf-test van het bord is mislukt. Controleer de LED-indicatoren van de SVM op een alarmcode.

Controleer of de encoderkabel en de feedbackconnector correct zijn aangesloten — een losse feedbackconnector kan ook dit symptoom veroorzaken.

Als de kabel goed is bevonden, vervang dan het controlebord.

V2: De as loopt correct bij lage snelheid maar vertoont toenemende positiefout bij hogere voedingssnelheden. Het mechanische systeem lijkt normaal. Kan dit het controlebord zijn?

Toenemende positiefout bij hoge voedingssnelheden met een normaal mechanisch systeem wijst op de servo control lussen.

De snelheids- of stroomlus reageert mogelijk niet snel genoeg — een teken dat de verwerkingscircuits van het controlebord zijn gedegradeerd.

Controleer ook de servo parameters (lusversterkingen, feedforward) om te bevestigen dat ze correct zijn.

Als de parameters correct zijn en het probleem blijft bestaan, zijn de DSP- of interfacecircuits van het controlebord waarschijnlijk verouderd.

V3: De asmotor produceert ongebruikelijke trillingen en geluid in stilstand, maar de positienauwkeurigheid is acceptabel tijdens beweging. Wat op het controlebord kan dit veroorzaken?

Trillingen en geluid in stilstand met acceptabele nauwkeurigheid tijdens beweging duidt typisch op een probleem in de stroomlus — met name het stroommeet- of gate drive-gedeelte van het controlebord.

Een kleine fout of ruis in de stroomfeedback in stilstand produceert dithering stroom die zich manifesteert als trillingen.

Dit type fout verergert vaak met temperatuur naarmate componenten verouderen. Vervang het controlebord en vergelijk het gedrag in stilstand.

V4: Kan een vervangend A20B-2001-0821 bord van een robottoepassing worden gebruikt in een CNC-werktuigmachine?

Als de onderdeelnummers exact overeenkomen, is de hardware compatibel.

Het servo controlebord voert dezelfde functie uit in zowel CNC- als robottoepassingen — het verschil zit in de controller software en het mechanische systeem, niet in het aandrijfbord.

Controleer of het volledige onderdeelnummer inclusief de -0821 suffix overeenkomt. Gebruik nooit een ander suffix als substituut, zelfs als het bord fysiek vergelijkbaar lijkt.

V5: Na vervanging van het controlebord overschrijdt de as zijn doelpositie bij elke beweging. De parameters zijn hersteld van een back-up. Wat is de waarschijnlijke oorzaak?

Positie overshoot na bordvervanging met herstelde parameters duidt typisch op een servo lus parameter die niet correct is hersteld.

De positieversterking, snelheidsversterking of de feedforward compensatiewaarde is mogelijk onjuist.

Vergelijk elke servo parameter voor de betreffende as met de machine documentatie en de back-up waarden.

Controleer ook of de instelling van het encoder type correct is — het gebruik van een onjuiste instelling van het encoder type produceert een onjuiste feedback schaling die zich manifesteert als overshoot of oscillatie.
