FANUC Circuit board A20B-2001-0850 A20B20010850 A2OB-2OO1-O85O

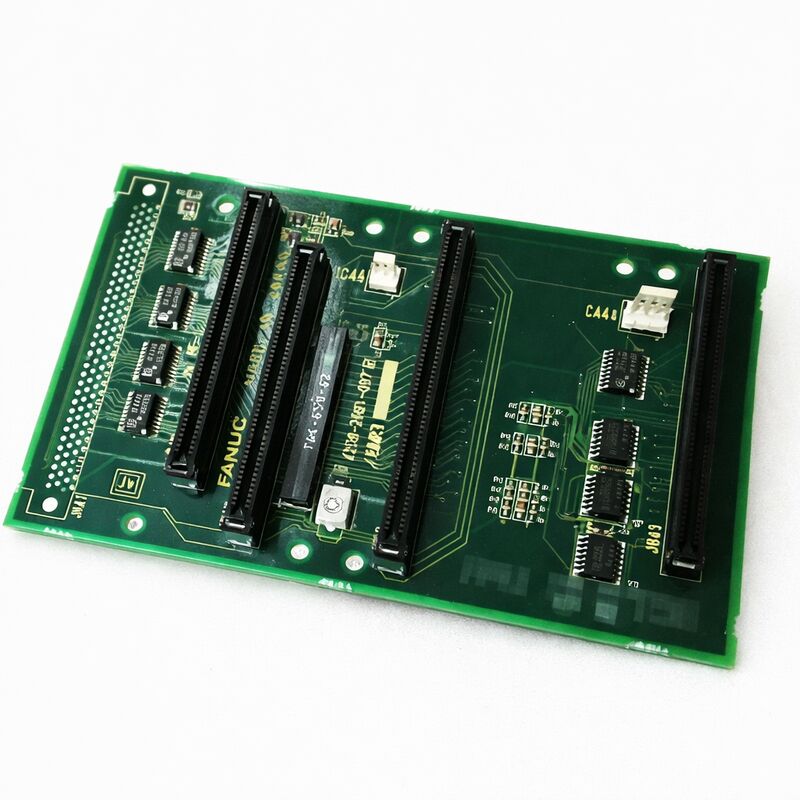

FANUC A20B-2001-0850 R-J2 Mate 2-Slot Backplane PCB

In een R-J2 Mate-besturingssysteem is het achtervlak het bord dat bepaalt hoe de geïnstalleerde modules elektrisch en mechanisch bij elkaar zitten.

De FANUC A20B-2001-0850 wordt in openbare noteringen aangemerkt als eenR-J2 Mate Control 2 Slot Backplane PCB, een deel van deA20B-2001serie.

Dat maakt het een structurele besturingsbord component in plaats van een display board, geheugen module, of stroom PCB.

Omdat dit model eenmet twee gleufplaten, is het het meest bruikbaar bij reparaties van de controller waar de originele rackopstelling moet worden behouden.

In praktische servicewerkzaamheden wordt een achtervlak meestal gekozen op basis van de exacte controllerfamilie en slotopstelling, omdat een mismatch hier de boardfit, de aansluitingsausrichting,en communicatie tussen de directies.

Productgegevens

Echte toepassingen

DeA20B-2001-0850wordt gebruikt inFANUC R-J2 Mate besturingssystemenwaar een2-slot achtervlak PCBis vereist om de plattegrond van het controllerbord te ondersteunen.

In de praktijk wordt het meestal toegepast tijdens de reparatie van de bedieningskast, de vervanging van de achtergrond,of herstel van een bestaande R-J2 Mate-controller wanneer de oorspronkelijke rekstructuur onveranderd moet blijven.

Dit bord is met name relevant in toepassingen waarbij de oorspronkelijke besturing hetzelfde bordverbindingsformaat moet behouden, zoals:reparatie van de robotcontroller,verouderde FANUC-controle-vernieuwing, enonderhoudswerkzaamheden aan geïnstalleerde R-J2 Mate-systemen.

Omdat het een backplane is in plaats van een logica processor board, is de waarde in de echte wereld het hoogst wanneer het doel is om de slot alignment en board-to-board connectiviteit binnen de controller te behouden.

Veelgestelde vragen

Q1. Welk type bord is de A20B-2001-0850?
Het is een2-slot achtervlak PCBvoor deFANUC R-J2 Mate-besturingOpenbare aanbiedingen identificeren het specifiek door die beschrijving, die het in de controller rack en interconnectie sectie plaatst in plaats van de display of de power sectie.

Wat doet dit bord in het systeem?
Een backplane board is de fysieke en elektrische basis voor de erin geïnstalleerde controller boards.R-J2 Mate Control 2 Slot Backplane PCB, zijn rol is het ondersteunen en verbinden van de planken die in die twee-slot besturingsarrangement passen.

V3. Wat moet bij het selecteren van A20B-2001-0850 worden gecontroleerd?
De belangrijkste controles zijn deexacte onderdeelnummer, dede controleurfamilie, en deslot lay-outOmdat dit bord specifiek is beschreven voorR-J2 Mateen specifiek als2-slot, moeten zowel de generatie van de regelaar als het formaat van de rek overeenkomen met de bestaande eenheid.

Q4. Hoe moet de 2-slot backplane-specificatie worden begrepen?
Het moet worden gelezen als een functioneel lay-out detail, niet een generiek etiket.dus het is niet genoeg om alleen de serie familie te matchenHet aantal slots is ook van belang bij de vervanging van de originele achtergrond.

V. Wat is het belangrijkste om te bevestigen voordat u een vervanging aanbiedt?
Bevestig vóór vervanging deDe geïnstalleerde controller is R-J2 Mate., dehet originele bordetiket luidt A20B-2001-0850, en deslot arrangement is hetzelfdeHet is ook de moeite waard om de aangesloten boards en de uitleg van het harnas te controleren voordat ze worden verwijderd, omdat een vervanging van de achterplaat van invloed is op de manier waarop de op het rek gemonteerde boards opnieuw worden aangesloten op de besturingsbasis.
