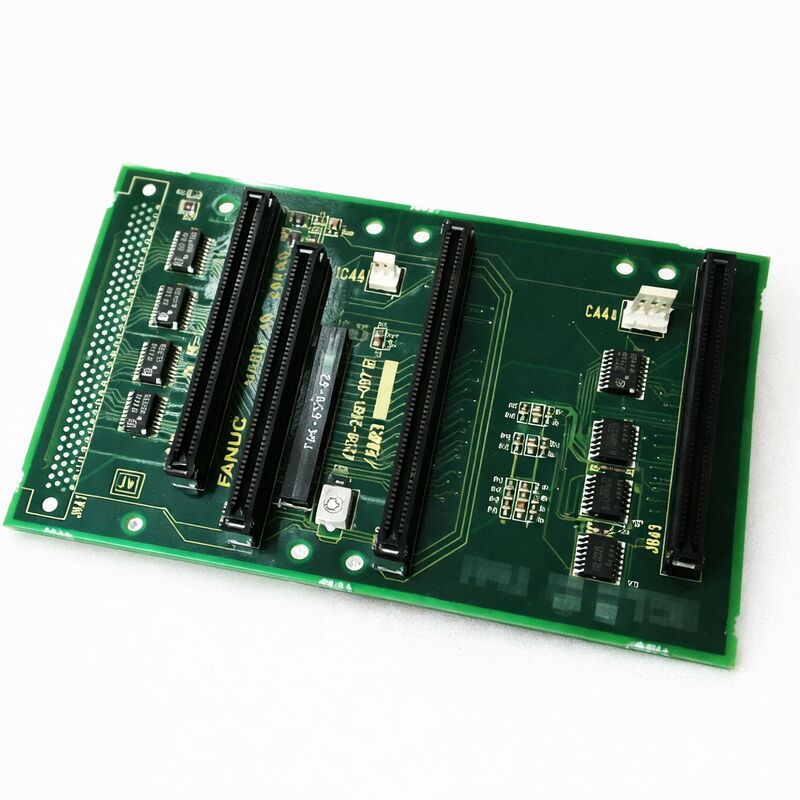

FANUC ROBOTICS BACKPLANE BOARD A20B-2001-0860 A20B20010860 A2OB-2OO1-O86O

FANUC A20B-2001-0860 | Alpha Series Drive Control PCB — A20B-2001 Serie, CNC Automatisering, Japanse Oorsprong

Onderdeelnummer: A20B-2001-0860

Fabrikant: FANUC Corporation (Japan)

Producttype: Drive Control Printed Circuit Board

Board Serie: A20B-2001

Toepassing: FANUC Alpha serie drive systemen — CNC-werktuigmachines en automatisering

Functie: Control-level PCB binnen FANUC's Alpha servo- en spindelversterkerarchitectuur

Overzicht

De A20B-2001-0860 is een control printed circuit board uit FANUC's A20B-2001 serie — een van de kern PCB-families die de controle- en interface-laag van FANUC's Alpha serie servo- en spindelaandrijfmodules bevolken.

De A20B-2001 serie omvat een breed scala aan toepassingen binnen het Alpha drive-ecosysteem. Boards in deze familie dienen als de intelligentielaag van aandrijfmodules: ze verwerken servo-snelheids- en stroomcommando's, beheren closed-loop control-algoritmen, verwerken encoderfeedback en communiceren met de communicatiebussen van de CNC-controller.

De A20B-2001-0860 vervult deze rol in zijn specifieke aandrijfconfiguratie.

Het Alpha serie drive-platform — bestaande uit servo-versterkermodules (SVM), spindelversterkermodules (SPM) en voedingmodules (PSM) — was FANUC's baanbrekende modulaire aandrijfarchitectuur.

Het modulaire concept betekende dat één enkele voedingmodule de DC-bus leverde voor alle aandrijfmodules op de gemeenschappelijke bus, en elke SVM- of SPM-module trok uit die gedeelde DC-voeding terwijl hij zijn individuele motor beheerde.

Binnen elke module delen twee boards het werk: een power wiring board (die de transistors, stroomdetectie en hoogspanningsverbindingen bevat) en een control PCB (die signalen verwerkt, control-algoritmen uitvoert en de interface van de drive met de CNC beheert).

De A20B-2001-0860 is de control PCB-laag.

Het fysieke onderscheid tussen de control card en het power wiring board binnen een aandrijfmodule heeft directe diagnostische betekenis. Fouten op de control card genereren alarmcodes met betrekking tot communicatie, servo-algoritme-uitval en interne voedingsproblemen. Fouten op het power board genereren overstroom-, transistorfout- en faseverliesalarmen.

Deze indeling helpt servicetechnici om te isoleren welk board vervangen moet worden — waardoor onnodige vervanging van een nog functioneel board wordt vermeden.

Belangrijkste Specificaties

Alpha Drive Architectuur — Waar dit Board Past

Het Alpha drive-systeem was ontworpen rond een common-bus DC-architectuur. De PSM converteert 200V AC driefasig van de machinevoeding naar een gereguleerde 283–325V DC-bus. Deze DC-bus loopt door het drive-kabinet en verbindt met elke SVM- en SPM-module in het systeem.

Elke individuele aandrijfmodule haalt zijn motoruitgangsvermogen uit deze gemeenschappelijke DC-bus en verwerkt deze via zijn eigen interne IGBT-transistors.

De A20B-2001-0860 bevindt zich aan de bovenkant van deze structuur — de control-zijde. Daaronder ontvangt het power wiring board de gate-drivesignalen van deze control card en gebruikt deze om de transistors aan te sturen die de motor aandrijven.

Boven de control card, in de systeemhiërarchie, bevindt zich de CNC-controller, die ascommando's naar beneden stuurt via de FSSB optische vezelbus of via de PWM/Type B interfacekabels, afhankelijk van de drive-generatie.

Deze control card verwerkt de commando's die van de CNC binnenkomen, berekent de benodigde motorstroom om de gecommandeerde snelheid of positie te bereiken, en genereert de gate-signalen voor het power board.

Het bewaakt ook de eigen gezondheid van de drive — temperatuur, DC-busspanning, stroomfeedback — en genereert de alarmcodes die verschijnen op het LED-display van de drive en worden gerapporteerd aan de CNC.

Drive Module Service

Alpha serie aandrijfmodules, inclusief die welke de A20B-2001-0860 bevatten, hebben een gevestigde service-infrastructuur in de markt voor industrieel onderhoud. Serviceproviders bieden module-level uitwisseling (ruil een geteste module voor de defecte), board-level diagnose (isoleer de fout naar de control card of het power board), en component-level reparatie waarbij specifieke defecte componenten worden geïdentificeerd en vervangen.

Het testen van een control card board vereist dat het wordt uitgevoerd als onderdeel van een complete aandrijfmodule onder motorbelasting. Bench-testen zonder motorbelasting kan het closed-loop stroomcontrol-algoritme of de encoderfeedbackverwerking niet adequaat verifiëren — beide vereisen dat er daadwerkelijke motorstroom door het powergedeelte vloeit en dat er daadwerkelijke encodertsignalen terugkomen van de motor.

Daarom testen betrouwbare serviceproviders drive boards in complete module-assemblages in plaats van geïsoleerd.

Veelgestelde Vragen

V1: Het LED-display van de Alpha aandrijfmodule toont een alarmcode. Hoe bepaal ik of de A20B-2001-0860 control card defect is in plaats van het power wiring board?

Het type alarmcode is de primaire indicator. Fouten op de control card produceren doorgaans alarmcodes met betrekking tot interne communicatie, ascommunicatiefouten, initialisatiefouten of interne voedingsfouten. Fouten in het powergedeelte produceren overstroom-, transistor-modulefout- of DC-busgerelateerde alarmen.

Raadpleeg de alarmcodelijst van de specifieke aandrijfmodule — elk alarmnummer correspondeert met het control- of powergedeelte.

Als het alarm naar het control-gedeelte wijst, is de A20B-2001-0860 de verdachte.

V2: Na een stroompiek voltooit de aandrijfmodule zijn opstartsequentie niet meer. Het LED-display is leeg of toont een fout die verdwijnt wanneer de stroom wordt onderbroken, maar de drive komt niet in een gereed-status. Is de control card de waarschijnlijke oorzaak?

Stroompieken kunnen zowel de interne logische voeding van de control card als de transistors van het power board beschadigen.

Een leeg LED-display wijst op een control card of het interne voedingsgedeelte ervan, aangezien de LED-indicatoren worden aangestuurd door de control card.

Een drive die na initialisatie van de LED niet opstart, kan een communicatiefout of een mislukte opstart-zelfcontrole hebben.

In beide gevallen, met een stroompiek als oorzaak, is de control card een plausibele foutlocatie. Test door vervanging met een bevestigd goede control card in een compatibele aandrijfmodule.

V3: De aandrijfmodule werkt meestal normaal, maar produceert intermitterende alarmcodes die verdwijnen wanneer de drive wordt herstart. Zou de A20B-2001-0860 de oorzaak kunnen zijn?

Intermitterende alarmen die verdwijnen na het uitschakelen van de stroom zijn een klassiek kenmerk van verouderende elektrolytische condensatoren in de interne voedingscircuits van de control card. Naarmate de temperatuur tijdens bedrijf stijgt, verslechtert de prestatie van de condensatoren verder, waardoor de voedingsrails onder de logische drempel zakken en alarmen worden geactiveerd.

De alarmen verdwijnen wanneer de drive afkoelt na het uitschakelen.

Dit patroon is temperatuurafhankelijk en progressief — de intervallen tussen alarmen worden korter naarmate de condensatoren verder degraderen. Board-level opknapbeurten (vervanging van condensatoren) of vervanging van de control card zijn de juiste oplossingen.

V4: De A20B-2001-0860 is niet meer geproduceerd door FANUC. Welke vervangingsopties zijn er om de drive in bedrijf te houden?

Er zijn drie opties. Aftermarket specialistische leveranciers houden voorraden aan van opgeknapte A20B-2001-0860 boards die onder motorbelasting zijn getest. Component-level reparatie is beschikbaar bij specialisten met expertise in boardreparatie — zij identificeren het specifieke defecte component in plaats van het hele board te vervangen.

Voor machines waarbij het Alpha drive-platform een terugkerende onderhoudslast wordt, kan een upgrade naar een huidige generatie αi serie drive met de juiste CNC-interface worden geëvalueerd als een langetermijnoplossing, hoewel dit CNC-side parameterwijzigingen vereist.

V5: Een vervangende control card van een andere, maar fysiek vergelijkbare Alpha aandrijfmodule is beschikbaar. Kan deze in deze module worden gebruikt?

Binnen de Alpha drive-familie zijn control cards drive-specifiek — ze zijn afgestemd op de specifieke transistorrating, asconfiguratie en interface-type van hun hostmodule.

Een control card van een andere aandrijfmodule kan fysiek vergelijkbaar lijken, maar andere gate-driveparameters en interfaceconfiguraties gebruiken die niet overeenkomen met het power board waarmee deze zou worden gekoppeld.

Het gebruik van een niet-overeenkomende kaart riskeert onjuiste transistor-schakeling en mogelijke schade aan de drive.

Haal altijd de vervanging door het exacte onderdeelnummer van de originele kaart te matchen.
