| Plaats van herkomst | Japan |
| Merknaam | FANUC |
| Certificering | CE ROHS |
| Modelnummer | A20B-2001-0931 |

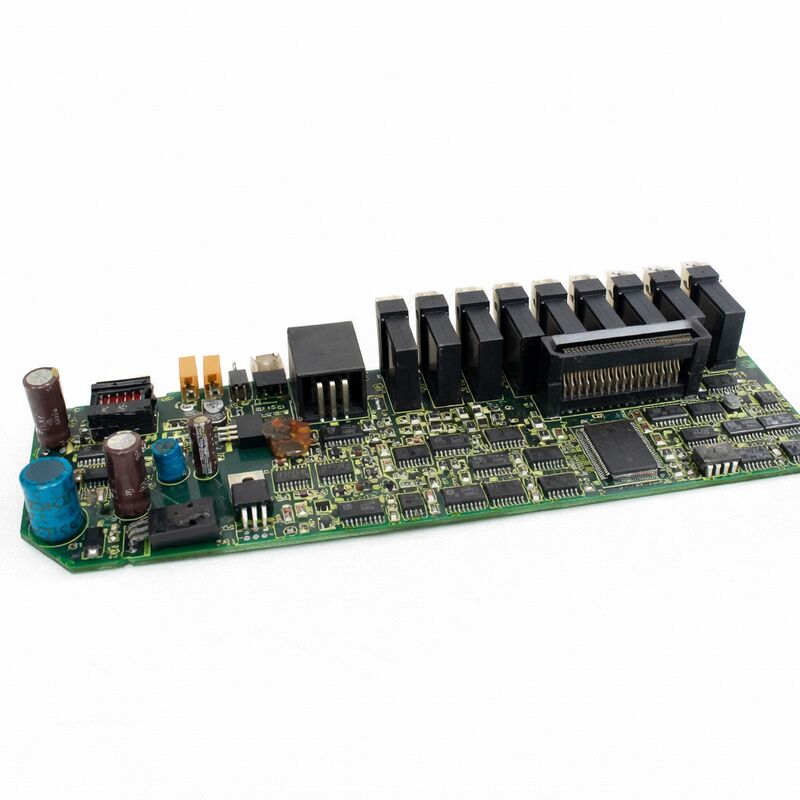

De FANUC A20B-2001-0931 is de besturings-PCB — algemeen bekend als de "topkaart" — voor FANUC's Alpha-serie SVM2 dual-axis servo-versterkerfamilie.
De SVM2 (Servo Valve Module, 2-assig) was FANUC's standaard dual-axis drive module uit de jaren '90, veelvuldig gemonteerd op bewerkingscentra en draaicentra in paren of drietallen voor de aansturing van X-, Y- en Z-assen.
Elke A06B-6079 module bestuurt twee servo-motorassen onafhankelijk met behulp van een gemeenschappelijke vermogensconversietrap, waarbij de A20B-2001-0931 topkaart tegelijkertijd de besturingsalgoritmen van beide assen op één enkele PCB beheert.
De Type-A interface die de A20B-2001-0931 ondersteunt, is FANUC's analoge servocommandoprotocol — de voorloper van de FSSB glasvezel digitale bus.
In een Type-A systeem stuurt de CNC-systeemeenheid naar elke drive module een ±10V analoge snelheidscommando-signaal voor elke as, plus digitale enable- en reset-signalen, via een conventionele meeraderige kabel.
De besturings-PCB converteert deze analoge ingangen naar stroomlusreferenties, voert de PWM-besturingsberekening uit en stuurt gate-drive-signalen naar de IGBT's.
Encoderfeedback van de servomotoren keert terug naar de besturings-PCB via een aparte feedbackkabel, waarmee de positie- en snelheidsregelcircuits worden voltooid.
Deze Type-A interfacegeneratie wordt aangetroffen op machines die zijn vervaardigd van de late jaren '80 tot het midden/late jaren '90 — nog steeds aanzienlijk in aantal in veel productieomgevingen. Wanneer een A06B-6079 drive module een fout in de besturingslaag ontwikkelt, is de A20B-2001-0931 topkaart de beoogde vervanging om de functionaliteit te herstellen.
| Parameter | Waarde |
|---|---|
| Functie | Dual-axis servo drive control PCB |
| Compatibele Modules | A06B-6079-H2xx (SVM2-serie) |
| Interface | Type-A analoge PWM |
| Aanstuurde Assen | 2 (gelijktijdig) |
| Voedingskaart Paar | A16B-2202-0772 / A16B-2203-0592 |
| Status | Niet meer in productie, reserveonderdeel |
| Herkomst | Japan |
Elke A06B-6079 SVM2 module is een zelfstandige twee-assige drive in een enkel chassis van ongeveer 300 mm hoog en 80 mm breed. Intern is de module opgesplitst in twee printplaten die via een backplane connector zijn verbonden:
De basiskaart (A16B-2202-0772 of A16B-2203-0592) is de vermogensverwerkingskaart — deze bevat de driefasige gelijkrichter die de AC-voeding omzet naar de DC-bus, de DC-buscondensatoren, de IGBT-vermogensmodules voor beide assen, de stroomsensoren en de gate-drivercircuits.
De basiskaart beheert alle hoogvermogen-elementen en is doorgaans beter bestand tegen storingen door elektrische oorzaken (hoewel gevoelig voor thermische stress door onvoldoende koeling of motoroverstroomgebeurtenissen).
De topkaart (A20B-2001-0931) is de besturings- en intelligentielaag — digitale signaalprocessors die de koppelregelwet uitvoeren, op-amp circuits die de stroomfeedback van de sensoren van de basiskaart lezen, encoderdata-ontvangers die de motorfeedback decoderen, analoge ingangscircuits die het ±10V commando van de CNC ontvangen, en alle communicatie- en statuscircuits.
De topkaart is meer blootgesteld aan secundaire effecten van motorstoringen (via de stroomfeedbacksignalen) en aan verouderingsstoringen (elektrolytische condensatoren op zijn voedingsrails).
Bij een Type-A servo drive installatie loopt de bedrading tussen de CNC-systeemeenheid en de A06B-6079 module via een standaard 50-pins D-sub of vergelijkbare meeraderige kabel die het volgende transporteert:
Commando-signalen: Analoge snelheidsreferenties (±10V, één per as), richtingssignalen, enable-signalen en positie-encoder uitgangssignalen (indien de CNC de drive module gebruikt als positieteller).
Feedback-signalen: Motor encoder seriële data (FANUC seriële encoder protocol, single-cable serieel), motorrem controle-signalen, drive alarm uitgangssignalen.
De afhankelijkheid van de Type-A architectuur van analoge commandosignalen maakt deze gevoelig voor de integriteit van de kabel: connectorpin corrosie, onderbrekingen in de afschermingscontinuïteit en EMI-koppeling van aangrenzende voedingskabels manifesteren zich allemaal als positioneringsfouten, snelheidsoscillaties of intermitterende servo-alarmen.
Voordat een A20B-2001-0931 printplaat wordt afgeschreven, moeten de afschermingscontinuïteit van de commandokabel, de reinheid van de connector en de signaalamplitude bij de drive connector worden geverifieerd.
Wanneer een A06B-6079 module alarmcodes weergeeft, moet de verantwoordelijke printplaat worden geïdentificeerd voordat een vervanging wordt besteld.
De topkaart (A20B-2001-0931) is de meest waarschijnlijke boosdoener voor:
Communicatie-type alarmen — de seriële encoderontvanger van de kaart, de commandokabelontvanger en de CNC-interfacecircuits bevinden zich allemaal binnen de elektronica van de topkaart.
Stroomregelingsalarmen (servo-alarm 8, 9, A, 4, 5, 6) — waarbij het regelcircuit zelf de stroom niet correct kan regelen, veroorzaakt door defecte op-amps, ADC's of DSP-componenten op de topkaart.
"Beide assen faalden tegelijkertijd" — aangezien beide assen de enkele topkaart delen, schakelt een defect aan de topkaart beide assen van de module tegelijkertijd uit.
Een defect aan de basiskaart beïnvloedt doorgaans één as (één set IGBT's) terwijl de andere functioneel blijft.
De basiskaart is waarschijnlijker verantwoordelijk voor: overstroomtrips gerelateerd aan specifieke belastingsomstandigheden, DC-busspanningsfouten en enkelassige storingen waarbij één fase of de IGBT's van één as zijn uitgevallen.
V1: De A06B-6079-H206 module toont tegelijkertijd het alarm "SV-8" op zowel de L- als de M-as. Duidt dit op een defect aan de topkaart?
Een gelijktijdig alarm op beide assen van een enkele SVM2 module suggereert sterk de topkaart (A20B-2001-0931), aangezien beide assen de encoderontvangst- en regelcircuits van de enkele topkaart delen.
Als hetzelfde alarm verschijnt op drives die zijn aangesloten op een ander paar encoderkabels — wat bevestigt dat de kabels en encoders functioneel zijn — is de topkaart de primaire verdachte.
Het monteren van een bekende goede A20B-2001-0931 topkaart op de verdachte module (met uitgeschakelde voeding en ontladen bus) lost de diagnose definitief op.
V2: Kan de A20B-2001-0931 van een SVM2-20/20 module worden gebruikt in een SVM2-40/40 module?
De A20B-2001-0931 is de gemeenschappelijke topkaart voor meerdere A06B-6079 SVM2 varianten — deze komt voor in zowel H203 (SVM2-20/20) als H206 (SVM2-40/40) en andere varianten.
De besturings- en communicatiefuncties van de topkaart zijn identiek in deze modellen; de stroomclassificatie van de as wordt bepaald door de IGBT-modules op de basiskaart, niet door de topkaart.
Een A20B-2001-0931 van een functionele 20/20 module kan daarom worden gebruikt om de topkaart in een 40/40 module te testen of te vervangen.
Bevestig dit door de specifieke FANUC onderhoudshandleiding voor de A06B-6079 serie te raadplegen om te verifiëren dat het onderdeelnummer van de topkaart overeenkomt tussen de beoogde varianten.
V3: Na het monteren van een vervangende A20B-2001-0931, blijft de servo bij het opstarten een alarm geven. Wat zijn de waarschijnlijke oorzaken?
Controleer na vervanging van de topkaart:
(1) alle connectoren tussen de top- en basiskaart volledig en correct zijn geplaatst — verkeerd uitgelijnde connectorpinnen veroorzaken valse alarmen;
(2) de encoder feedbackkabelverbindingen van de vervangende kaart zich in de juiste sockets bevinden — de L-as en M-as encoderconnectoren moeten overeenkomen met de kabelmarkering;
(3) asparameters op de CNC mogelijk moeten worden geverifieerd — als de vervangende printplaat een andere firmwareversie heeft, moeten parameters mogelijk worden bevestigd of opnieuw worden geladen uit een back-up;
(4) de voedingsrails van de basiskaart moeten worden gemeten op de topkaart connector — als de +5V of ±15V rails van de basiskaart buiten specificatie vallen, kunnen de circuits van de topkaart niet correct functioneren, zelfs als de kaart zelf goed is.
V4: Hoe moet de A20B-2001-0931 worden verpakt voor retour naar een reparatiecentrum, en welke informatie moet erbij worden geleverd?
De printplaat moet in een ESD-veilige antistatische zak worden geplaatst (geen gewone plastic zak), vervolgens worden beschermd tegen fysieke impact in een stevige doos.
De volgende informatie helpt reparatiecentra bij het correct testen en kalibreren van de printplaat: het volledige bestelnummer van de drive module (A06B-6079-Hxxx), het machinetype en de CNC-besturingsserie, de specifieke alarmcodes die verschenen voordat de printplaat werd verwijderd, en of de storing constant of intermitterend was.
Sommige reparatiecentra vragen ook om informatie over de basiskaart, aangezien de firmware en kalibratie-instellingen van de topkaart soms afhankelijk zijn van de revisie van de basiskaart.
V5: Wat is de verwachte levensduur van een gereviseerde A20B-2001-0931, en wat gaat er doorgaans als eerste kapot?
De belangrijkste levensduurbeperkende componenten zijn de elektrolytische condensatoren in de interne voedingssectie van de printplaat — deze degraderen door verdamping van elektrolyt en warmtecycli, met typisch een meetbare capaciteitsvermindering na 10-15 jaar continue industriële dienst bij verhoogde omgevingstemperaturen.
Een gereviseerde printplaat met volledige vervanging van de condensatoren door een gerenommeerd FANUC reparatiecentrum zou 5-10+ jaar extra dienst moeten leveren in een goed onderhouden drive kast bij normale bedrijfstemperaturen.
Secundaire faalpunt omvatten de optocouplers van de encoderdata-ontvanger (die kunnen degraderen als de encoderkabel slechte afscherming heeft en hoogfrequente interferentie heeft gedragen), en de analoge op-amps in het stroomfeedbackpad (gevoelig voor ESD-schade tijdens onderhoud).
