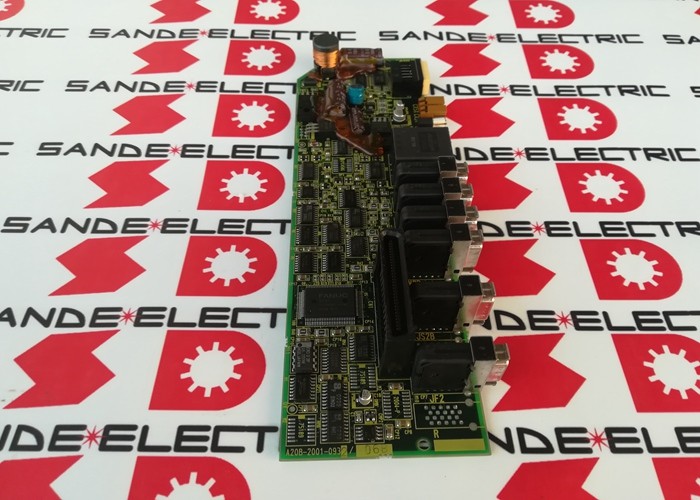

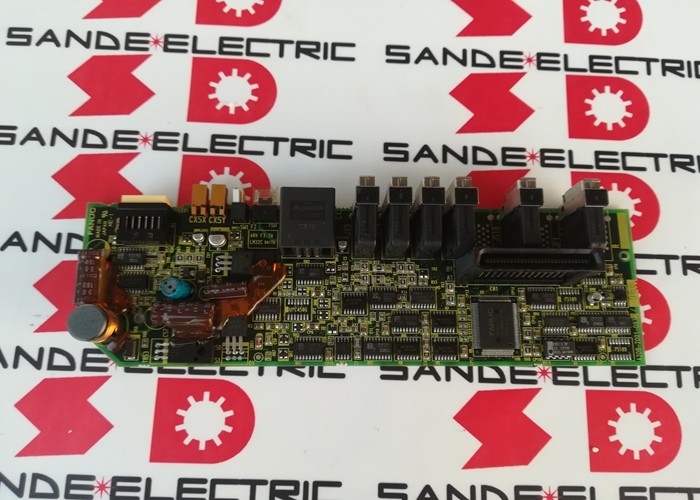

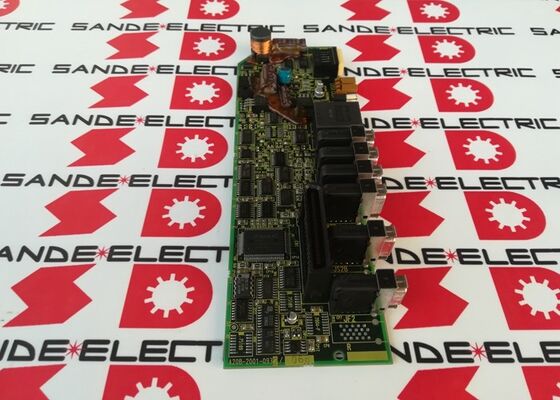

1 pc Gebruikt Fanuc A20B-2001-0932 PCB-bord A20B20010932 A2OB-2OO1-O932

A20B-2001-0932 | FANUC Alpha SVM1 servobesturingsprintplaat — A06B-6079-H106 / Type A / 48V / 8-segment display / vervangt A16B-2202-0790

Alpha SVM1 — De digitale servodrive van de eerste generatie

De FANUC Alpha (α-serie) vertegenwoordigt FANUC's originele hoogwaardige digitale servoversterkerplatform – daterend van vóór de Alpha-i-generatie die daarop volgde. De SVM1-modules uit de A06B-6079-serie zijn de enkelassige servoversterkers voor dit platform.

De A20B-2001-0932 is de besturingsprintplaat (frontkaart) voor deze Alpha SVM1-modules - het intelligente bord dat:

Communiceert met de CNC via Type A-interface:De Type A-interface dateert van vóór FSSB (Fibre Optic Servo Serial Bus). Het maakt gebruik van een ander communicatieprotocol voor asbediening en feedback - compatibel met de Series 16-A, 16-B, 18-A, 18-B, 21TA en gerelateerde pre-FSSB CNC-systemen.

Stuurt ALPHA-servomotoren aan via SVM1-modules:DNC Electronics bevestigt dat borden van klasse A20B-2001-0930 geschikt zijn voor "SVM1-modules van 12A tot 80A, en Alpha-motoren van A1/3000 tot en met A22/2000-formaat aandrijven." De A20B-2001-0932 bedient dezelfde A06B-6079 SVM1-familie.

Belangrijkste specificaties

A20B-2001-093x-familie — Alpha SVM1-besturingsprintplaten

De A20B-2001-093x-familie is de besturingsprintgroep voor de Alpha SVM1 (A06B-6079) enkelassige modules:

De GE Fanuc Alpha Series Manual vermeldt ook A20B-2001-0932 in verband met SVM1-240 (H107) - en vermeldt dit als onderdeel van het uitgebreide enkelassige assortiment van de Alpha-serie.

Toepassingsscenario's

Alpha SVM1-besturingskaartfout:Een bewerkingscentrum uit de FANUC Alpha-serie ontwikkelt servocommunicatiealarmen op een specifieke as. De A20B-2001-0932 wordt geïdentificeerd als de fout op het label van de omvormermodule. Vervanging herstelt de as.

Onderhoud van oudere CNC-machines:Een productielijn met serie 16-B of 18-B CNC-besturingen met A06B-6079 Alpha-servoaandrijvingen heeft A20B-2001-0932 nodig voor voortgezette werking - de Alpha-generatie dateert van vóór Alpha-i, maar blijft in gebruik op veel gevestigde werktuigmachines.

Veelgestelde vragen

V1: Wat is het verschil tussen Type A en Type B (FSSB) interface voor Alpha SVM1-schijven?

Type A-interface maakt gebruik van een speciale seriële link met parallelle signaallijnen tussen de CNC en elke servoversterker. De Type A servo-interfacekaart van de CNC wordt met een kabel op elke aandrijving aangesloten. FSSB (Type B/FSSB) maakt gebruik van een glasvezel-daisy-chain, waardoor de bedradingscomplexiteit wordt verminderd en totale EMI-immuniteit wordt geboden. De A20B-2001-0932 is geschikt voor Type A-interfacedrives (A06B-6079-serie). De A20B-2100-0540 is geschikt voor FSSB-interfacedrives (serie A06B-6096). Dit zijn verschillende hardwaregeneraties en de borden zijn niet uitwisselbaar.

Vraag 2: Kan A20B-2001-0932 de oudere A16B-2202-0790 vervangen?

De GE Fanuc Alpha Series-handleiding vermeldt A16B-2202-0790 als de oude specificatie en A20B-2001-0932 als de huidige/nieuwe specificatie voor dezelfde bordpositie. Voor de meeste Alpha SVM1-toepassingen is dit een directe vervanging. Controleer vóór montage de compatibiliteit in de toepasselijke onderhoudshandleiding van de FANUC Alpha-serie.

Vraag 3: Welke Alpha-servomotoren stuurt de A06B-6079-H106 SVM1-module aan?

DNC Electronics bevestigt dat de klasse A20B-2001-0930 (dezelfde familie) "Alpha-motoren van A1/3000 tot en met A22/2000-formaat" aandrijft. De specifieke stroomsterkte van de H106-module bepaalt de compatibele motorframegrootte. Bevestig de motorspecificaties uit de moduledocumentatie van de A06B-6079-H106.

V4: Heeft het vervangen van A20B-2001-0932 invloed op de servoparameters?

Nee. Servoparameters bevinden zich in het hoofdparametergeheugen van de CNC. Na montage van de vervangende A20B-2001-0932 herstelt de CNC de type A-servocommunicatie en past bestaande servoparameters toe. Controleer de normale asrespons bij lage snelheid voordat u terugkeert naar de productie.
