FANUC A20B-2001-0933 | Alpha Series SVM2-40/80 Servo Versterker Board — Voor A06B-6079-H20x Serie, 2-Assen, Type A/B Interface, CNC Niet Meer Geproduceerd Reserveonderdeel, Oorsprong Japan

Overzicht

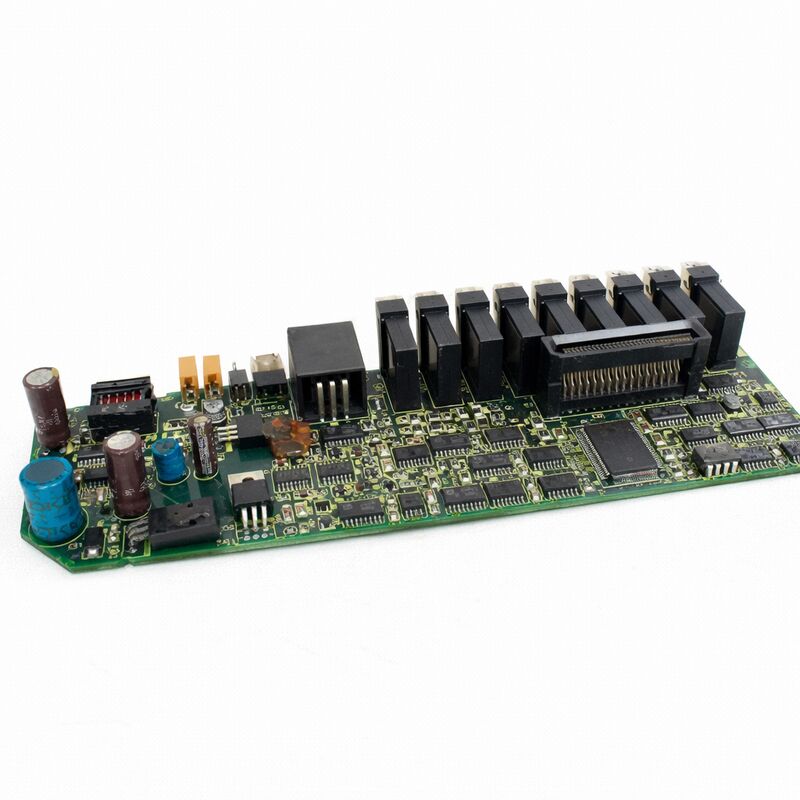

De FANUC A20B-2001-0933 is de besturingsprintplaat voor de Alpha-serie SVM2 dual-axis servo versterkermodules in het stroombereik van 40A tot 80A — de drives die de grotere Alpha-serie servomotoren aandrijven op CNC-werktuigmachines en gerelateerde automatiseringssystemen.

De A20B-2001-093x boardfamilie (met -0931, -0933 en gerelateerde subvarianten) dekt de midden- tot hoogstroombereiken van de SVM2, en beheert de asbesturingsfuncties voor de dual-channel drives die worden gebruikt om servomotoren in de α12/2000 en α22/2000 klasse aan te drijven.

Binnen het A06B-6079 Alpha servo modulebereik vertegenwoordigt de SVM2 (Servo Valve Module, 2-assig) de dual-axis configuratie — waarbij één gemeenschappelijke voedingsectie wordt gedeeld tussen twee onafhankelijke servo-as drives.

De A20B-2001-0933 is de besturingsintelligentie die beide as drives tegelijkertijd en onafhankelijk laat werken: twee aparte servobesturingslussen, twee sets encoder feedbackontvangers, twee sets gate drive outputs, twee alarmbewakingscircuits — allemaal beheerd door deze ene besturingskaart.

Het begrijpen van de positie van de A20B-2001-0933 binnen de SVM2 vereist kennis van hoe deze modules fysiek zijn opgebouwd.

De SVM2 module bevat minimaal twee verschillende soorten printplaten: de besturings-/drive-printplaat (de A20B-2001-0933) en de bedradingsprintplaat (A16B-2202-0775, A16B-2203-0595 of vergelijkbaar, afhankelijk van de specifieke H-nummer variant).

De besturingskaart levert de intelligentie; de bedradingskaart levert de stroominterface — de stroommeetweerstanden, de gate drive-aansluitingen naar de IPM-transistors en de connectorinterface naar de externe bedrading. Samen vormen ze de complete servo-as drive-elektronica binnen het aluminium chassis van de module.

Belangrijkste Specificaties

De Plaats van de SVM2 in de Alpha Servo Architectuur

Het Alpha-serie servo versterkersysteem maakt gebruik van een gedeelde DC-bus architectuur — de PSM (Power Supply Module) levert gelijkgerichte DC-stroom aan de gemeenschappelijke busrail, en de individuele SVM-modules trekken van deze rail om hun respectievelijke motorfasen van stroom te voorzien.

Dit gedeelde busontwerp betekent dat de PSM voldoende totale stroomcapaciteit moet leveren voor alle aangesloten SVM- en SPM-modules (spil) tegelijkertijd, maar de individuele SVM-modules zelf zijn relatief compact omdat ze alleen de schakeling en stroomregeling voor hun eigen assen hoeven te beheren.

De SVM2 met de A20B-2001-0933 besturingskaart bevindt zich in het hogere stroombereik van de SVM2.

Waar de kleinere SVM2-varianten (H201 tot H204, met de A20B-2001-0931 besturingskaart) assen met lichtere servomotoren aansturen, drijven de SVM2-40/80 en -80/80 varianten met de -0933 kaart aanzienlijk grotere motoren aan — servomotoren met een piekvermogen van 40A of 80A per as.

Deze drives worden aangetroffen op de zwaardere assen van grote bewerkingscentra, kotterbanken, horizontale bewerkingscentra en vergelijkbare machines waar asbelastingen en acceleraties hoge motorkoppel en dus hoge piekstromen vereisen.

Type A en Type B Interface — Dubbele Compatibiliteit

Een van de ontwerpkenmerken van de A20B-2001-0933 is de compatibiliteit met zowel Type A (analoge ±10V) als Type B (PWM) commando-interfaces van de CNC-asbesturingskaart.

Deze dubbele compatibiliteit was belangrijk tijdens de overgangsperiode waarin FANUC zijn CNC-generaties van de oudere analoge Type A-interface naar de nieuwere PWM Type B-interface verplaatste:

Type A: Gebruikt met FANUC Series 0C, 15A, 15B, 16A, 16B, 18A en 21TA — de askaart van de CNC stuurt een ±10V analoog signaal dat evenredig is met de bevolen snelheid.

De SVM2 besturingskaart ontvangt dit analoge signaal en converteert het naar de stroomreferentie voor de servoluss.

Type B: Gebruikt met FANUC Series 0 Model D en latere Series 16B Type B variant besturingen — de CNC stuurt een PWM-signaal met een vaste draaggolffrequentie, met een duty cycle die evenredig is met de bevolen snelheid.

De SVM2 besturingskaart demoduleert dit om de snelheidsreferentie te extraheren.

Een dipswitch op de SVM2 module selecteert welk interfacetype de drive zal gebruiken.

Deze schakelaar moet correct worden ingesteld voor de gebruikte CNC-interface — een onjuiste instelling veroorzaakt onmiddellijk na het inschakelen een VRDY OFF alarm.

NV-RAM — De Kritieke Parameteropslag

De A20B-2001-0933 bevat een NV-RAM (niet-vluchtig RAM) chip die de motortype en as-specifieke parameters voor de servolussen van de SVM2 opslaat.

Deze parameterreeks definieert het motormodel, de stroomlimiet, de encoderresolutie, de snelheidslusversterking en andere drive-specifieke instellingen.

Deze parameters moeten overeenkomen met de specifieke servomotoren die op de drive zijn aangesloten.

Bij het vervangen van een defecte A20B-2001-0933 door een vervangende printplaat:

De NV-RAM chip van de originele printplaat kan vaak worden overgezet naar de vervangende printplaat als de storing van de originele printplaat een circuitfout was en geen corruptie van NV-RAM-gegevens.

Dit behoudt de motorparameters in één stap.

Als alternatief kunnen parameters handmatig worden ingevoerd met behulp van de vier knoppen aan de voorkant (MODE, UP, DOWN, DATA SET) met het motortype nummer van het motorplaatje en de parametertabellen in de onderhoudshandleiding van de Alpha-serie.

Veelgestelde Vragen

V1: De SVM2 module toont een alarm-LED en de as is uitgevallen, maar de andere as op dezelfde module werkt. Is de A20B-2001-0933 printplaat de oorzaak?

Een storing aan één as van de twee assen van de SVM2 (L of M) terwijl de andere as normaal werkt, is waarschijnlijker een storing in de IPM-transistormodule van die as, het stroommeetcircuit van de bedradingsprintplaat, de encoderkabel of de motor — in plaats van de besturingskaart, die beide assen beheert.

Als de besturingskaart uitvalt, alarmeren beide assen doorgaans tegelijkertijd omdat de gemeenschappelijke besturingscircuits zijn uitgevallen. Isoleer de storing door eerst de encoderkabel en connector voor de betreffende as te controleren (meest voorkomende oorzaak van storing aan één as in Alpha drives), controleer vervolgens de IPM voor die as.

De besturingskaart wordt verdacht wanneer beide assen tegelijkertijd uitvallen zonder enige mechanische oorzaak.

V2: Kan de A20B-2001-0933 worden gebruikt in elke A06B-6079 module, of alleen specifieke H-nummer varianten?

De A20B-2001-0933 is gespecificeerd voor specifieke SVM2-varianten — de H205, H206, H207, H208 en H209 in het stroombereik van 40A-80A.

SVM2-varianten met een lager stroomverbruik (H201 tot H204) gebruiken de A20B-2001-0931 besturingskaart.

De stroomschaling in de stroomterugkoppelcircuits van de besturingskaart is ingesteld voor het hogere stroombereik — het gebruik van de -0933 in een module met laag stroomverbruik of de -0931 in een module met hoog stroomverbruik zou resulteren in onjuiste stroomlimietinstellingen en abnormaal servo gedrag.

Koppel de besturingskaart altijd aan de specifieke A06B-6079-HXXX module waarin deze is geïnstalleerd.

V3: Na het vervangen van de A20B-2001-0933 genereert de drive onmiddellijk een servoalarm bij het inschakelen. Wat is de meest voorkomende oorzaak?

De meest voorkomende oorzaak is een onjuist ingestelde Type A/Type B interface dipswitch. Controleer of de interface selectieschakelaar op de SVM2 module overeenkomt met de gebruikte CNC-interface — Type A voor analoge 16A/18A/0C systemen, Type B voor de geschikte CNC-varianten met Type B interface.

De op één na meest voorkomende oorzaak zijn onjuiste motorparameters in het NV-RAM van de vervangende printplaat — als de standaard of verkeerde motorparameters worden geladen, zal de servoluss verkeerd zijn afgestemd op de aangesloten motor en onmiddellijk alarmeren.

Controleer de schakelaarinstelling en verifieer dat de motortypeparameters overeenkomen met de specificaties van de aangesloten servomotor.

V4: De SVM2 module wordt erg heet tijdens bedrijf. Is dit een probleem met de besturingskaart?

Warmteontwikkeling in een SVM2 module komt voornamelijk van de voedingssectie (IPM-transistors) en niet van de besturingskaart. De besturingskaart werkt met een laag vermogen en blijft koel.

Als de module aanzienlijk heter wordt dan normaal, zijn de oorzaken doorgaans: verslechterde thermische interface tussen de IPM en de koellichaam (thermische pasta uitgedroogd, vervanging nodig); een gedeeltelijk kortgesloten IPM die meer stroom trekt dan normaal; of een probleem met de koelluchtstroom (verstop filter, defecte ventilator).

Dit zijn problemen met de voedingssectie. Een storing in de besturingskaart veroorzaakt zelden ongebruikelijke warmteontwikkeling; het veroorzaakt vaker onjuist servo gedrag of alarmen.

V5: Is het mogelijk om een A20B-2001-0933 printplaat te testen voordat deze in een productiemachine wordt geïnstalleerd?

Betrouwbaar testen van een servo versterker besturingskaart vereist een compatibele testopstelling — specifiek, een bijpassende SVM2 module voedingssectie (of de complete SVM2 drive), een bijpassende Alpha servomotor, en een compatibele FANUC CNC of testmal die servo commando's kan sturen en de as respons kan verifiëren.

Testen van de A20B-2001-0933 op de werkbank in isolatie (buiten de complete SVM2 module) is niet praktisch voor het verifiëren van de servo prestaties.

Voor productie-kritische toepassingen biedt het inkopen van de besturingskaart bij een gespecialiseerd reparatiecentrum dat deze heeft getest op een complete SVM2 testopstelling met een geschikte Alpha servomotor de hoogste zekerheid voor installatie.
